Mathematische Wellenformen
Verwenden Sie den Softkey 0 Offset zur Angabe der Analogwertentsprechung des
Busdatenwerts Null.
Geben Sie mit dem Softkey Einheiten den Wertetyp der Busdaten (Volt, Ampere
usw.) an.
Siehe auch •

"Chart Logic Busstatus"

auf Seite 129
Chart Logic Busstatus
Die Funktion Chart Logic Busstatus zeigt Busdatenwerte, die auf einer
Taktsignalflanke erfasst werden, als analoge Wellenformen an (wie eine
D/A-Konvertierung).

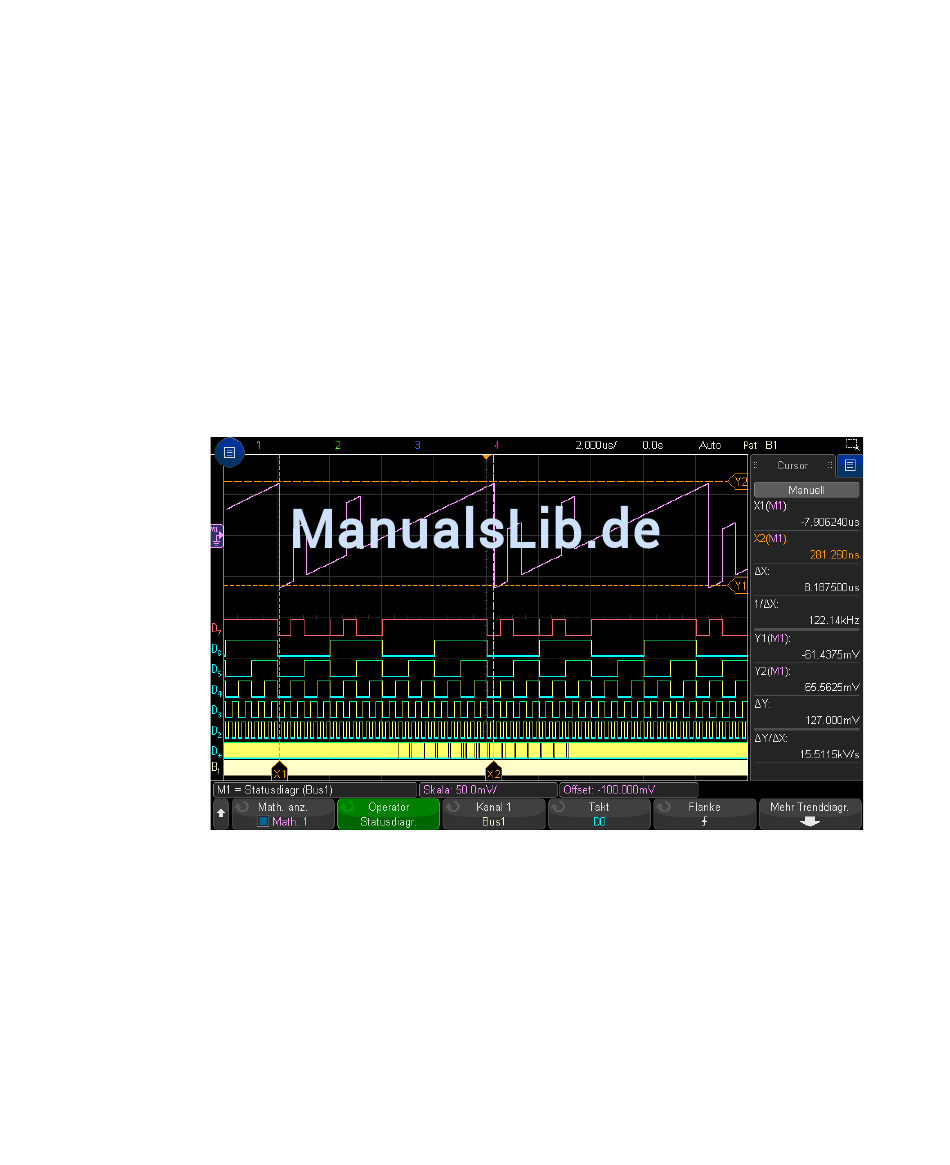

Abbildung 20Beispiel für Chart Logic Bus State
Wählen Sie das Taktsignal mit dem Softkey Takt.
Wählen Sie mit dem SoftkeyFlanke die zu verwendende Flanke des Taktsignals
aus.
