Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch

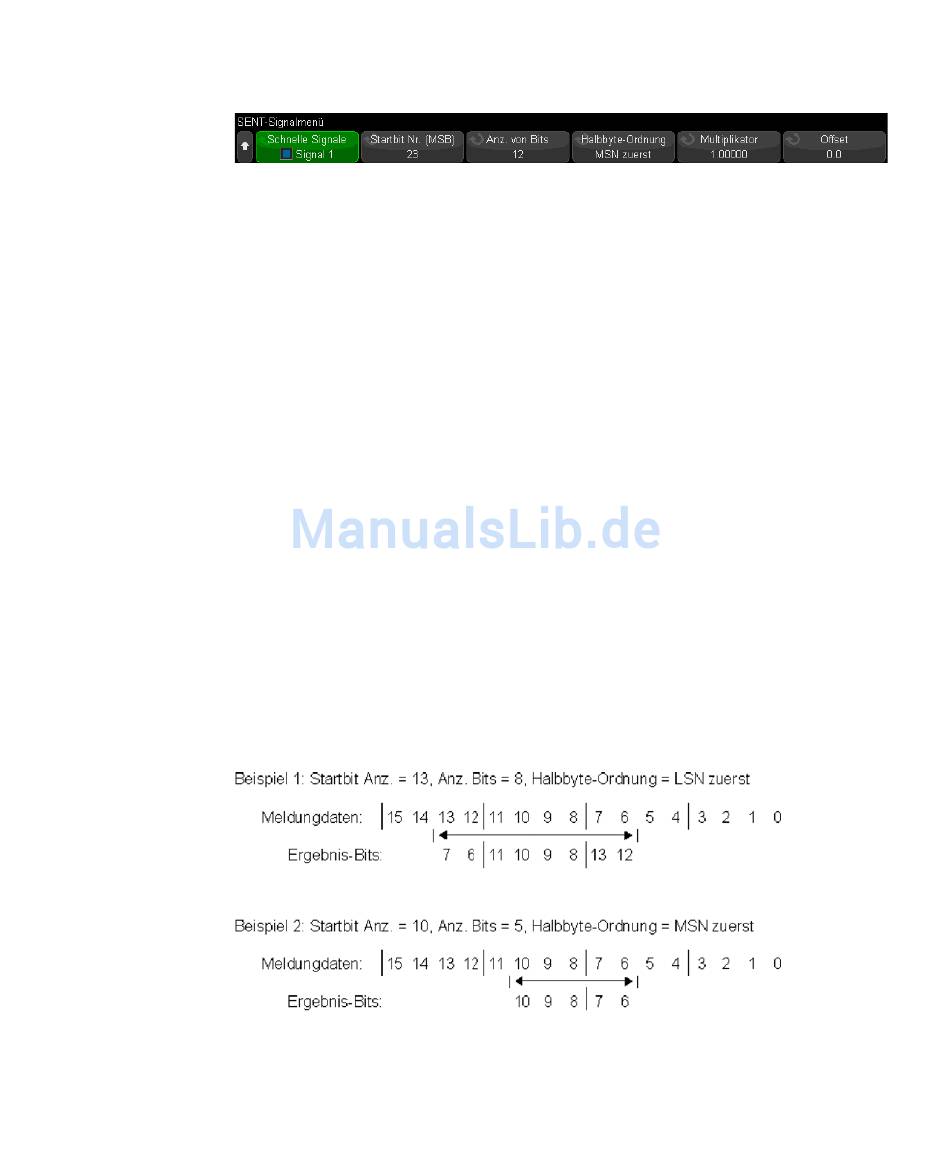

a Drücken Sie den Softkey Schnelle Signale und verwenden Sie den
Eingabedrehknopf , um das zu definierende schnelle Signal anzugeben.
Sobald ein schnelles Signal ausgewählt ist, drücken Sie den Softkey erneut,
um die Dekodierung für dieses Signal zu aktivieren oder deaktivieren.
b Drücken Sie den Softkey Startbit Nr. (MSB), um das Startbit für das
ausgewählte Signal anzugeben.
c Drücken Sie den Softkey Anz. von Bits, um die Anzahl der Bits im
ausgewählten Signal anzugeben.
d Drücken Sie den Softkey Halbbyte-Ordnung, um die Halbbyte-Reihenfolge so
festzulegen, dass entweder das höchstwertige (most significant - MSN) oder
niederwertigste Halbbyte (least significant - LSN) an erster Stelle steht.
e Wenn die Anzeigemodus-Einstellung Transferfunktion lautet (siehe das
SENT-Einstellungsmenü), drücken Sie die Softkeys Mul tiplikator oder Offset
und drehen dann am Eingabedrehknopf (oder drücken den Softkey erneut
und verwenden ein Tastaturdialogfeld), um den Wert anzugeben.
Die Multiplikator- und Offset-Werte werden bei der Berechnung eines
physischen Werts verwendet, der für das schnelle Signal verwendet wird:
• PhysicalValue = (Multiplikator * SignalValueAsUnsignedInteger) + Offset
Es folgen einige Definitionsbeispiele für ein schnelles Signal:
SENT-Triggerung und serielle Dekodierung
