14
Cursor
4 Drücken Sie Quelle (oder X1 Quelle, X2 Quelle im Modus Wellenform verfolgen) und
5 Wählen Sie den (die) anzupassenden Cursor:
6 Drücken Sie zum Ändern der Cursor-Einheiten den Softkey Einheiten.
242
Bei den Darstellungsarten Hex und Binärkönnen folgende Pegel angezeigt
werden: 1 (Spannung größer als Triggerpegel), 0 (Spannung kleiner als
Triggerpegel), unbestimmt (-) oder X (beliebig).
Im Modus Binär wird bei abgeschaltetem Kanal X angezeigt.
Im Modus Hex wird bei abgeschaltetem Kanal 0 angezeigt.
wählen Sie die Eingangsquelle für Cursorwerte.
• Drücken Sie den Knopf Cursor und drehen Sie ihn. Um die Auswahl
abzuschließen, drücken Sie entweder den Knopf Cursor erneut oder warten
etwa fünf Sekunden, bis das Popup-Menü nicht mehr angezeigt wird.
Oder:
• Drücken Sie den Softkey Cursor und drehen Sie den Eingabedrehknopf.
Mit der Auswahl X1 X2 verknüpft und Y1 Y2 verknüpft können Sie beide Cursor
gleichzeitig anpassen, während der Deltawert gleich bleibt. Dies kann z. B.
nützlich sein zur Überprüfung von Impulsbreiteabweichungen in einem
Impulszug.
Die aktuell ausgewählten Cursor werden heller angezeigt als die anderen.

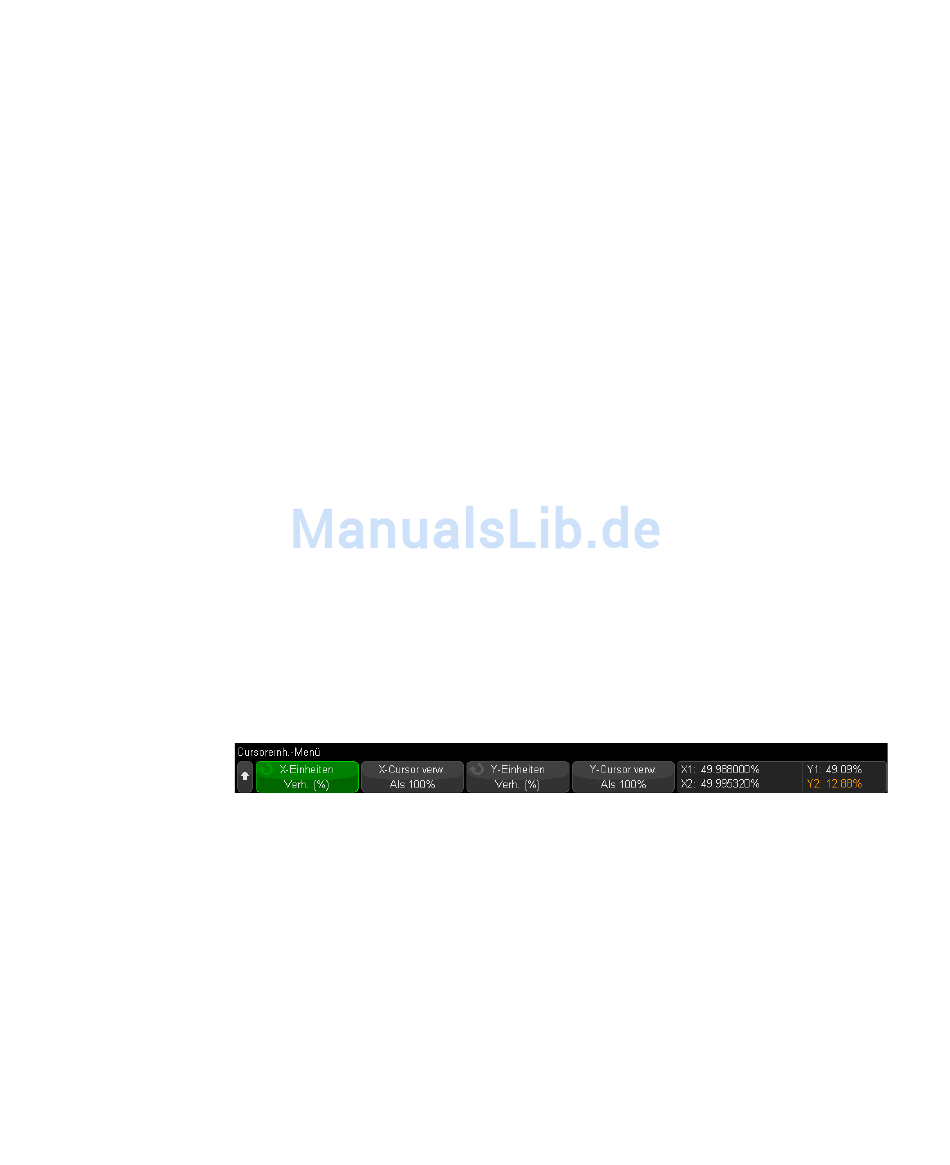

Im Menü Cursor-Einheiten:
Wählen Sie durch Drücken den Softkey X Einheiten eine Einheit aus:
• Sekunden (s).
• Hz (1/s).
• Phase (°) — ist diese Einheit ausgewählt, verwenden Sie den Softkey X-Cursor
verw. verwenden, um die aktuelle X1-Position als 0 Grad und die aktuelle
X2-Position als 360 Grad anzugeben.
• Verh. (%) – ist diese Einheit ausgewählt, dann verwenden Sie den Softkey
X-Cursor verw. verwenden, um die aktuelle X1-Position als 0% und die
aktuelle X2-Position als 100% anzugeben.
