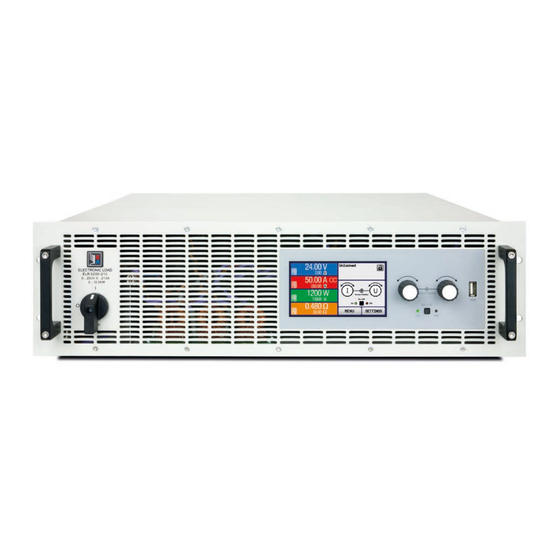

Betriebsanleitung
ELR 9000
Elektronische DC-Last mit
Netzrückspeisung
Achtung! Diese Anleitung gilt nur
für Geräte mit TFT-Anzeige und
einer Firmware ab „KE: 2.14"
(Standardversion) bzw. „KE: 2.03"
(GPIB, 3W) und „HMI: 2.07" und
„DR: 1.6.4". Zwecks Verfügbarkeit
von Updates bitte unsere Webseite
aufsuchen oder anfragen.
Doc ID: ELR9TDE
Revision: 05
Date: 05/2016

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elektro-Automatik ELR 9000

Inhaltszusammenfassung für Elektro-Automatik ELR 9000

  • Seite 1 Betriebsanleitung ELR 9000 Elektronische DC-Last mit Netzrückspeisung Achtung! Diese Anleitung gilt nur für Geräte mit TFT-Anzeige und einer Firmware ab „KE: 2.14“ (Standardversion) bzw. „KE: 2.03“ (GPIB, 3W) und „HMI: 2.07“ und Doc ID: ELR9TDE „DR: 1.6.4“. Zwecks Verfügbarkeit von Updates bitte unsere Webseite Revision: 05 aufsuchen oder anfragen.

  • Seite 3: Inhaltsverzeichnis

    ELR 9000 Serie INHALT ALLGEMEINES 2.3.8 Anschließen des „Share-Bus“ .....33 Zu diesem Dokument ........5 2.3.9 Installation eines AnyBus-Schnittstellenmo- 1.1.1 Aufbewahrung und Verwendung ....5 duls ...............33 1.1.2 Urheberschutz (Copyright) ......5 2.3.10 Anschließen der analogen Schnittstelle ..34 1.1.3 Geltungsbereich ..........5 2.3.11 Anschließen des USB-Ports (Rückseite) ..34 1.1.4...
  • Seite 4 ELR 9000 Serie 3.9.4 Manuelle Bedienung ........63 3.9.5 Sinus-Funktion ..........64 3.9.6 Dreieck-Funktion ..........64 3.9.7 Rechteck-Funktion ........65 3.9.8 Trapez-Funktion ...........66 3.9.9 DIN 40839-Funktion........66 3.9.10 Arbiträr-Funktion ..........67 3.9.11 Rampen-Funktion ........71 3.9.12 UI- und IU-Tabellenfunktion (XY-Tabelle) ..71 3.9.13 Batterietest-Funktion ........73 3.9.14 Fernsteuerung des Funktionsgenerators ..75 3.10...

  • Seite 5: Allgemeines

    Hinweissymbol für allgemeine Sicherheitshinweise (Gebote und Verbote zur Schadensverhütung) Allgemeiner Hinweis Gewährleistung und Garantie Elektro-Automatik garantiert die Funktionsfähigkeit der Geräte im Rahmen der ausgewiesenen Leistungsparameter. Die Gewährleistungsfrist beginnt mit der mängelfreien Übergabe. Die Garantiebestimmungen sind den allgemeinen Geschäftsbedingungen (AGB) der EA Elektro-Automatik GmbH entnehmen.

  • Seite 6: Entsorgung Des Gerätes

    Ein Gerät, das zur Entsorgung vorgesehen ist, muß laut europaweit geltenden Gesetzen und Verordnungen (Elek- troG, WEEE) von Elektro-Automatik zurückgenommen und entsorgt werden, sofern der Betreiber des Gerätes oder ein von ihm Beauftragter das nicht selbst erledigt. Unsere Geräte unterliegen diesen Verordnungen und sind dementsprechend mit diesem Symbol gekennzeichnet: Produktschlüssel...

  • Seite 7: Sicherheit

    ELR 9000 Serie Sicherheit 1.7.1 Sicherheitshinweise Lebensgefahr - Gefährliche Spannung • Beim Betrieb elektrischer Geräte stehen zwangsweise bestimmte Teile unter teils ge- fährlicher Spannung. Daher sind alle spannungsführenden Teile abzudecken! • Alle Arbeiten an den Anschlussklemmen müssen im spannungslosen Zustand des Gerätes erfolgen (Eingang nicht verbunden mit Spannungsquellen) und dürfen nur von...

  • Seite 8: Verantwortung Des Bedieners

    ELR 9000 Serie 1.7.2 Verantwortung des Bedieners Das Gerät befindet sich im gewerblichen Einsatz. Das Personal unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Warn- und Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbe- reich gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden. Insbesondere gilt, daß die das Gerät bedienenden Personen: • sich über die geltenden Arbeitsschutzbestimmungen informieren.

  • Seite 9: Alarmsignale

    ELR 9000 Serie 1.7.5 Alarmsignale Das Gerät bietet verschiedene Möglichkeiten der Signalisierung von Alarmsituationen, jedoch nicht von Gefahren- situationen. Die Signalisierung kann optisch (auf der Anzeige als Text), akustisch (Piezosummer) oder elektronisch (Pin/Meldeausgang an einer analogen Schnittstelle) erfolgen. Alle diese Alarme bewirken die Abschaltung des DC-Eingangs.

  • Seite 10: Spezifische Technische Daten

    ELR 9000 Serie 1.8.3 Spezifische technische Daten Modell 3,5 kW ELR 9080-170 ELR 9250-70 ELR 9500-30 ELR 9750-22 AC-Eingang-Ausgang Netzspannung 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N Netzanschluß L,N,PE L,N,PE L,N,PE L,N,PE Netzfrequenz 50/60 Hz ±10% 50/60 Hz ±10%...
  • Seite 11 ELR 9000 Serie Modell 3,5 kW ELR 9080-170 ELR 9250-70 ELR 9500-30 ELR 9750-22 Analoge Schnittstelle Sollwerteingänge U, I, P, R Istwertausgänge U, I Steuersignale DC ein/aus, Fernst. ein/aus, R-Modus ein/aus Meldesignale CV, OVP, OT Galvanische Trennung zum Gerät max. 1500 V DC Abtastrate Sollwerteingänge...
  • Seite 12 ELR 9000 Serie Modell 7 kW ELR 9080-340 ELR 9250-140 ELR 9500-60 ELR 9750-44 ELR 91000-30 AC-Eingang-Ausgang 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N Netzspannung 340...440 L-L 340...440 L-L 340...440 L-L 340...440 L-L 340...440 L-L...
  • Seite 13 ELR 9000 Serie Modell 7 kW ELR 9080-340 ELR 9250-140 ELR 9500-60 ELR 9750-44 ELR 91000-30 Analoge Schnittstelle Sollwerteingänge U, I, P, R Istwertausgänge U, I Steuersignale DC ein/aus, Fernst. ein/aus, R-Modus ein/aus Meldesignale CV, OVP, OT Galvanische Trennung zum Gerät max. 1500 V DC Abtastrate Sollwerteingänge...
  • Seite 14 ELR 9000 Serie Modell 10,5 kW ELR 9080-510 ELR 9250-210 ELR 9500-90 ELR 9750-66 ELR 91500-30 AC-Eingang-Ausgang 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N Netzspannung 340...440 L-L 340...440 L-L 340...440 L-L 340...440 L-L 340...440 L-L...
  • Seite 15 ELR 9000 Serie Modell 10,5 kW ELR 9080-510 ELR 9250-210 ELR 9500-90 ELR 9750-66 ELR 91500-30 Analoge Schnittstelle Sollwerteingänge U, I, P, R Istwertausgänge U, I Steuersignale DC ein/aus, Fernst. ein/aus, R-Modus ein/aus Meldesignale CV, OVP, OT Galvanische Trennung zum Gerät max.

  • Seite 16: Ansichten

    ELR 9000 Serie 1.8.4 Ansichten Bild 1 - Vorderseite Bild 2 - Rückseite (Standardausführung) EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 16 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Seite 17 ELR 9000 Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 17 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Seite 18 ELR 9000 Serie Bild 5 - Ansicht von oben EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 18 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...

  • Seite 19: Anzeige Mit Berührungsempfindlicher Oberfläche (Touchscreen)

    ELR 9000 Serie Bild 6 - Bedienfeld Übersicht der Bedienelemente am Bedienfeld Für eine genaue Erläuterung siehe Abschnitte „1.9.6. Die Bedieneinheit (HMI)“ und „1.9.6.2. Drehknöpfe“. Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen) Dient zur Auswahl von Sollwerten, Menüs, Zuständen, sowie zur Anzeige der Istwerte und des Status.

  • Seite 20: Aufbau Und Funktion

    1.9.1 Allgemeine Beschreibung Die elektronischen Hochleistungslasten der Serie ELR 9000 sind durch ihre recht kompakten 19“-Einschubgehäu- se mit 3 Höheneinheiten (3U) besonders für Prüfsysteme und Industriesteuerungen geeignet. Über die gängigen Funktionen von elektronischen Lasten hinaus können mit dem integrierten Funktionsgenerator sinus-, rechteck- oder dreieckförmige Sollwertkurven sowie weitere Kurvenformen erzeugt werden.

  • Seite 21: Lieferumfang

    Gerät beiliegenden USB-Stick bzw. als PDF-Download auf der Elektro- Automatik-Webseite zu finden sind. NA-Schutz Externer Netz- und Anlagenschutz (früher: ENS) mit Schützen (für eine ELR 9000 bis 10,5 kW) bzw. ohne Schütze (für größere Anlagen zur Selbstinstallation), der ENS2 u. U. erforderlich wird, wenn die Rückspeisung der umgewandelten DC-Energie in ein öffentliches Netz erfolgt.

  • Seite 22: Die Bedieneinheit (Hmi)

    ELR 9000 Serie 1.9.6 Die Bedieneinheit (HMI) HMI steht für Human Machine Interface, aut deutsch Mensch-Maschine-Schnittstelle und besteht hier aus einer Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen), zwei Drehknöpfen, einem Taster und einem USB-Port Typ A. 1.9.6.1 Anzeige mit Touchscreen Die grafische Anzeige mit Touchscreen ist in mehrere Bereiche aufgeteilt. Die gesamte Oberfläche ist berührungs- empfindlich und kann mit dem Finger oder einem geeigneten Stift (Stylus) bedient werden, um das Gerät zu steuern.

  • Seite 23: Tastfunktion Der Drehknöpfe

    ELR 9000 Serie • Statusanzeigen (oben rechts) Dieses Feld zeigt diverse Statustexte und -symbole an: Anzeige Beschreibung Gesperrt Das HMI ist gesperrt Entsperrt Das HMI ist nicht gesperrt Fern: Das Gerät befindet sich in Fernsteuerung durch... Analog ...die eingebaute Analogschnittstelle USB & andere ...die eingebaute USB-Schnittstelle oder steckbares Schnittstellenmodul Lokal Das Gerät ist durch Benutzereingabe explizit gegen Fernsteuerung gesperrt worden...

  • Seite 24: Auflösung Der Anzeigewerte

    ELR 9000 Serie 1.9.6.4 Auflösung der Anzeigewerte In der Anzeige können Sollwerte in variierenden Schrittweiten eingestellt werden. Die Anzahl der Nachkommastellen hängt vom Gerätemodell ab. Die Werte haben 3 bis 5 Stellen. Ist- und Sollwerte haben die gleiche Stellenanzahl. Einstellauflösung und Anzeigebreite der Sollwerte in der Anzeige:...

  • Seite 25: Usb-Port Typ B (Rückseite)

    Protokoll oder per SCPI-Sprache angesprochen werden. Es erkennt das in einer Nachricht verwendete Protokoll automatisch. Details zur Fernsteuerung sind in weiterer Dokumentation auf der Webseite von Elektro-Automatik bzw. auf dem mitgelieferten Medium zu finden. Die USB-Schnittstelle hat, wenn Fernsteuerung aktiviert werden soll, keinen Vorrang vor dem Schnittstellenmodul (siehe unten) oder der Analogschnittstelle und kann daher nur ab- wechselnd zu diesem benutzt werden.

  • Seite 26: Share-Bus-Anschluß

    ELR 9000 Serie 1.9.10 Share-Bus-Anschluß Die auf der Rückseite des Gerätes befindliche, 2polige Buchse („Share“) dient zur Verbindung mit der gleichnamigen Buchse an kompatiblen elektronischen Lasten zwecks Parallelschaltung und Stromsymmetrierung, sowie an kompatiblen Netz- geräten zwecks Herstellung eines Zwei-Quadranten-Betriebs. Mehr dazu siehe „3.10.3. Zwei-Quadranten-Betrieb (2QB)“. Folgende Netzgeräte- und elektronische Lastserien sind kompatibel: • PSI 9000 2U/3U (neu ab 2014)

  • Seite 27: Installation & Inbetriebnahme

    Es wird empfohlen, die komplette Transportverpackung (Lieferverpackung) für die Lebensdauer des Gerätes aufzubewahren, um sie für den späteren Transport des Gerätes an einen anderen Standort oder Einsendung des Gerätes an Elektro-Automatik zwecks Reparatur wiederverwenden zu können. Im anderen Fall ist die Verpackung umweltgerecht zu entsorgen.

  • Seite 28: Vorbereitung

    2.3.2 Vorbereitung Für den netzseitigen Anschluß einer rückspeisenden elektronischen Last der Serie ELR 9000 ist ein 5poliger Anschlußstecker auf der Rückseite vorgesehen (im Lieferumfang enthalten). Für die Verkabelung des Steckers ist eine mindestens 3polige, je nach Modell bis zu 5polige Zuleitung mit entsprechendem Querschnitt und Länge vorzusehen.

  • Seite 29: Anschließen An Das Stromnetz (Ac)

    ELR 9000 Serie 2.3.4 Anschließen an das Stromnetz (AC) • Der Anschluß an eine AC-Stromversorgung darf nur durch entsprechend geschultes Personal erfolgen! • Dimensionieren Sie den Querschnitt von Anschlußleitungen entsprechend des maximalen Eingangs- bzw. Ausgangsstromes des Gerätes (siehe Tabelle)! • Stellen Sie vor dem Anstecken des Netzanschlußsteckers sicher, daß das Gerät am Netz- schalter ausgeschaltet ist! • Stellen Sie sicher, daß...
  • Seite 30 ELR 9000 Serie 2.3.4.1 Mehrere Geräte an einem AC-Anschlußpunkt Bei Betrieb von mehreren Geräten an einem AC-Anschlußpunkt, idealerweise Modelle mit identischer Nennleistung, ist es ratsam, den Phasenstrom der einzelnen Modelle zu berücksichtigen, um eine symmetrische Stromverteilung zu erreichen. Modelle mit 3500W nutzen 1 Phase, Modelle mit 7000W 2 Phasen. Hier entsteht zuerst einmal eine Unsymmetrie.

  • Seite 31: Anschließen Von Dc-Quellen

    ELR 9000 Serie 2.3.5 Anschließen von DC-Quellen Bei einem Gerät mit hohem Nennstrom und demzufolge entsprechend dicken und schweren DC-Anschlußleitungen sind das Gewicht der Leitungen und die Belastung des DC-Anschlus- ses am Gerät zu beachten und besonders bei Installation des Gerätes in einem 19"-Schrank oder ähnlich, wo die Leitungen am DC-Eingang hängen, Zugentlastungen anzubringen.

  • Seite 32: Erdung Des Dc-Eingangs

    ELR 9000 Serie Beispiele anhand des Anschlußklemmentyps 1: • 90 ° nach oben oder unten • platzsparend in der Tiefe • kein Knickradius • Horizontale Zuführung • platzsparend in der Höhe • großer Knickradius 2.3.6 Erdung des DC-Eingangs Grundsätzlich können einzeln betriebene Geräte am DC-Minuspol geerdet, sprich direkt mit PE verbunden werden.

  • Seite 33: Anschließen Des „Share-Bus

    ELR 9000 Serie 2.3.8 Anschließen des „Share-Bus“ Die rückseitig am Gerät befindliche Klemme „Share-Bus“ dient bei der elektronischen Last entweder zur Verbindung mit dem Share-Bus eines kompatiblen Netzgerätes, um Zwei-Quadranten-Betrieb zu fahren, oder bei Parallel- betrieb mehrerer Lasten zur Stromsymmetrierung und Ausregelung bei Funktionsgeneratorbetrieb (Sinus usw.). Der Share-Bus sollte daher verbunden werden. Weitere Information siehe auch „3.10.3 Zwei-Quadranten-Betrieb (2QB)“...

  • Seite 34: Anschließen Der Analogen Schnittstelle

    ELR 9000 Serie 2.3.10 Anschließen der analogen Schnittstelle Der 15polige Anschluß (Typ: Sub-D, D-Sub) auf der Rückseite ist eine analoge Schnittstelle. Um diesen mit einer steuernden Hardware (PC, elektronische Schaltung) zu verbinden, ist ein handelsüblicher Sub-D-Stecker erforder- lich (nicht im Lieferumfang enthalten). Generell ist es ratsam, bei Verbindung oder Trennung dieses Anschlusses das Gerät komplett auszuschalten, mindestens aber den DC-Eingang.

  • Seite 35: Erstinbetriebnahme

    ELR 9000 Serie 2.3.12 Erstinbetriebnahme Bei der allerersten Inbetriebnahme des Gerätes und der Erstinstallation sind zusätzliche Maßnahmen zu ergreifen: • Überprüfen Sie die von Ihnen verwendeten Anschlußkabel für AC und DC auf ausreichenden Querschnitt! • Überprüfen Sie die werkseitigen Einstellungen bezüglich Sollwerte, Sicherheits- und Überwachungsfunktionen sowie Kommunikation daraufhin, daß...

  • Seite 36: Bedienung Und Verwendung

    ELR 9000 Serie Bedienung und Verwendung Personenschutz • Um Sicherheit bei der Benutzung des Gerätes zu gewährleisten, darf das Gerät nur von Per- sonen bedient werden, die über die erforderlichen Sicherheitsmaßnahmen im Umgang mit gefährlichen elektrischen Spannungen unterrichtet worden sind • Bei Geräten, die eine berührungsgefährliche Spannung erzeugen können oder an diese...

  • Seite 37: Stromregelung / Konstantstrom / Strombegrenzung

    ELR 9000 Serie 3.2.2 Stromregelung / Konstantstrom / Strombegrenzung Stromregelung wird auch Strombegrenzung oder Konstantstrombetrieb (kurz: CC) genannt und spielt eine wichtige Rolle im Normalbetrieb einer elektronischen Last. Der DC-Eingangsstrom wird durch die elektronische Last auf dem eingestellten Wert gehalten, indem die Last ihren Innenwiderstand so verändert, daß sich nach dem Ohmschen Gesetz R = U / I aus der DC-Eingangsspannung und dem gewünschten Strom ein Innenwiderstand ergibt, der einen...

  • Seite 38: Regelverhalten Und Stabilitätskriterium

    ELR 9000 Serie 3.2.5 Regelverhalten und Stabilitätskriterium Die elektronische Last zeichnet sich durch schnelle Stromanstiegs- und abfallzeiten aus, die durch eine hohe Bandbreite der internen Regelung erreicht werden. Werden Quellen mit eigener Regelung, wie zum Beispiel Netzgeräte, mit der elektronischen Last getestet, so kann unter bestimmten Bedingungen eine Regelschwingung auftreten.

  • Seite 39: Alarmzustände

    ELR 9000 Serie Alarmzustände Dieser Abschnitt gibt nur eine Übersicht über mögliche Alarmzustände. Was zu tun ist im Fall, daß Ihr Gerät Ihnen einen Alarm anzeigt, wird in Abschnitt „3.6. Alarme und Überwachung“ erläutert. Grundsätzlich werden alle Alarmzustände optisch (Text + Meldung in der Anzeige), akustisch (wenn Alarmton aktiviert) und als auslesbarer Status, sowie Alarmzähler über digitale Schnittstelle signalisiert.

  • Seite 40: Manuelle Bedienung

    ELR 9000 Serie Manuelle Bedienung 3.4.1 Einschalten des Gerätes Das Gerät sollte möglichst immer am Netzschalter (Drehschalter, Vorderseite) eingeschaltet werden. Alternativ kann es über eine externe Trennvorrichtung (Hauptschalter, Schütz) mit entsprechender Strombelastbarkeit netz- seitig geschaltet werden. Nach dem Einschalten zeigt das Gerät für einige Sekunden in der Anzeige das Herstellerlogo und danach noch etwa drei Sekunden lang Herstellername und -anschrift, Gerätetyp, Firmwareversion(en), Seriennummer und...
  • Seite 41 ELR 9000 Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 41 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Seite 42 ELR 9000 Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 42 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Seite 43 ELR 9000 Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 43 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...

  • Seite 44: Einstellung Fernsteuerung Erlauben

    ELR 9000 Serie 3.4.3.1 Menü „Allgemeine Einstellungen“ Einstellung S. Beschreibung Fernsteuerung erlauben 1 Bei Wahl „Nein“ kann das Gerät weder über eine der digitalen, noch über die analoge Schnittstelle fernbedient werden. Der Status, daß die Fernsteuerung gesperrt ist, wird im Statusfeld der Hauptanzeige mit „Lokal“ angezeigt. Siehe auch Abschnitt 1.9.6.1.
  • Seite 45 ELR 9000 Serie 3.4.3.2 Menü „Nutzer-Events“ Siehe „3.6.2.1 Benutzerdefinierbare Ereignisse (Events)“ auf Seite 60. 3.4.3.3 Menü „Profile“ Siehe „3.8 Nutzerprofile laden und speichern“ auf Seite 61. 3.4.3.4 Menü „Übersicht“ Diese Menüseiten zeigen eine Übersicht der aktuellen Sollwerte (U, I, P bzw. U, I, P, R) und Gerätealarmein- stellungen, sowie die Event-Einstellungen und Einstellgrenzen an.

  • Seite 46: Einstellungen

    ELR 9000 Serie IF Ebene 1 Beschreibung Knoten-Adresse Einstellung der Profibus- oder Knotenadresse im Bereich von 1...125 per Direk- teingabe des Wertes Funktions-Beschreib. Texteingabefeld zur Eingabe eines beliebigen Textes zum Profibus-Tag „Funktions- beschreibung“ (Function tag). Max. Länge: 32 Zeichen Standort-Beschreib. Texteingabefeld zur Eingabe eines beliebigen Textes zum Profibus-Tag „Standort- beschreibung“ (Location tag). Max. Länge: 22 Zeichen Datum der Installation Texteingabefeld zur Eingabe eines beliebigen Textes zum Profibus-Tag „Installa- tiondatum“ (Installation date). Max. Länge: 40 Zeichen Beschreib.

  • Seite 47: Zyklische Kommunikation

    ELR 9000 Serie IF Ebene 1 Ebene 2 Beschreibung Knoten-Adresse Einstellung der CANopen-Knotenadresse im Bereich von 1...127 per Direk- teingabe des Wertes Baud-Rate AUTO Automatische Erkennung der Busgeschwindigkeit Setzt die Bus-Baudrate und die Knotenadresse automatisch Manuell Manuelle Einstellung der Busgeschwindigkeit für die CANopen-Schnittstelle.
  • Seite 48 ELR 9000 Serie Element Beschreibung Kom.-Timeout Timeout USB/RS232 (in Millisekunden) Standardwert: 5, Bereich: 5...65535 Stellt die Zeit ein, die max. bei zwischen der Übertragung von zwei Bytes oder Blöcken von Bytes ablaufen darf. Mehr dazu in der externen Dokumentation „Programming Mod- Bus &...

  • Seite 49: Einstellgrenzen („Limits")

    3.4.5 Betriebsart wechseln Generell wird bei manueller Bedienung einer ELR 9000 zwischen drei Betriebsarten unterschieden, die an die Sollwerteingabe per Drehknopf oder Zehnertastatur gebunden sind. Diese Zuordnung kann bzw. muß gewechselt werden, wenn einer der vier Sollwerte verstellt werden soll, der momentan nicht zugänglich ist.

  • Seite 50: Sollwerte Manuell Einstellen

    ELR 9000 Serie 3.4.6 Sollwerte manuell einstellen Die Einstellung der Sollwerte von Spannung, Strom, Leistung und Widerstand ist die grundlegende Bedienmöglich- keit der elektronischen Last und daher sind die beiden Drehknöpfe auf der Vorderseite des Gerätes bei manueller Bedienung stets zwei von den vier Sollwerten zugewiesen, standardmäßig jedoch Spannung und Strom.

  • Seite 51: Ansichtsmodus Der Hauptanzeige Wechseln

    ELR 9000 Serie 3.4.7 Ansichtsmodus der Hauptanzeige wechseln Die Hauptanzeige, auch genannt Statusseite, mit ihren Soll- und Istwerten sowie den Gerätestatus, kann auf eine einfachere Darstellung umgeschaltet werden, die nur Werte von Spannung und Strom, sowie den Status anzeigt. Der Vorteil der alternativen Statusseite ist, daß die beiden Istwerte mit deutlich größeren Zahlen dargestellt werden, wodurch das Ablesen aus größerer Entfernung möglich wird.

  • Seite 52: Dc-Eingang Ein- Oder Ausschalten

    ► So schalten Sie den DC-Eingang über eine digitale Schnittstelle ferngesteuert ein oder aus Siehe externe Dokumentation „Programmieranleitung ModBus & SCPI“, falls Sie eigene Software verwen- den oder kreieren bzw. siehe die externe Dokumentation für LabView VIs oder von Elektro-Automatik zur Verfügung gestellter Software.

  • Seite 53: Fernsteuerung

    Phase mit „Lokal“ geändert 3.5.3 Fernsteuerung über eine digitale Schnittstelle 3.5.3.1 Schnittstellenwahl Die Standardausführungen der Serie ELR 9000 unterstützen zusätzlich zur serienmäßig eingebauten USB- Schnittstelle folgende optional erhältliche Schnittstellenmodule, unter denen der Anwender wählen kann: Kurzbezeichnung Typ Ports Beschreibung* CANopen...

  • Seite 54: Programmierung

    3.5.3.2 Allgemeines zu den Schnittstellenmodulen Bei den Standardausführungen der Serie ELR 9000 kann jeweils eins der in 3.5.3.1 genannten steck- und nach- rüstbaren Module installiert sein. Über dieses kann das Gerät alternativ zu der fest eingebauten USB-Schnittstelle (Rückseite, Typ B) oder der fest eingebauten analogen Schnittstelle ferngesteuert werden. Zur Installation siehe „2.3.9.

  • Seite 55: Auflösung Und Abtastrate

    ELR 9000 Serie 3.5.4.2 Auflösung und Abtastrate Intern wird die analoge Schnittstelle digital verarbeitet. Das bedingt zum Einen eine bestimmte, maximal stellbare Auflösung. Diese ist für alle Sollwerte (VSEL usw.) und Istwerte (VMON/CMON) gleich und beträgt 26214. Durch Toleranzen am analogen Eingang kann sich die tatsächliche Auflösung leicht verringern. Zum Anderen wird eine maximale Abtastrate von 500 Hz bedingt. Das bedeutet, die analoge Schnittstelle kann 500 mal pro Sekunde Sollwerte und deren Änderungen, sowie Zustände an den digitalen Pins verarbeiten.

  • Seite 56: Übersicht Sub-D-Buchse

    ELR 9000 Serie 3.5.4.5 Übersicht Sub-D-Buchse 3.5.4.6 Prinzipschaltbilder der Pins Analoger Eingang (AI) Digitaler Eingang (DI) Hochohmiger Eingang (Impedanz: V~0.5 Es ist ein möglichst niederohmiger Schal- >40 k...100 kΩ) einer OP-Schaltung. ter zu verwenden ist (Relaiskontakt, Schalter, Schütz o.ä.), um das Signal sauber nach DGND zu schalten.
  • Seite 57 ELR 9000 Serie • Fernsteuerung wurde nicht aktiviert In diesem Modus stellt der Pin eine Art Freigabe der Taste „On/Off“ am Bedienfeld des Gerätes bzw. des Befehls „DC-Eingang ein/aus“ (bei digitaler Fernsteuerung) dar. Daraus ergeben sich folgende mögliche Situationen: Parameter ...

  • Seite 58: Alarme Und Überwachung

    ELR 9000 Serie Alarme und Überwachung 3.6.1 Begriffsdefinition Grundsätzlich wird unterschieden zwischen Gerätealarmen (siehe „3.3. Alarmzustände“), wie Überspannung, und benutzerdefinierten Ereignissen wie z. B. OVD (Überspannungsüberwachung). Während Gerätealarme, bei denen der DC-Eingang zunächst ausgeschaltet wird, zum Schutz des Gerätes und der angeschlossenen Last dienen, können benutzerdefinierte Ereignisse den DC-Eingang abschalten (bei Aktion ALARM), aber auch nur als aku- stisches Signal ausgegeben werden, das den Anwender auf etwas aufmerksam macht. Bei benutzerdefinierten...

  • Seite 59: Einstellbereich Meldeorte

    ELR 9000 Serie Manche Gerätealarme können konfiguriert werden: Alarm Bedeutung Beschreibung Einstellbereich Meldeorte Überspannungsschutz. Löst einen Alarm aus, wenn die Anzeige, OverVoltage Eingangsspannung am DC-Eingang die eingestellte Analogschnittst., 0 V...1,1*U Nenn Protection Schwelle erreicht. Außerdem wird der DC-Eingang Digitale Schnitt- ausgeschaltet. stellen Überstromschutz. Löst einen Alarm aus, wenn der...

  • Seite 60: Ereignis Bedeutung

    ELR 9000 Serie 3.6.2.1 Benutzerdefinierbare Ereignisse (Events) Die Überwachungsfunktion des Gerätes kann über benutzerdefinierbare Ereignisse, nachfolgend Events genannt, konfiguriert werden. Standardmäßig sind die Events deaktiviert (Aktion: KEINE) und funktionieren im Gegensatz zu Gerätealarmen nur solange der DC-Eingang eingeschaltet ist. Das bedeutet, zum Beispiel, daß keine Unter- spannung mehr erfaßt würde, nachdem der Eingang ausgeschaltet wurde und die Spannung noch fällt. Folgende Events können unabhängig voneinander und jeweils mit Aktion KEINE, SIGNAL, WARNUNG oder...

  • Seite 61: Bedieneinheit (Hmi) Sperren

    ELR 9000 Serie Bedieneinheit (HMI) sperren Um bei manueller Bedienung die versehentliche Verstellung eines Wertes zu verhindern, können die Drehknöpfe sowie der Touchscreen gesperrt werden, so daß keine Verstellung eines Wertes per Drehknopf oder Bedienung per Touchscreen angenommen wird, ohne die Sperre vorher wieder aufzuheben.

  • Seite 62: Der Funktionsgenerator

    ELR 9000 Serie Der Funktionsgenerator 3.9.1 Einleitung Der eingebaute Funktionsgenerator ist in der Lage, verschiedenförmige Signalformen zu erzeugen und diese auf einen der Sollwerte Spannung (U) oder Strom (I) anzuwenden. Bei manueller Bedienung können die Funktionen des Generators komplett bedient werden. Bei Fernsteuerung sind nur der Arbiträrgenerator und eine XY-Funktion verfügbar.

  • Seite 63: Manuelle Bedienung

    ELR 9000 Serie Ein anderer Fall ist, wenn man mit Funktionen arbeitet, die auf die Eingangsspannung angewendet werden. Stellt man hier die allgemeine Spannung U höher als Amplitude plus möglicher Offset zusammen ergeben, ergibt sich beim Starten der Funktion kein Reaktion, weil die Spannungseinstellung nach unten hin begrenzt, nicht nach oben hin wie beim Strom oder bei der Leistung.

  • Seite 64: Sinus-Funktion

    ELR 9000 Serie ► So starten und stoppen Sie eine Funktion Sie können die Funktion starten, indem Sie entweder auf das Bedienfeld tippen oder die Taste „On/Off“ betätigen, sofern der Eingang momentan aus ist. Die Funktion startet dann sofort. Sollte der DC- Eingang bei Betätigung von START ausgeschaltet sein, wird er automatisch eingeschaltet.

  • Seite 65: Rechteck-Funktion

    ELR 9000 Serie Bildliche Darstellung: Anwendung und Resultat: Es wird ein dreieckförmiges Signal für den Eingangs- strom (direkt) oder die Eingangsspannung (indirekt) erzeugt. Die Zeiten der ansteigenden und abfallenden Flanken sind variabel und unterschiedlich einstellbar. Der Offset verschiebt das Signal auf der Y-Achse.

  • Seite 66: Trapez-Funktion

    ELR 9000 Serie 3.9.8 Trapez-Funktion Folgende Parameter können für die Trapez-Funktion konfiguriert werden: Wert Einstellbereich Erläuterung I(A), U(A) 0...(Nennwert - (Off)) von U, I A = Amplitude des zu generierenden Signals I(Off), U(Off) 0...(Nennwert - (A)) von U, I Off = Offset, bezogen auf den Fußpunkt des Trapezes 0,1 ms...36000 s...

  • Seite 67: Arbiträr-Funktion

    ELR 9000 Serie 3.9.10 Arbiträr-Funktion Die Arbiträr-Funktion (arbiträr = beliebig) bietet dem Anwender einen erweiterten Spielraum. Es sind je 100 Se- quenzen für die Zuordnung zum Strom I und der Spannung U verfügbar, die alle mit den gleichen Parametern versehen, aber durch die Werte unterschiedlich konfiguriert werden können, um so komplexe Funktionsabläufe „zusammenzubauen“.
  • Seite 68 ELR 9000 Serie Bildliche Darstellungen: Anwendungen und Resultate: Beispiel 2 Betrachtung 1 Ablaufs 1 Sequenz aus 100: Die DC-Werte von Start und Ende sind gleich, die AC-Werte (Ampli- tude) jedoch nicht. Der Endwert ist größer als der Startwert, daher wird die Amplitude mit jeder neu angefangenen Sinushalbwelle kontinuierlich zwischen Anfang und Ende der Sequenz größer.
  • Seite 69 ELR 9000 Serie Durch Aneinanderreihung mehrerer unterschiedlich konfigurierter Sequenzen können komplexe Abläufe erzeugt werden. Dabei kann durch geschickte Konfiguration der Arbiträrgenerator die anderen Funktionen wie Dreieck, Sinus, Rechteck oder Trapez nachbilden und somit z. B. eine Sequenz aus Rechteck-Funktionen mit unterschied- lichen Amplituden bzw. Duty Cycles erzeugen. Durch die Zuordnung zu U oder I sind die jeweils 100 verfügbaren Sequenzen entweder nur auf den Strom oder die Spannung anwendbar und nicht vermischbar.

  • Seite 70: Laden Und Speichern Von Arbiträr-Funktionen

    ELR 9000 Serie 3.9.10.1 Laden und Speichern von Arbiträr-Funktionen Die manuell am Gerät konfigurierbaren 100 Sequenzen der Arbiträrfunktion, die auf Spannung U oder Strom I anwendbar ist, können über die USB-Schnittstelle auf der Vorderseite des Gerätes auf einen USB-Stick (FAT32- formatiert) gespeichert oder von diesem geladen werden. Dabei gilt, daß beim Speichern immer alle 100 Sequenzen in eine Textdatei vom Typ CSV gespeichert werden, beim Laden umgekehrt genauso.

  • Seite 71: Rampen-Funktion

    ELR 9000 Serie ► So speichern Sie die 100 Sequenzen vom Gerät auf einen USB-Stick: Stecken Sie den USB-Stick noch nicht ein bzw. ziehen Sie ihn zunächst heraus. Öffnen Sie das Funktionsauswahlmenü des Funktionsgenerators über MENU -> Funkt.Generator -> Arbiträr -> U/I...

  • Seite 72: Laden Von Ui- Und Iu-Tabellen Über Usb

    ELR 9000 Serie Man könnte somit das Verhalten der Last bzw. die Strom- und Leistungsaufnahme in Abhängigkeit von der Ein- gangsspannung steuern und Lastsprünge erzeugen. Beim Laden einer Tabelle von USB-Stick werden nur Textdateien vom Typ CSV akzeptiert. Die Tabelle wird beim Laden auf Plausibilität überprüft (Werte nicht zu groß, Anzahl der Werte korrekt) und eventuelle Fehler gemeldet und dann die Tabelle nicht geladen.

  • Seite 73: Batterietest-Funktion

    ELR 9000 Serie 3.9.13 Batterietest-Funktion Die Funktion „Batterietest“ ist nur bei elektronischen Lasten verfügbar und dient zum gezielten Entladen von Batterien gemäß der vom Anwender getroffenen Einstellungen. Grundsätzlich hat der Anwender die Wahl zwischen Entladung mit statischem oder dynamischem Verlauf.

  • Seite 74: Wert Einstellbereich

    ELR 9000 Serie 3.9.13.2 Dynamischer Modus Folgende Parameter können für die Batterietest-Funktion im Modus „Dynamisch“ konfiguriert werden: Wert Einstellbereich Erläuterung 0...Nennwert von I Entladestrom in Ampere, oberer und unterer Wert, beliebig einstellbar. Regel: t gehört zu I , sowie t zu I 0...Nennwert von P Zusätzliche Leistungsbegrenzung...

  • Seite 75: Bedienung

    ELR 9000 Serie Die gleichen Werte werden auch auf der Anzeige dargestellt: 3.9.13.5 Bedienung Während der Batterietest läuft, egal ob statischer oder dynamischer Modus, können keine Parameter verändert werden. Folgende Interaktion am Bedienteil ist dann möglich: • der Test kann gestartet oder gestoppt werden • der Test kann nach einem manuellen Stopp fortgeführt werden...

  • Seite 76: Weitere Anwendungen

    ELR 9000 Serie 3.10 Weitere Anwendungen 3.10.1 Reihenschaltung Reihenschaltung ist keine zulässige Betriebsart von elektronischen Lasten und darf daher unter keinen Umständen hergestellt und betrieben werden! 3.10.2 Parallelschaltung als Master-Slave (MS) Mehrere Geräte gleicher Art und gleichen Modells können zu einer Parallelschaltung verbunden werden, um eine höhere Gesamtleistung zu erzielen.

  • Seite 77: Stellung: Terminiert

    ELR 9000 Serie ► So stellen Sie die Master-Slave-Verbindung her Alle zu verbindenden Geräte ausschalten und mittels Netzwerkkabel (CAT3 oder besser, nicht im Lieferum- fang des Gerätes enthalten) untereinander verbinden. Dabei ist es egal, welche der beiden Master-Slave- Anschlußbuchsen (RJ45, Rückseite) zum jeweils nächsten Gerät verbunden wird.
  • Seite 78 ELR 9000 Serie 3.10.2.5 Bedienung des Master-Slave-Systems Nach erfolgreicher Konfiguration und Initialisierung des Master-Gerätes und der Slave-Geräte zeigen diese ihren Status in der Anzeige an. Der Master zeigt lediglich „Master“ im Statusfeld, die Slaves zeigen, solange wie durch den Master ferngesteuert, den Status wie rechts im Bild an: Die Slaves sind dann nicht manuell bedienbar und auch nicht per analoger oder digitaler Schnittstelle fernsteuerbar.

  • Seite 79: Alarm- Und Andere Problemsituationen

    ELR 9000 Serie 3.10.2.6 Alarm- und andere Problemsituationen Beim Master-Slave-Betrieb können, durch die Verbindung mehrerer Geräte und deren Zusammenarbeit, zusätzliche Problemsituationen entstehen, die beim Betrieb einzelner Geräte nicht auftreten können. Es wurden für solche Fälle folgende Festlegungen getroffen: • Wenn der Master die Verbindung zu irgendeinem der Slaves verliert, wird immer ein MSS-Alarm (Master-Slave Sicherheitsmodus) ausgelöst, der zur Abschaltung des DC-Ausgangs und einem Pop-up in der Anzeige des...

  • Seite 80: Zwei-Quadranten-Betrieb (2Qb)

    Diese Betriebsart bezieht sich auf die Verwendung einer Quelle, in dem Fall ein Netzgerät aus einer kompatiblen Serie (siehe „1.9.10. Share-Bus-Anschluß“) und einer Senke, hier eine elektronische Last der Serie ELR 9000. Die Quelle und die Senke treten abwechselnd in Funktion, um einen Prüfling, wie z. B. eine Batterie, im Rahmen eines Funktions- oder Endtests gezielt zu laden und zu entladen.

  • Seite 81: Einstellungen An Den Geräten

    ELR 9000 Serie Konfiguration C: E-LOAD n PSU n Mehrere E-Lasten und mehrere Netzgeräte, plus ein Prüfling (E.U.T), zur Aufstockung für höhere Gesamtleistung. Der Lastenverbund und der Netzgeräteverbund bilden jeder für sich PSU 1 ein Gesamtsystem mit einer bestimmten Leistung. Auch hier gilt:...
  • Seite 82 ELR 9000 Serie 2. Laden der Batterie auf 27 V Vorgabe: Spannung am Netzgerät auf 27 V einstellen Reaktion: Das Netzgerät wird nun die Batterie mit max. 50 A Ladestrom aufladen, welcher sich mit sukzessive steigender Batteriespannung verringert, als Reaktion auf den sich ändernden Innenwiderstand der Batterie. Die Last nimmt während der Aufladephase keinen Strom auf, weil sie über die Share-Bus-Verbindung einen Sollwert übermittelt bekommt und dieser höher liegt als die momentane Batteriespannung. und als die Ausgangsspannung des Netzgerätes Bei Erreichen von 27 V wird das Netzgerät nur noch den Erhaltungsladestrom für die Batterie liefern.

  • Seite 83: Instandhaltung & Wartung

    Verdachtsfall den Lieferanten und klären Sie mit ihm weitere Schritte ab. Üblicherweise wird es dann nötig werden, das Gerät an Elektro-Automatik zwecks Reparatur (mit Garantie oder ohne) einzuschicken. Im Fall, daß eine Einsendung zur Überprüfung bzw. Reparatur ansteht, stellen Sie sicher, daß...

  • Seite 84: Firmware-Aktualisierungen

    ELR 9000 Serie 4.2.2 Firmware-Aktualisierungen Firmware-Updates sollten nur durchgeführt werden, wenn damit Fehler in der bisherigen Firm- ware des Gerätes behoben werden können! Die Firmwares der Bedieneinheit HMI, der Kommunikationseinheit KE und des digitalen Reglers DR kann über die rückseitige USB-Schnittstelle aktualisiert werden. Dazu wird die Software „EA Power Control“ benötigt, die mit dem Gerät mitgeliefert wird, welche aber auch als Download von der Herstellerwebseite erhältlich ist, zusammen...

  • Seite 85: Nachjustierung (Kalibrierung)

    4.3.1 Einleitung Die Geräte der Serie ELR 9000 verfügen über eine Nachjustierungsfunktion, die im Rahmen einer Kalibrierung dazu dient, Abweichungen zwischen den Stellwerten und tatsächlichen Werten bis zu einem gewissen Grad zu kompensieren. Gründe, die eine Nachjustierung der Gerätestellwerte nötig machen, gibt es einige: Bauteilalterung, Bauteilverschleiß, extreme Umgebungsbedingungen, häufige Benutzung.
  • Seite 86 ELR 9000 Serie 4.3.3.1 Sollwerte ► So gleichen Sie die Eingangsspannung ab Die Spannungsquelle auf etwa 102% Nennspannung des ELR-Gerätes, in diesem Beispiel dann rechnerisch 81,6 V, einstellen und deren Ausgang einschalten. Die Strombegrenzung der Quelle auf 5% des Nennstromes der Last, hier 8,5 A, einstellen.

  • Seite 87: Speichern Und Beenden

    Service & Support Übersicht Reparaturen, falls nicht anders zwischen Anwender und Lieferant ausgemacht, werden durch Elektro-Automatik durchgeführt. Dazu muß das Gerät im Allgemeinen an den Hersteller eingeschickt werden. Es wird keine RMA- Nummer benötigt. Es genügt, das Gerät ausreichend zu verpacken, eine ausführliche Fehlerbeschreibung und, bei noch bestehender Garantie, die Kopie des Kaufbelegs beizulegen und an die unten genannte Adresse einzuschicken.
  • Seite 90 EA-Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-33 41747 Viersen Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
  • Seite 91 Operating Manual ELR 9000 Electronic DC Load with Energy Recovery Attention! This document is only valid for devices with firmware “KE: 2.14” (standard version) resp. “KE: 2.03” (GPIB, 3W) and “HMI: 2.07” and “DR: 1.6.4” Doc ID: ELR9TEN or higher. For availability of up-...
  • Seite 93 ELR 9000 Series TABLE OF CONTENTS GENERAL 2.3.8 Connecting the “Share” bus ......40 About this document ........5 2.3.9 Installation of an AnyBus interface module .40 1.1.1 Retention and use ..........5 2.3.10 Connecting the analog interface ....41 1.1.2 Copyright ............5 2.3.11 Connecting the USB port (rear side) ...41...
  • Seite 94 ELR 9000 Series 3.9.4 Manual operation .........68 3.9.5 Sine wave function ........69 3.9.6 Triangular function ........69 3.9.7 Rectangular function ........70 3.9.8 Trapezoidal function ........71 3.9.9 DIN 40839 function ........71 3.9.10 Arbitrary function ..........72 3.9.11 Ramp function ..........76 3.9.12 UI and IU table functions (XY table) ....76 3.9.13 Battery test function ........78...

  • Seite 95: General

    Limit of liability All statements and instructions in this manual are based on current norms and regulations, up-to-date technology and our long term knowledge and experience. EA Elektro-Automatik accepts no liability for losses due to: • Usage for purposes other than defined • Use by untrained personnel...

  • Seite 96: Disposal Of Equipment

    A piece of equipment which is intended for disposal must, according to European laws and regulations (ElektroG, WEEE) be returned to EA Elektro-Automatik for scrapping, unless the person operating the piece of equipment or another, delegated person is conducting the disposal. Our equipment falls under these regulations and is accord-...

  • Seite 97: Safety

    ELR 9000 Series Safety 1.7.1 Safety notices Mortal danger - Hazardous voltage • Electrical equipment operation means that some parts will be under dangerous voltage. Therefore all parts under voltage must be covered! • All work on connections must be carried out under zero voltage (input not connected to voltage sources) and may only be performed by qualified and informed persons.

  • Seite 98: Responsibility Of The Operator

    ELR 9000 Series 1.7.3 Responsibility of the operator Operator is any natural or legal person who uses the equipment or delegates the usage to a third party, and is responsible during its usage for the safety of the user, other personnel or third parties.

  • Seite 99: Alarm Signals

    ELR 9000 Series 1.7.5 Alarm signals The equipment offers various possibilities for signalling alarm conditions, however, not for danger situations. The signals may be optical (on the display as text) acoustic (piezo buzzer) or electronic (pin/status output of an analog interface).

  • Seite 100: Specific Technical Data (Eu Models)

    ELR 9000 Series 1.8.3 Specific technical data (EU models) Model EU 3.5 kW ELR 9080-170 ELR 9250-70 ELR 9500-30 ELR 9750-22 AC Input/Output Input/output voltage 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N Input/output connection L,N,PE...
  • Seite 101 ELR 9000 Series Model EU 3.5 kW ELR 9080-170 ELR 9250-70 ELR 9500-30 ELR 9750-22 Analog interface Set value inputs U, I, P, R Actual value output U, I Control signals DC on/off, Remote on/off, R mode on/off Status signals...
  • Seite 102 ELR 9000 Series Model EU 7 kW ELR 9080-340 ELR 9250-140 ELR 9500-60 ELR 9750-44 ELR 91000-30 AC Input/Output 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N Input/output voltage 340...440 V L-L 340...440 V L-L 340...440 V L-L...
  • Seite 103 ELR 9000 Series Model EU 7 kW ELR 9080-340 ELR 9250-140 ELR 9500-60 ELR 9750-44 ELR 91000-30 Analog interface Set value inputs U, I, P, R Actual value output U, I Control signals DC on/off, Remote on/off, R mode on/off...
  • Seite 104 ELR 9000 Series Model EU 10.5 kW ELR 9080-510 ELR 9250-210 ELR 9500-90 ELR 9750-66 ELR 91500-30 AC Input/Output 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N 195...253 V L-N Input/output voltage 340...440 V L-L 340...440 V L-L 340...440 V L-L...
  • Seite 105 ELR 9000 Series Model EU 10.5 kW ELR 9080-510 ELR 9250-210 ELR 9500-90 ELR 9750-66 ELR 91500-30 Analog interface Set value inputs U, I, P, R Actual value output U, I Control signals DC on/off, Remote on/off, R mode on/off...

  • Seite 106: Specific Technical Data (Us Models)

    ELR 9000 Series 1.8.4 Specific technical data (US models) Model US 3.1 kW ELR 9080-170 ELR 9250-70 ELR 9500-30 ELR 9750-22 AC Input/Output Input/output voltage 208 V, ±10%, L-L 208 V, ±10%, L-L 208 V, ±10%, L-L 208 V, ±10%, L-L...
  • Seite 107 ELR 9000 Series Model US 3.1 kW ELR 9080-170 ELR 9250-70 ELR 9500-30 ELR 9750-22 Analog interface Set value inputs U, I, P, R Actual value output U, I Control signals DC on/off, Remote on/off, R mode on/off Status signals...
  • Seite 108 ELR 9000 Series Model US 6.2 kW ELR 9080-340 ELR 9250-140 ELR 9500-60 ELR 9750-44 ELR 91000-30 AC Input/Output Input/output voltage 208 V, ±10%, L-L 208 V, ±10%, L-L 208 V, ±10%, L-L 208 V, ±10%, L-L 208 V, ±10%, L-L...
  • Seite 109 ELR 9000 Series Model US 6.2 kW ELR 9080-340 ELR 9250-140 ELR 9500-60 ELR 9750-44 ELR 91000-30 Analog interface Set value inputs U, I, P, R Actual value output U, I Control signals DC on/off, Remote on/off, R mode on/off...
  • Seite 110 ELR 9000 Series Model US 9.3 kW ELR 9080-510 ELR 9250-210 ELR 9500-90 ELR 9750-66 ELR 91500-30 AC Input/Output Input/output voltage 208 V, ±10%, L-L 208 V, ±10%, L-L 208 V, ±10%, L-L 208 V, ±10%, L-L 208 V, ±10%, L-L...
  • Seite 111 ELR 9000 Series Model US 9.3 kW ELR 9080-510 ELR 9250-210 ELR 9500-90 ELR 9750-66 ELR 91500-30 Analog interface Set value inputs U, I, P, R Actual value output U, I Control signals DC on/off, Remote on/off, R mode on/off...

  • Seite 112: Views

    ELR 9000 Series 1.8.5 Views Figure 1 - Front side Figure 2 - Back side of standard version (picture shows EU model) EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 22 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de...
  • Seite 113 ELR 9000 Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 23 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
  • Seite 114 ELR 9000 Series Figure 5 - View from above EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 24 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
  • Seite 115 ELR 9000 Series Figure 6 - Control Panel Overview of the elements of the operating panel For a detailed description see section „1.9.6. The control panel (HMI)“ and „1.9.6.2. Rotary knobs“. Touchscreen display Used for selection of set values, menus, conditions and display of actual values and status.

  • Seite 116: Construction And Function

    General description The electronic high performance loads of the ELR 9000 series are especially suitable for test systems and industrial controls due to their compact construction of a 19” enclosure with 3 height units (3U). Apart from basic functions of electronic loads, set point curves can be produced in the integrated function generator (sine, rectangular, triangular and other curve types).

  • Seite 117: Scope Of Delivery

    Automatic Isolation Unit External automatic isolation unit (AIU, former german name: ENS) with contactors (for one ELR 9000 up to 10.5 kW) or without contactors (bigger system where ENS2 contactors are installed by the user), which might be required to be installed for the operation of an energy recovering device which is connected to a public grid.

  • Seite 118: The Control Panel (Hmi)

    ELR 9000 Series 1.9.6 The control panel (HMI) The HMI (Human Machine Interface) consists of a display with touchscreen, two rotary knobs, a button and a USB-A port. 1.9.6.1 Touchscreen display The graphic touchscreen display is divided into a number of areas. The complete display is touch sensitive and can be operated by finger or stylus to control the equipment.

  • Seite 119: Rotary Knobs

    ELR 9000 Series • Status display (upper right) This area displays various status texts and symbols: Display Description Locked The HMI is locked Unlocked The HMI is unlocked Remote: The device is under remote control from..Analog ..the built-in analog interface USB &...
  • Seite 120 ELR 9000 Series 1.9.6.4 Resolution of the displayed values In the display, set values can be adjusted in variable increments. The number of decimal places depends on the device model. The values have 3 to 5 digits. Actual and set values always have the same number of digits.

  • Seite 121: Usb-Port Type B (Back Side)

    The device can be addressed via this port either using the international standard ModBus protocol or by SCPI language. The device recognises the message protocol used automati- cally. Details for remote control can be found on the web site of Elektro-Automatik or on the included medium.

  • Seite 122: Share" Connector

    ELR 9000 Series 1.9.10 “Share” connector The 2 pole socket (“Share”) on the back side of the device is provided for connection to equally named sockets on compatible electronic loads when establishing parallel connection where symmetric current distribution is required, as well as compatible power supplies to build a two-quadrants operation setup.

  • Seite 123: Installation & Commissioning

    2.1.2 Packaging It is recommended to keep the complete transport packaging for the lifetime of the device for relocation or return to Elektro-Automatik for repair. Otherwise the packaging should be disposed of in an environmentally friendly way. 2.1.3 Storage In case of long term storage of the equipment it is recommended to use the original packaging or similar. Storage must be in dry rooms, if possible in sealed packaging, to avoid corrosion, especially internal, through humidity.

  • Seite 124: Preparation

    Preparation Mains connection of an energy back-feeding electronic load of ELR 9000 series is done via the included 5 pole plug on the back of the device. Wiring of the plug is at least 3 strand or, for some models, 5 strand of suitable cross section and length.

  • Seite 125: Mains Connection (Ac)

    ELR 9000 Series 2.3.4 Mains connection (AC) • Connection to an AC mains supply may only be carried out by qualified personnel! • Cable cross section must be suitable for the maximum input/output current of the device (see table below)! • Before plugging in the input plug ensure that the device is switched off by its mains switch!
  • Seite 126 ELR 9000 Series 2.3.4.2 US models for 208 V Unlike the european version which uses phases L and N for supply, the “US 208 V” models (see model name ad- dition on the type plate) make use of L-L voltage of the standard 120 V three-phase supply. The included mains plug is 4-pole, means three phases plus ground (PE).
  • Seite 127 This applies the same way for all other ELR 9000 power ratings. The existing installation concept must be taken into regard when connecting further ELR 9000 units and consum- ers in order to avoid damages and accidents. Schematic depiction with 1 recovering load:...

  • Seite 128: Connection To Dc Sources

    ELR 9000 Series 2.3.5 Connection to DC sources In the case of a device with a high nominal current and hence a thick and heavy DC connec- tion cable it is necessary to take account of the weight of the cable and the strain imposed on the DC connection.

  • Seite 129: Grounding Of The Dc Input

    ELR 9000 Series Examples of the type 1 terminal: • 90 ° up or down • space saving in depth • no bending radius • horizontal lead • space saving in height • large bending radius 2.3.6 Grounding of the DC input Individually operated devices can always be grounded from the DC minus pole, i.e.

  • Seite 130: Connecting The "Share" Bus

    Installation of an AnyBus interface module The various interface modules, which are available for ELR 9000 standard version models with Anybus slot, can be retrofitted by the user and are exchangeable with each other. The settings for the currently installed module vary and need to be checked and, if necessary, corrected on initial installation and after module exchange.

  • Seite 131: Connecting The Analog Interface

    ELR 9000 Series 2.3.10 Connecting the analog interface The 15 pole connector (Type: Sub-D, D-Sub) on the rear side is an analog interface. To connect this to a control- ling hardware (PC, electronic circuit), a standard plug is necessary (not included in the scope of delivery). It is generally advisable to switch the device completely off before connecting or disconnecting this connector, but at least the DC input.

  • Seite 132: Initial Commission

    ELR 9000 Series 2.3.12 Initial commission For the first start-up after purchasing and installing the device, the following procedures have to be executed: • Confirm that the connection cables to be used are of a satisfactory cross section! • Check if the factory settings of set values, safety and monitoring functions and communication are suitable for your intended application of the device and adjust them if required, as described in the manual! • In case of remote control via PC, read the additional documentation for interfaces and software!

  • Seite 133: Operation And Application

    ELR 9000 Series Operation and application Personal safety • In order to guarantee safety when using the device, it is essential that only persons operate the device who are fully acquainted and trained in the required safety measures to be taken when working with dangerous electrical voltages • For models which accept dangerous voltages, the included DC terminal cover, or an equivalent,...

  • Seite 134: Current Regulation / Constant Current / Current Limitation

    ELR 9000 Series 3.2.2 Current regulation / constant current / current limitation Current regulation is also known as current limitation or constant current mode (CC) and is fundamental to the normal operation of an electronic load. The DC input current is held at a predetermined level by varying the internal resistance according to Ohm’s law R = U / I such that, based on the input voltage, a constant current flows.

  • Seite 135: Alarm Conditions

    ELR 9000 Series Alarm conditions This section only gives an overview about device alarms. What to do in case your device indi- cates an alarm condition is described in section „3.6. Alarms and monitoring“. As a basic principle, all alarm conditions are signalled optically (text + message in the display), acoustically (if activated) and as a readable status and alarm counter via the digital interface.

  • Seite 136: Manual Operation

    ELR 9000 Series Manual operation 3.4.1 Powering the device The device should, as far as possible, always be switched on using the rotary switch on the front of the device. Alternatively this can take place using an external cutout (contactor, circuit breaker) of suitable current capacity.
  • Seite 137 ELR 9000 Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 47 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
  • Seite 138 ELR 9000 Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 48 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
  • Seite 139 ELR 9000 Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 49 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
  • Seite 140 ELR 9000 Series 3.4.3.1 Menu “General Settings” Setting P. Description Allow remote control Selection “NO” means that the device cannot be remotely controlled over either the digital or analog interfaces. If remote control is not allowed, the status will be shown as “Local”...
  • Seite 141 ELR 9000 Series 3.4.3.2 Menu “User Events” See „3.6.2.1 User defined events“ on page 65. 3.4.3.3 Menu “Profiles” See „3.8 Loading and saving a user profile“ on page 66. 3.4.3.4 Menu “Overview” This menu page displays an overview of the set values (U, I, P or U, I, P, R) and alarm settings as well as adjust- ment limits.
  • Seite 142 ELR 9000 Series IF Level 1 Description Node Address Selection of the Profibus or node address of the device within range 1...125 via direct input Function Tag String input box for a user-definable text which describes the Profibus slave function tag.
  • Seite 143 ELR 9000 Series IF Level 1 Level 2 Description Node Address Selection of the CANopen node address in the range 1...127 via direct input Baud Rate AUTO Automatic detection of the bus baud rate.(speed) Automatically sets baud rate and node address Manual Manual selection of the baud rate that is used by the CANopen interface.

  • Seite 144: Backlight

    ELR 9000 Series Element Description Com Timeout Timeout USB/RS232 (in milliseconds) Default value: 5, Range: 5...65535 Defines the max. time between two subsequent bytes or blocks of a transferred message. For more information about the timeout refer to the external programming documentation “Programming ModBus &...

  • Seite 145: Adjustment Limits

    Changing the operating mode In general, the manual operation of an ELR 9000 distinguishes between three operating modes which are tied to set value input using the rotary knobs or ten-key pad. This assignment must be changed if one of the four set values is to be adjusted which is currently not available.

  • Seite 146: Manual Adjustment Of Set Values

    ELR 9000 Series 3.4.6 Manual adjustment of set values The set values for voltage, current, power and resistance are the fundamental operating possibilities of an elec- tronic load and hence the two rotary knobs on the front of the device are always assigned to two of the four values in manual operation.

  • Seite 147: The Meter Bars

    ► How to remotely switch the DC input on or off via the digital interface See the external documentation “Programming Guide ModBus & SCPI” if you are using custom software, or refer to the external documentation of LabView VIs or other documentation provided by EA Elektro-Automatik. EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de...

  • Seite 148: Remote Control

    “Local” period 3.5.3 Remote control via a digital interface 3.5.3.1 Selecting an interface The standard models of series ELR 9000 support, in addition to the built-in USB port, the following optionally available interface modules: Short ID Type Ports Description*...

  • Seite 149: Remote Control Via The Analog Interface (Ai)

    General information about the interface modules With the standard models of series ELR 9000, one of the plug-in and retrofittable modules listed in 3.5.3.1 can be installed. It can take over remote control of the device alternatively to the built-in USB type B on the back side or the analog interface.
  • Seite 150 ELR 9000 Series 3.5.4.2 Resolution and sample rate The analog interface is internally sampled and processed by a digital microcontroller. This causes a limited resolu- tion of analog steps. The resolution is the same for set values (VSEL etc.) and actual values (VMON/CMON) and is 26214.

  • Seite 151: Application Examples

    ELR 9000 Series 3.5.4.5 Overview of the Sub-D Socket 3.5.4.6 Simplified diagram of the pins Digital Input (DI) Analog Input (AI) It requires to use a switch with low resist- High resistance input (impedance V~0.5 ance (relay, switch, circuit breaker etc.) in >40 k..100 kΩ) for an OA circuit.
  • Seite 152 ELR 9000 Series • Remote control is not active In this mode of operation pin “REM-SB” can serve as lock, preventing the DC input from being switched on by any means. This results in following possible situations: Parameter  Behaviour input „REM-SB“...

  • Seite 153: Alarms And Monitoring

    ELR 9000 Series Alarms and monitoring 3.6.1 Definition of terms There is a clear distinction between equipment alarms (see „3.3. Alarm conditions“) such as overvoltage or over- heating, and user defined events such as e.g OVD overvoltage monitoring. Whilst device alarms serve to protect the device by initially switching off the DC input, user defined events can switch off the DC input (Action = ALARM), but can also simply give an acoustic signal to make the user aware.
  • Seite 154 ELR 9000 Series Some device alarms are configurable: Alarm Meaning Description Range Indication OverVoltage Triggers an alarm if the DC input voltage reaches the Display, analog 0 V...1.1*U Protection defined threshold. The DC input will be switched off. IF, digital IF...
  • Seite 155 ELR 9000 Series 3.6.2.1 User defined events The monitoring functions of the device can be configured for user defined events. By default, events are deactivated (action = NONE). Contrary to device alarms, the events only work while the DC input is switched on. It means, for instance, that you cannot detect undervoltage (UVD) anymore after switching the DC input off and the voltage is still sinking.

  • Seite 156: Control Panel (Hmi) Lock

    ELR 9000 Series Control panel (HMI) lock In order to avoid the accidental alteration of a value during manual operation, the rotary knobs or the touchscreen can be locked so that no alteration of values will be accepted without prior unlocking.

  • Seite 157: The Function Generator

    ELR 9000 Series The function generator 3.9.1 Introduction The built-in function generator is able to create various signal forms and apply these to the set value of voltage or current. In manual operation, all generator functions are available for access on the front panel. In remote control, only the customisable arbitrary generator and a XY function are available.

  • Seite 158: Manual Operation

    ELR 9000 Series 3.9.4 Manual operation 3.9.4.1 Function selection and control Via the touchscreen one of the functions described above can be called up, configured and controlled. Selection and configuration are only possible when the input is switched off. ► How to select a function and adjust parameters Tap the touch area on the main screen.

  • Seite 159: Sine Wave Function

    ELR 9000 Series ► How to start and stop a function The function can be started either by tapping or pushing the “On/Off” button, if the DC input is currently switched off. The function then starts immediately. In case START is used while the DC input is still switched off, it will be switched on automatically.

  • Seite 160: Rectangular Function

    ELR 9000 Series Schematic diagram: Application and result: A triangular wave signal for input current (direct) or input voltage (indirect) is generated. The positive and negative slope times are variable and can be set independently. The offset shifts the signal on the Y-axis.

  • Seite 161: Trapezoidal Function

    ELR 9000 Series 3.9.8 Trapezoidal function The following parameters can be configured for a trapezoidal curve function: Value Range Description I(A), U(A) 0...(Nominal value - (Off)) of U, I A = Amplitude of the signal to be generated I(Off), U(Off) 0...(Nominal value - (A)) of U, I...

  • Seite 162: Arbitrary Function

    ELR 9000 Series 3.9.10 Arbitrary function The arbitrary (freely definable) function offers the user further scope. Up to 100 sequences are available for use for current I and voltage U, all of which have the same parameters but which can be differently configured so that a complex function process can be built up.
  • Seite 163 ELR 9000 Series Schematic diagram: Applications and results: Example 2 Focussing 1 cycle of 1 sequence from 100: The DC values at start and end are the same but the AC (amplitude) not. The end value is higher than the start so that the amplitude increases with each new half sine wave continuously through the sequence.
  • Seite 164 ELR 9000 Series By linking together a number of differently configured sequences, complex progressions can be created. Smart configuration of the arbitrary generator can be used to match triangular, sine, rectangular or trapezoidal wave func- tions and thus, e.g. a sequence of rectangular waves with differing amplitudes or duty cycles could be produced.
  • Seite 165 ELR 9000 Series 3.9.10.1 Loading and saving the arbitrary function The 100 sequences of the arbitrary function, which can be manually configured with the control panel of the device and which are applicable either to voltage (U) or current (I), can be saved to or loaded from a common USB flash drive via the front side USB port.

  • Seite 166: Ramp Function

    ELR 9000 Series ► How to save a sequence table (100 sequences) to a USB flash drive: Do not plug the USB flash drive yet or remove it. Access the function selection menu of the function generator via MENU -> Function Generator -> Arbitrary...
  • Seite 167 ELR 9000 Series Uploading of a table from a USB flash drive must use text files in CSV format (.csv). Plausibil- ity is checked on loading (values not too high, number of values correct),and possible errors reported in which case the table will not be loaded.

  • Seite 168: Battery Test Function

    ELR 9000 Series 3.9.13 Battery test function Function “Battery test” is only available with electronic loads and is used to dis- charge various types of batteries with specific parameters defined by the user. There is basically the choice to select between static and dynamic test mode.

  • Seite 169: Global Settings

    ELR 9000 Series 3.9.13.2 Dynamic mode The following parameters can be configured for function “Battery test” in mode “Dynamic”: Value Range Description 0...Nominal value of I Discharge current in Ampere, upper and lower value, arbitrarily adjustable. Rule: t belongs to I...

  • Seite 170: Remote Control Of The Function Generator

    ELR 9000 Series The same values as recorded to the log file are also shown in the display during test run: 3.9.13.5 Handling During the battery test run, no matter if static or dynamic mode, the interaction is limited. Parameters cannot be adjusted.

  • Seite 171: Other Applications

    ELR 9000 Series 3.10 Other applications 3.10.1 Series connection Series connection is not a permissible operating method for electronic loads and must not be installed or operated under any circumstances! 3.10.2 Parallel operation in master-slave (MS) Multiple devices of same kind and model can be connected in parallel in order to create a system with higher total current and hence higher power.
  • Seite 172 ELR 9000 Series ► How to connect the master-slave bus Switch off all units that are to be connected and connect them together with a network cable (CAT3 or bet- ter, not included). It doesn’t matter which of the two master-slave connection sockets (RJ45, backside) is connected to the next unit.
  • Seite 173 ELR 9000 Series ► Step 3: Initialising the master The master unit and the whole master-slave system still need to be initialised. In the main screen of the master unit, after quitting the setting menus, a pop-up will appear: Tapping INITIALIZE will cause the unit to search again for slaves and then to configure itself for set and actual values accordingly.
  • Seite 174 ELR 9000 Series 3.10.2.6 Alarms and other problem situations Master-slave operation, due to the connection of multiple units and their interaction, can cause additional problem situations which do not occur when operating individual units. For such occurrences the following regulations have been defined: • Generally, if the master loses connection to any slave, it will generate an MSP (master-slave protection) alarm,...

  • Seite 175: Two Quadrants Operation (2Qo)

    (see section „1.9.10. “Share” connector“) and a sink, in this case a series ELR 9000 electronic load. The source and the sink function alternately in order to test a device, such as a battery, by deliberate charging and discharging as part of a functional test, or a motor by clipping excess energy with the sink.
  • Seite 176 ELR 9000 Series Configuration C: E-LOAD n PSU n Multiple e-loads and multiple power supplies for increased total performance, plus 1 test object (E.U.T). The combination of load units and power supply units each create a block, a system with certain power. Here it is also...
  • Seite 177 ELR 9000 Series 2. Charging the battery to 27 V Setup: Voltage on the power supply set to 27 V Reaction: the power supply will charge the battery with a maximum current of 50 A, which will gradually reduce with increasing voltage as a reaction to the changing internal resistance of the battery. The load absorbs no cur- rent at this charging phase, because it is controlled via the Share and set to a certain voltage, which is still higher than the actual battery voltage and the actual output voltage of the power supply.

  • Seite 178: Servicing And Maintenance

    Contact the supplier in case of suspicion and elicit the steps to be taken. It will then usually be necessary to return the device to Elektro-Automatik (with or without warranty). If a return for checking or repair is to be carried out, ensure that: • the supplier has been contacted and it is clarified how and where the equipment should be sent.

  • Seite 179: Calibration

    4.3.1 Preface The devices of series ELR 9000 feature a function to re-adjust the most important input values when doing a calibration and in case these values have moved out of tolerance. The re-adjustment is limited to compensate small differences of up to 1% or 2% of the max. value. There are several reasons which could make it necessary to re-adjust a unit: component aging, component deterioration, extreme ambient conditions, high frequent use.

  • Seite 180: Set Values

    ELR 9000 Series 4.3.3.1 Set values ► How to calibrate the input voltage Adjust the connected voltage source to approx. 102% of the maximum voltage specified for the ELR device. For the example with an 80 V ELR this would be 81.6 V for the source. Set the current limitation of the voltage source to 5% of the nominal current specified for ELR device, for this example it is 8.5 A.

  • Seite 181: Save And Exit

    Service & Support General Repairs, if not otherwise arranged between supplier and customer, will be carried out by EA Elektro-Automatik. For this the equipment must generally be returned to the manufacturer. No RMA number is needed. It is sufficient to package the equipment adequately and send it, together with a detailed description of the fault and, if still under guarantee, a copy of the invoice, to the following address.
  • Seite 184 EA-Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-33 41747 Viersen Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...

Inhaltsverzeichnis
