- Seite 1 Betriebsanleitung PS 2000 B TFT Single DC-Labornetzgerät Doc ID: PS2SDE Revision: 17 Date: 11/2020...
-
Seite 3: Inhaltsverzeichnis
Stromregelung / Konstantstrom / Strombe- grenzung ............18 3.2.3 Leistungsbegrenzung ........18 Alarmzustände ..........19 3.3.1 Übertemperatur (Overtemperature) ....19 3.3.2 Überspannung (Overvoltage) ......19 www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 3 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 4: Allgemeines
Hinweissymbol für allgemeine Sicherheitshinweise (Gebote und Verbote zur Schadensverhütung) Allgemeiner Hinweis Gewährleistung und Garantie Elektro-Automatik garantiert die Funktionsfähigkeit der Geräte im Rahmen der ausgewiesenen Leistungsparameter. Die Gewährleistungsfrist beginnt mit der mängelfreien Übergabe. Die Garantiebestimmungen sind den allgemeinen Geschäftsbedingungen (AGB) der EA Elektro-Automatik GmbH entnehmen. -
Seite 5: Entsorgung Des Gerätes
Ein Gerät, das zur Entsorgung vorgesehen ist, muß laut europaweit geltenden Gesetzen und Verordnungen (Elek- troG, WEEE) von Elektro-Automatik zurückgenommen und entsorgt werden, sofern der Betreiber des Gerätes oder ein von ihm Beauftragter das nicht selbst erledigt. Unsere Geräte unterliegen diesen Verordnungen und sind dementsprechend mit diesem Symbol gekennzeichnet: Produktschlüssel... -
Seite 6: Sicherheit
Gerät ist gegen Überspannungen nicht geschützt, diese können das Gerät zerstören. • Konfigurieren Sie Schutzfunktionen gegen Überstrom usw., die das Gerät für die anzuschlie- ßende Last bietet, stets passend für die jeweilige Anwendung! www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 6 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230... -
Seite 7: Verantwortung Des Bedieners
Als Fachpersonal gilt, wer aufgrund seiner beruflichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen in der Lage ist, die übertragenen Arbeiten ordnungsgemäß auszuführen, mög- liche Gefahren selbständig zu erkennen und Personen- oder Sachschäden zu vermeiden. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 7 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 8: Alarmsignale
Farbige TFT-Anzeige, 320 x 240 Punkte Bedienelemente: 2 Drehknöpfe mit Tastfunktion, 2 Drucktasten Die Nennwerte des Gerätes bestimmen den maximal einstellbaren Bereich. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 8 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230... -
Seite 9: Spezifische Technische Daten
(1 Bezogen auf den Nennwert definiert die Genauigkeit die maximale Abweichung zwischen Sollwert und Istwert. (2 RMS-Wert: NF 0...300 kHz, PP-Wert: HF 0...20MHz. (3 Der Fehler der Anzeige addiert sich zum Fehler des Istwertes am DC-Ausgang. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 9 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230... - Seite 10 (1 Bezogen auf den Nennwert definiert die Genauigkeit die maximale Abweichung zwischen Sollwert und Istwert. (2 RMS-Wert: NF 0...300 kHz, PP-Wert: HF 0...20MHz (3 Der Fehler der Anzeige addiert sich zum Fehler des Istwertes am DC-Ausgang www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 10 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230...
-
Seite 11: Ansichten

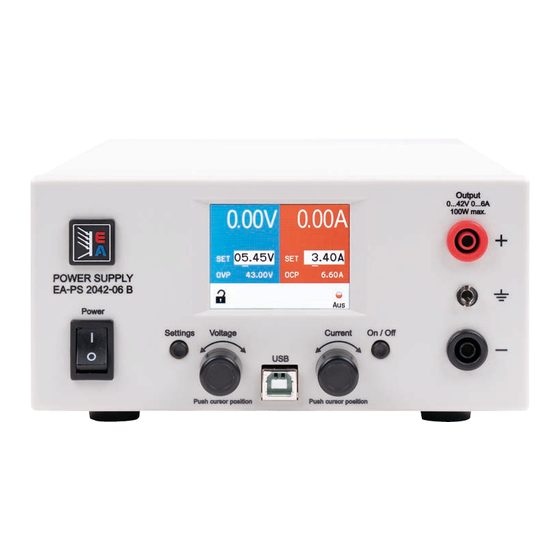

Ansichten Bild 1 - Vorderseite Bild 2 - Rückseite 100 W / 160 W Bild 3 - Rückseite 320 W www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 11 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 12: Übersicht
Metallbuchse für 4 mm Stecker, mit PE (Erdung) verbunden ist. Lüfter Nur bei 320 W-Modellen vorhanden. Dient zur Kühlung durch Abgabe der warmen Luft nach hinten. Ist temperaturgeregelt. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 12 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230... -
Seite 13: Aufbau Und Funktion
Im jeweils farblich gleichen Bereich des Sollwertes wird bei eingeschaltetem DC-Ausgang die aktuelle Regelungsart CV oder CC angezeigt, wie im Beispiel oben mit CC gezeigt. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 13 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 14: Einheit Bereich
3 A / 5 A / 6 A 3 0,01 A 84 V 4 0,01 V 10 A / 20 A 4 0,01 A www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 14 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 15: Installation & Inbetriebnahme
Es wird empfohlen, die komplette Transportverpackung (Lieferverpackung) für die Lebensdauer des Gerätes aufzubewahren, um sie für den späteren Transport des Gerätes an einen anderen Standort oder Einsendung des Gerätes an Elektro-Automatik zwecks Reparatur wiederverwenden zu können. Im anderen Fall ist die Verpackung umweltgerecht zu entsorgen. -
Seite 16: Anschließen Von Dc-Lasten
Falls der oben beschriebene CDC-Treiber auf Ihrem System nicht vorhanden ist oder aus irgendeinem Grund nicht richtig funktionieren sollte, können kommerzielle Anbieter Abhilfe schaffen. Suchen und finden Sie dazu im Internet diverse Anbieter mit den Schlüsselwörtern „cdc driver windows“ oder „cdc driver linux“ oder „cdc driver macos“. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 16 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 17: Bedienung Und Verwendung
Beispiel Belastung: die Ausgangsspannung bricht kurz- kurzzeitig über den eingestellten Wert. t = Ausregelzeit zeitig unter den eingestellten Wert ein. t = Ausregelzeit www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 17 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230... -
Seite 18: Stromregelung / Konstantstrom / Strombegrenzung
Formeln U und I angepaßt wird Somit können z. B. beide Sollwerte niemals gleichzeitig auf 100% gesetzt sein. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 18 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230... -
Seite 19: Alarmzustände
Diese Schutzfunktion dient nicht dem Schutz des Netzgerätes, sondern dem Schutz der angeschlossenen Last, damit diese nicht durch zu hohen Strom beschädigt oder bei einem Defekt, der überhöhten Strom zur Folge hat, nicht irreparabel zerstört wird. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 19 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 20: Manuelle Bedienung
Das Menü hat zwei Ebenen. Die 1. Ebene kann aus der 2. heraus auch erreicht werden, indem man mit dem linken Drehknopf oben links auf Menü geht und auf den Drehknopf drückt. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 20 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 21: Beleuchtung
Gehört zu HMI Sperrung. Hier kann die PIN geändert werden, sofern bekannt. HMI sperren? Sperrt die Bedieneinheit (HMI) bei Ja gewählt und nachdem das Menü verlassen wurde. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 21 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 22: Einstellgrenzen („Limits")
► So schalten Sie den DC-Ausgang über die digitale Schnittstelle ferngesteuert ein oder aus Siehe die Programmieranleitung auf dem mitgelieferten USB-Stick, falls Sie eigene Software erstellen bzw. siehe die Dokumentation für die mitgelieferten LabView VIs oder von Elektro-Automatik zur Verfügung gestellter Software. -
Seite 23: Bedieneinheit (Hmi) Sperren
HMI bleibt weiterhin gesperrt. Sollte die zusätzliche PIN-Sperre (siehe Menü „HMI- Einstell.“) aktiviert worden sein, erscheint eine weitere Abfrage zur Eingabe der PIN. Sofern diese richtig eingegeben wurde, wird das HMI entsperrt werden. www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 23 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 24: Fernsteuerung
Gerät ferngesteuert werden kann. Siehe dazu auch das Handbuch der Software. 3.5.2 Programmierung Details zur Programmierung des Gerätes sind in der Programmieranleitung zu finden, die mit dem Gerät auf einem USB-Stick mitgeliefert wird bzw. als Download auf der Elektro-Automatik Webseite verfügbar ist. 3.5.3 EasyPS2000 Die früher für die PS 2000 B Geräte mit blauer LCD-Anzeige angebotene Windows-Software funktioniert auch mit den Geräten mit TFT-Anzeige, weil diese Geräte abwärtskompatibel sind, jedoch bildet diese Software weiterhin... -
Seite 25: Instandhaltung & Wartung
Verdachtsfall den Lieferanten und klären Sie mit ihm weitere Schritte ab. Üblicherweise wird es dann nötig werden, das Gerät an Elektro-Automatik zwecks Reparatur (mit Garantie oder ohne) einzuschicken. Im Fall, daß eine Einsendung zur Überprüfung bzw. Reparatur ansteht, stellen Sie sicher, daß... -
Seite 26: Www.elektroautomatik.de
EA Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-37 41747 Viersen Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
