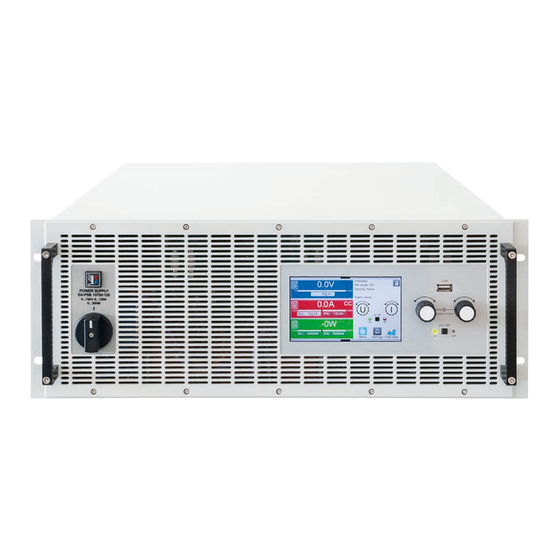

- Seite 1 Betriebsanleitung PSI 10000 4U DC-Hochleistungs-Netzgerät Hinweis: alles in diesem Dokument in Rot markierte ist noch nicht bestätigt und kann sich durch Hardware - und Softwareanpassungen ändern Doc ID: PSI10DE Revision: 01 Date: 12/2019...
-
Seite 3: Inhaltsverzeichnis
PSI 10000 4U Serie INHALT ALLGEMEINES Zu diesem Dokument ........5 2.3.5 Anschließen von DC-Lasten .......35 1.1.1 Aufbewahrung und Verwendung ....5 2.3.6 Anschließen der Fernfühlung ......36 1.1.2 Urheberschutz (Copyright) ......5 2.3.7 Erdung des DC-Ausgangs ......37 1.1.3 Geltungsbereich ..........5 2.3.8 Installation eines Schnittstellen-Moduls ..37 1.1.4... - Seite 4 PSI 10000 4U Serie 3.9 Nutzerprofile laden und speichern ....65 3.10 Der Funktionsgenerator .......66 3.10.1 Einleitung ............66 3.10.2 Allgemeines ..........66 3.10.3 Arbeitsweise ..........67 3.10.4 Manuelle Bedienung ........68 3.10.5 Sinus-Funktion ..........69 3.10.6 Dreieck-Funktion ..........69 3.10.7 Rechteck-Funktion ........70 3.10.8 Trapez-Funktion ...........70 3.10.9 DIN 40839-Funktion........71 3.10.10 Arbiträr-Funktion ..........72 3.10.11 Rampen-Funktion ........76...
-
Seite 5: Allgemeines
Gewährleistung und Garantie Elektro-Automatik garantiert die Funktionsfähigkeit der angewandten Verfahrenstechnik und die ausgewiesenen Leistungsparameter. Die Gewährleistungsfrist beginnt mit der mängelfreien Übergabe. Die Garantiebestimmungen sind den allgemeinen Geschäftsbedingungen (AGB) der EA Elektro-Automatik GmbH zu entnehmen. Haftungsbeschränkungen Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung geltender Normen und Vorschrif- ten, des Stands der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. -
Seite 6: Entsorgung Des Gerätes
PSI 10000 4U Serie Entsorgung des Gerätes Ein Gerät, das zur Entsorgung vorgesehen ist, muß laut europaweit geltenden Gesetzen und Verordnungen (ElektroG, WEEE) vom Hersteller zurückgenommen und entsorgt werden, sofern der Betreiber des Gerätes oder ein von ihm Beauftragter das nicht selbst erledigt. Unsere Geräte unterliegen diesen Verordnungen und sind dementsprechend mit diesem Symbol gekennzeichnet: Produktschlüssel... -
Seite 7: Sicherheit
PSI 10000 4U Serie Sicherheit 1.7.1 Sicherheitshinweise Lebensgefahr - Gefährliche Spannung • Beim Betrieb elektrischer Geräte stehen zwangsweise bestimmte Teile unter teils ge- fährlicher Spannung, mit Ausnahme der 40 V-Modelle gemäß SELV. Daher sind alle spannungsführenden Teile abzudecken! • Alle Arbeiten an den Anschlussklemmen müssen im spannungslosen Zustand des Gerätes erfolgen (DC-Ausgang nicht verbunden mit Last) und dürfen nur von Personen... -
Seite 8: Verantwortung Des Bedieners
PSI 10000 4U Serie 1.7.2 Verantwortung des Bedieners Das Gerät befindet sich im gewerblichen Einsatz. Das Personal unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Warn- und Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbe- reich gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden. Insbesondere gilt, daß die das Gerät bedienenden Personen: • sich über die geltenden Arbeitsschutzbestimmungen informieren. -
Seite 9: Alarmsignale
PSI 10000 4U Serie 1.7.5 Alarmsignale Das Gerät bietet diverse Möglichkeiten der Signalisierung von Alarmsituationen, jedoch nicht von Gefahrensitua- tionen. Die Signalisierung kann optisch (auf der Anzeige als Text), akustisch (Piezosummer) oder elektronisch (Pin/Meldeausgang an einer analogen Schnittstelle) erfolgen. Alle diese Alarme bewirken die Abschaltung des DC-Ausgangs. -
Seite 10: Spezifische Technische Daten
PSI 10000 4U Serie 1.8.3 Spezifische technische Daten Modell 30 kW PSI 10060-1000 PSI 10080-1000 PSI 10200-420 AC-Netzanschluß Nennspannungen (L-L) 380 / 400 / 480 V, ±10% Frequenz 45 - 66 Hz Anschlußart 3ph, PE Ableitstrom ≤ 3,5 mA Phasenstrom max. 56 A Leistungsfaktor ≈... - Seite 11 PSI 10000 4U Serie Modell 30 kW PSI 10060-1000 PSI 10080-1000 PSI 10200-420 Widerstandsregelung Einstellbereich 0...5 Ω 0...5 Ω 0...25 Ω Genauigkeit ≤ 0,3% vom Widerstandsbereich ± 0,1% vom Strombereich Anzeige: Einstellauflösung Siehe Abschnitt „1.9.6.4. Auflösung der Anzeigewerte“ Analoge Schnittstelle Steuereingänge U, I, P, R Monitorausgänge U, I Steuersignale DC-Ausgang ein/aus, Fernsteuerung ein/aus, Widerstandsmodus ein/aus...
- Seite 12 PSI 10000 4U Serie Modell 30 kW PSI 10360-240 PSI 10500-180 PSI 10750-120 AC-Netzanschluß Nennspannungen (L-L) 380 / 400 / 480 V, ±10% Frequenz 45 - 66 Hz Anschlußart 3ph, PE Ableitstrom ≤ 3,5 mA Phasenstrom max. 56 A Leistungsfaktor ≈ 0,99...
- Seite 13 PSI 10000 4U Serie Modell 30 kW PSI 10360-240 PSI 10500-180 PSI 10750-120 Widerstandsregelung Einstellbereich 0...90 Ω 0...170 Ω 0...370 Ω Genauigkeit ≤ 0,3% vom Widerstandsbereich ± 0,1% vom Strombereich Anzeige: Einstellauflösung Siehe Abschnitt „1.9.6.4. Auflösung der Anzeigewerte“ Analoge Schnittstelle Steuereingänge U, I, P, R Monitorausgänge U, I Steuersignale DC-Ausgang ein/aus, Fernsteuerung ein/aus, Widerstandsmodus ein/aus...
- Seite 14 PSI 10000 4U Serie Modell 30 kW PSI 11000-80 PSI 11500-60 PSI 12000-40 AC-Netzanschluß Nennspannungen (L-L) 380 / 400 / 480 V, ±10% Frequenz 45 - 66 Hz Anschlußart 3ph, PE Ableitstrom ≤ 3,5 mA Phasenstrom max. 56 A Leistungsfaktor ≈ 0,99...
- Seite 15 PSI 10000 4U Serie Modell 30 kW PSI 11000-80 PSI 11500-60 PSI 12000-40 Widerstandsregelung Einstellbereich 0...650 Ω 0...1500 Ω 0...2700 Ω Genauigkeit ≤ 0,3% vom Widerstandsbereich ± 0,1% vom Strombereich Anzeige: Einstellauflösung Siehe Abschnitt „1.9.6.4. Auflösung der Anzeigewerte“ Analoge Schnittstelle Steuereingänge U, I, P, R Monitorausgänge U, I Steuersignale DC-Ausgang ein/aus, Fernsteuerung ein/aus, Widerstandsmodus ein/aus...
-
Seite 16: Ansichten
PSI 10000 4U Serie 1.8.4 Ansichten www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 16 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... - Seite 17 PSI 10000 4U Serie www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 17 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
- Seite 18 PSI 10000 4U Serie www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 18 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
- Seite 19 PSI 10000 4U Serie www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 19 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
- Seite 20 PSI 10000 4U Serie www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 20 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
- Seite 21 PSI 10000 4U Serie Bild 6 - Ansicht von oben (Beispiel mit DC-Klemme Typ 1 und Wasserkühlungsaufbau) www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 21 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
-
Seite 22: Bedienelemente
PSI 10000 4U Serie 1.8.5 Bedienelemente Bild 7- Bedienfeld Übersicht der Bedienelemente am Bedienfeld Für eine genaue Erläuterung siehe Abschnitte „1.9.6. Die Bedieneinheit (HMI)“. Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen) Dient zur Auswahl von Sollwerten, Menüs, Zuständen, sowie zur Anzeige der Istwerte und des Status‘. -
Seite 23: Aufbau Und Funktion
PSI 10000 4U Serie Aufbau und Funktion 1.9.1 Allgemeine Beschreibung Die elektronischen Hochleistungsnetzgeräte der Serie PSI 10000 4U sind durch ihre hohe Leistung von 30 kW in vier Höheneinheiten (4U) besonders für Prüfsysteme in der Industrie geeignet. Die Serie bietet Modelle mit hohen Strömen oder hohen Spannungen, um ein besonders breites Spektrum an Anwendungsgebieten abdecken zu... -
Seite 24: Lieferumfang
PSI 10000 4U Serie 1.9.3 Lieferumfang 1 x Netzgerät 2 x Stecker für Fernfühlung 1 x USB-Kabel 1,8 m 1 x Set DC-Klemmenabdeckung (nur Modelle ab 360 V) 1 x Sense Klemmenabdeckung (nur Modelle ab 360 V) 1 x USB-Stick mit Dokumentation und Software 1 x AC-Anschlußstecker (Klemmtyp) -
Seite 25: Die Bedieneinheit (Hmi)
PSI 10000 4U Serie 1.9.6 Die Bedieneinheit (HMI) HMI steht für Human Machine Interface, auf Deutsch Mensch-Maschine-Schnittstelle, und besteht hier aus einer Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen), zwei Drehknöpfen, einem Taster und einem USB-Port. 1.9.6.1 Anzeige mit Touchscreen Die grafische Anzeige mit Touchscreen ist in mehrere Bereiche aufgeteilt. Die gesamte Oberfläche ist berührungs- empfindlich und kann mit dem Finger oder einem geeigneten Stift (Stylus) bedient werden, um das Gerät zu steuern. -
Seite 26: Tastfunktion Der Drehknöpfe
PSI 10000 4U Serie • Statusanzeigen (oben rechts) Dieses Feld zeigt diverse Statustexte und -symbole an: Anzeige Beschreibung Das HMI ist gesperrt Das HMI ist nicht gesperrt Fernsteuerung: Das Gerät befindet sich in Fernsteuerung durch... Analog ...die eingebaute Analogschnittstelle Ethernet ...die eingebaute Ethernetschnittstelle USB & andere ...die eingebaute USB-Schnittstelle oder steckbares Schnittstellen-Modul... -
Seite 27: Auflösung Der Anzeigewerte
PSI 10000 4U Serie 1.9.6.4 Auflösung der Anzeigewerte In der Anzeige können Sollwerte in festgelegten Schrittweiten eingestellt werden. Die Anzahl der Nachkommastellen hängt vom Gerätemodell ab. Die Werte haben 3 bis 5 Stellen. Ist- und Sollwerte haben die gleiche Stellenanzahl. -
Seite 28: Usb-Port (Rückseite)
PSI 10000 4U Serie 1.9.7 USB-Port (Rückseite) Der USB-Port auf der Rückseite des Gerätes dient zur Kommunikation mit dem Gerät, sowie zur Firmwareaktualisierung. Über das mitgelieferte USB-Kabel kann das Gerät mit einem PC verbunden werden (USB 2.0, USB 3.0). Der Treiber wird mitgeliefert und installiert einen virtuellen COM-Port. -
Seite 29: Share Bus"-Anschluß
PSI 10000 4U Serie 1.9.10 „Share BUS“-Anschluß Auf der Rückseite des Gerätes befinden sich zwei BNC-Buchsen für den digi- talen Share-Bus. Dieser Share-Bus ist bidirektional und verbindet den Master über „Share BUS Output“ in der Parallelschaltung mit dem nächsten Slave an dessen „Share BUS Input“ und dann zum nächsten usw. BNC-Kabel passender Länge können im Elektronikhandel erworben werden. -
Seite 30: Ethernet-Port
PSI 10000 4U Serie 1.9.13 Ethernet-Port Der RJ45-Ethernet/LAN-Port auf der Rückseite des Gerätes dient ausschließlich zur Kommunikation mit dem Gerät im Sinne von Fernsteuerung oder Monitoring. Dabei hat der Anwender grundsätzlich zwei Möglichkeiten des Zugriffs: 1. Eine Webseite (HTTP, Port 80), die normal in einem Browser über die IP oder den Hostnamen aufgerufen wird und die Informationen über das Gerät... -
Seite 31: Installation & Inbetriebnahme
PSI 10000 4U Serie Installation & Inbetriebnahme Transport und Lagerung 2.1.1 Transport • Die Griffe an der Vorderseite und Rückseite des Gerätes dienen nicht zum Tragen! • Das Gerät sollte aufgrund seines hohen Gewichts, je nach Modell, möglichst nicht per Hand transportiert werden bzw. darf, falls Transport per Hand nicht vermeidbar ist, nur am Gehäuse und nicht an den Aufbauten (Griffe, DC-Anschlußklemme, Drehknöpfe) gehalten werden... -
Seite 32: Vorbereitung
PSI 10000 4U Serie 2.3.2 Vorbereitung Für das netzseitige Anschließen des Gerätes ist ein 5-poliger Anschluß auf der Rückseite vorgesehen. Ein pas- sender Stecker ist im Lieferumfang enthalten. Für die Verkabelung des Steckers ist mindestens eine 4-polige (3x L, PE) Zuleitung mit entsprechendem Querschnitt und Länge vorzusehen. Volle Belegung mit 3 Phasen, N- und PE-Leiter ist zulässig. -
Seite 33: Anschließen An Das Stromnetz (Ac)
PSI 10000 4U Serie 2.3.4 Anschließen an das Stromnetz (AC) • Das Anschließen an eine AC-Stromversorgung darf nur durch entsprechend geschultes Per- sonal erfolgen! • Dimensionieren Sie den Querschnitt von Anschlußleitungen entsprechend des maximalen Eingangsstromes des Gerätes (siehe Tabelle)! • Stellen Sie vor dem Anstecken des Netzanschlußsteckers sicher, daß das Gerät am Netz- schalter ausgeschaltet ist! Das Gerät wird mit einem 5-poligen Netzanschlußstecker geliefert. - Seite 34 PSI 10000 4U Serie Bild 9- Beispiel für ein Netzanschlußkabel mit 5 Leitern (nicht im Lieferumfang enthalten) www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 34 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
-
Seite 35: Anschließen Von Dc-Lasten
PSI 10000 4U Serie 2.3.5 Anschließen von DC-Lasten • Bei einem Gerät mit hohem Nennstrom und demzufolge entsprechend dicken und schwe- ren DC-Anschlußleitungen sind das Gewicht der Leitungen und die Belastung der DC-An- schlußklemme am Gerät zu beachten und besonders bei Installation des Gerätes in einem 19"-Schrank oder ähnlich, wo die Leitungen am DC-Ausgang hängen, Zugentlastungen an-... -
Seite 36: Anschließen Der Fernfühlung
PSI 10000 4U Serie 2.3.6 Anschließen der Fernfühlung • Die Fernfühlung ist nur im Konstantspannungsbetrieb (CV) wirksam und der Fernfühlungs- anschluß sollte möglichst nur solange angeschlossen bleiben, wie CV benutzt wird, weil die Schwingneigung eines getakteten Systems durch Verbinden der Fernfühlung generell erhöht wird • Der Querschnitt von Fühlerleitungen ist unkritisch. -
Seite 37: Erdung Des Dc-Ausgangs
PSI 10000 4U Serie 2.3.7 Erdung des DC-Ausgangs Die Erdung eines der beiden DC-Anschlußpole ist grundsätzlich zulässig. Dadurch entsteht eine Potentialver- schiebung des anderen Pols gegenüber PE. Aus Isolationsgründen sind nur jedoch bestimmte, modellabhängige Potentialverschiebungen am DC-Minuspol bzw. DC-Pluspol zulässig. Siehe „1.8.3. Spezifische technische Daten“. -
Seite 38: Anschließen Der Analogen Schnittstelle
PSI 10000 4U Serie 2.3.9 Anschließen der analogen Schnittstelle Der 15-polige Anschluß (Typ: Sub-D, D-Sub) auf der Rückseite ist eine analoge Schnittstelle. Um diesen mit einer steuernden Hardware (PC, elektronische Schaltung) zu verbinden, ist ein handelsüblicher Sub-D-Stecker erforder- lich (nicht im Lieferumfang enthalten). Generell ist es ratsam, bei Verbindung oder Trennung dieses Anschlusses das Gerät komplett auszuschalten, mindestens aber den DC-Ausgang. -
Seite 39: Bedienung Und Verwendung
PSI 10000 4U Serie Bedienung und Verwendung Personenschutz • Um Sicherheit bei der Benutzung des Gerätes zu gewährleisten, darf das Gerät nur von Per- sonen bedient werden, die über die erforderlichen Sicherheitsmaßnahmen im Umgang mit gefährlichen elektrischen Spannungen unterrichtet worden sind • Bei Geräten, die eine berührungsgefährliche Spannung erzeugen können oder an diese ange-... -
Seite 40: Stromregelung / Konstantstrom / Strombegrenzung
PSI 10000 4U Serie 3.2.2 Stromregelung / Konstantstrom / Strombegrenzung Stromregelung wird auch Strombegrenzung oder Konstantstrombetrieb (kurz: CC) genannt. Der DC-Ausgangsstrom wird bei Netzgeräten konstant auf dem eingestellten Wert gehalten, wenn der in den Verbraucher fließende Strom den eingestellten Stromsollwert erreicht. Der aus einem Netzgerät fließende Strom ergibt sich aus der eingestellten Ausgangsspannung und dem tatsächlichen Widerstand des Verbrauchers. Ist der Strom unter dem eingestellten Wert, findet Spannungsregelung oder Leistungsregelung statt. Erreicht der Strom... -
Seite 41: Alarmzustände
PSI 10000 4U Serie Alarmzustände Dieser Abschnitt gibt nur eine Übersicht über mögliche Alarmzustände. Was zu tun ist im Fall, daß Ihr Gerät Ihnen einen Alarm anzeigt, wird in Abschnitt „3.6. Alarme und Überwachung“ erläutert. Grundsätzlich werden alle Alarmzustände optisch (Text + Meldung in der Anzeige), akustisch (wenn Alarmton aktiviert) und als auslesbarer Status, sowie Alarmzähler über digitale Schnittstelle signalisiert. -
Seite 42: Safety Ovp
PSI 10000 4U Serie 3.3.6 Safety OVP Dieser Extraschutz ist nur im 60 V-Modell verbaut. Ähnlich wie beim normalen Überspannungsalarm OVP (siehe 3.3.3) schaltet der „Sicherheits-OVP“ den DC-Ausgang zum Schutz der Applikation bzw. von Personen ab. Die- ser Alarm soll verhindern, daß das Gerät eine Ausgangsspannung von mehr als 60 V (Schutzgrenze nach SELV) ausgibt. -
Seite 43: Manuelle Bedienung
PSI 10000 4U Serie Manuelle Bedienung 3.4.1 Einschalten des Gerätes Das Gerät sollte möglichst immer am Netzschalter (Drehschalter, Vorderseite) eingeschaltet werden. Alternativ kann es über eine externe Trennvorrichtung (Hauptschalter, Schütz) mit entsprechender Strombelastbarkeit netz- seitig geschaltet werden. Nach dem Einschalten zeigt das Gerät für einige Sekunden in der Anzeige einige gerätespezifische Informationen (Modell, Firmwareversion(en) usw.), dann für 3 Sekunden eine Sprachauswahl und ist danach betriebsbereit. -
Seite 44: Allgemein
PSI 10000 4U Serie 3.4.3.1 Untermenü „Einstellungen“ Das Untermenü kann man auch direkt erreichen, wenn man in der Hauptanzeige „Einstell.“ antippt. Gruppe Einstellung & Beschreibung Sollwerte U, I, P, R Einstellung aller Sollwerte über Zehnertastatur Schutz OVP, OCP, OPP Schutzgrenzen setzen Limits U-min, U-max usw. - Seite 45 PSI 10000 4U Serie Gruppe Einstellung & Beschreibung Analogschnittstelle Pin 14 Pin 14 der Analogschnittstelle (siehe Abschnitt 3.5.4.3) signalisiert standardmäßig nur den Gerätealarm OVP. Dieser Parameter erlaubt es, auch die Gerätealarme OCP und OPP auf dem Pin auszugeben (7 mögliche Kombinationen): Alarm OVP •...
- Seite 46 PSI 10000 4U Serie Gruppe Einstellung & Beschreibung Master-Slave Modus Mit Option „Master“ oder „Slave“ wird der Master-Slave-Modus (kurz: MS) aktiviert und gleichzeitig die Funktion des Gerätes im MS-Verbund festgelegt. Näheres zum MS-Modus siehe Abschnitt „3.11.1. Parallelschaltung als Master-Slave (MS)“.
-
Seite 47: Beschreibung
PSI 10000 4U Serie 3.4.3.2 Untermenü „Profile“ Siehe „3.9 Nutzerprofile laden und speichern“ auf Seite 65. 3.4.3.3 Untermenü „Übersicht“ Dieses Untermenü zeigt eine Übersicht der aktuellen Sollwerte (U, I, P bzw. U, I, P, R), Gerätealarmschwellen, Event-Einstellungen, Einstellgrenzen, sowie eine Alarmhistorie (Anzahl aufgetretener Gerätealarme seit Einschal- ten des Gerätes) an. - Seite 48 PSI 10000 4U Serie IF Einstellung Beschreibung DHCP Das IF läßt sich von einem DHCP-Server eine IP und ggf. eine Subnetz- maske, sowie Gateway zuweisen. Falls kein DHCP-Server im Netzwerk ist, werden die aufgelisteten Netzwerkparameter gesetzt. IP-Adresse Diese Option ist standardmäßig aktiviert. Hier kann die IP-Adresse des Gerätes manuell festgelegt werden.
- Seite 49 PSI 10000 4U Serie IF Einstellung Beschreibung Baudrate Einstellung der CAN-Busgeschwindigkeit in den typischen Werten zwi- schen 10 kbps und 1Mbps. Standardwert: 500 kbps ID-Format Wahl des CAN-ID-Formates zwischen Standard (11 Bit IDs, 0h...7ffh) oder Extended (29 Bit IDs, 0h...1fffffffh) Busabschluß Ein- oder Ausschalten des elektronisch geschalteten, im Modul befind- lichen Busabschluß-Widerstandes. Standardeinstellung: aus Datenlänge Festlegung der Nachrichtenlänge aller vom Gerät gesendeten Nachrich- ten (Antworten).
- Seite 50 PSI 10000 4U Serie Gruppe Einstellung & Beschreibung Timeouts TCP Keep-Alive Aktiviert die Netzwerkfunktionalität TCP keep-alive für den Ethernet-Port und nutzt diese zur Aufrechterhaltung der Socketverbindung. Sofern keep-alive im Netzwerk unterstützt wird, deaktiviert das Gerät das einstellbare Ethernet-Timeout. Siehe „Timeout ETH“.
-
Seite 51: Einstellgrenzen (Limits)
PSI 10000 4U Serie 3.4.4 Einstellgrenzen (Limits) Die Einstellgrenzen gelten nur für die zugehörigen Sollwerte, gleichermaßen bei manueller Bedienung wie bei Fernsteuerung. Standardmäßig sind alle Sollwerte (U, I, P, R) von 0...102% einstellbar. Der volle Bereich kann in einigen Fällen, besonders zum Schutz von Anwendungen gegen Überspannung, hinder-... -
Seite 52: Sollwerte Manuell Einstellen
PSI 10000 4U Serie 3.4.6 Sollwerte manuell einstellen Die Einstellung der Sollwerte von Spannung, Strom und Leistung ist die grundlegende Bedienmöglichkeit eines Stromversorgungsgerätes und daher sind die beiden Drehknöpfe auf der Vorderseite des Gerätes bei manueller Bedienung stets zwei von diesen drei Sollwerten zugewiesen. -
Seite 53: Dc-Ausgang Ein- Oder Ausschalten
PSI 10000 4U Serie 3.4.7 DC-Ausgang ein- oder ausschalten Der DC-Ausgang des Gerätes kann manuell oder ferngesteuert aus- oder eingeschaltet werden. Das manuelle oder ferngesteuerte (digital) Einschalten des DC-Ausgangs kann durch den Ein- gangspin REM-SB der eingebauten Analogschnittstelle gesperrt sein. Siehe dazu auch 3.4.3.1 und Beispiel a) in 3.5.4.7. -
Seite 54: Das Dateiformat Beim Usb-Logging
PSI 10000 4U Serie 3.4.8.3 Das Dateiformat beim USB-Logging Typ: Textdatei im europäischen bzw. US-amerikanischem CSV-Format (je nach Einstellung) Aufbau (Standardformat gezeigt): Legende: U set / I set / P set / R set: Sollwerte U, I, P und R... -
Seite 55: Der Graph
PSI 10000 4U Serie Durch Antippen wird die zugehörige Funktion aktiviert. Symbole mit Schwarz auf Weiß zeigen eine momentan aktivierte Funktion an: Symbol Gehört zu Bedeutung USB-Logging läuft (Symbol ist nur verfügbar, wenn USB- USB-Logging Logging im Menü „Einstellungen“ aktiviert wurde) Master-Slave Master-Slave aktiviert, Gerät ist Master... -
Seite 56: Fernsteuerung
PSI 10000 4U Serie Fernsteuerung 3.5.1 Allgemeines Fernsteuerung ist grundsätzlich über eine der eingebauten Schnittstellen (analog, USB, Ethernet) oder über eins der optional erhältlichen digitalen Schnittstellen-Module möglich. Wichtig ist dabei, daß entweder nur die analoge oder eine der digitalen im Eingriff sein kann. Zu den digitalen zählt auch der Master-Slave-Bus. Das bedeutet, wenn man zum Beispiel versuchen würde bei aktiver analoger Fernsteuerung (Pin REMOTE = LOW) auf Fernsteuerung per digitaler Schnittstelle umzuschalten, würde das Gerät auf der digitalen Schnittstelle einen... -
Seite 57: Fernsteuerung Über Analogschnittstelle
PSI 10000 4U Serie 3.5.4 Fernsteuerung über Analogschnittstelle 3.5.4.1 Allgemeines Die fest eingebaute, galvanische getrennte, 15-polige analoge Schnittstelle, unten auch kurz als AS referenziert, befindet sich auf der Rückseite des Gerätes und bietet folgende Möglichkeiten: • Fernsteuerung von Strom, Spannung, Leistung und Innenwiderstand • Fernüberwachung Status (CC/CP, CV, DC-Ausgang) • Fernüberwachung Alarme (OT, OVP, OCP, OPP, PF) • Fernüberwachung der Istwerte... -
Seite 58: Spezifikation Der Analogschnittstelle
PSI 10000 4U Serie 3.5.4.3 Spezifikation der Analogschnittstelle Pin Name Typ* Bezeichnung Standardpegel Elektrische Eigenschaften 0…10 V bzw. 0...5 V entspre- Genauigkeit 0-5 V Bereich: < 0,4% ***** 1 VSEL Sollwert Spannung chen 0..100% von U Nenn Genauigkeit 0-10 V Bereich: < 0,2% ***** 0…10 V bzw. -
Seite 59: Übersicht Sub-D-Buchse
PSI 10000 4U Serie 3.5.4.5 Übersicht Sub-D-Buchse 3.5.4.6 Prinzipschaltbilder der Pins Analoger Eingang (AI) Digitaler Eingang (DI) Hochohmiger Eingang (Impedanz: V~0.5 Der DI ist intern vorgespannt und erfordert >40 k...100 kΩ) einer OP-Schaltung. daher einen möglichst niederohmigen Kontakt (Relais, Schalter, Schütz o.ä.) um das Signal sauber nach DGND zu AGND schalten. - Seite 60 PSI 10000 4U Serie • Fernsteuerung wurde nicht aktiviert In diesem Modus stellt der Pin eine Art Freigabe der Taste „On/Off“ am Bedienfeld des Gerätes bzw. des Befehls „DC-Ausgang ein/aus“ (bei digitaler Fernsteuerung) dar. Daraus ergeben sich folgende mögliche Situationen: Parameter Pegel an „Analog- schnitt- Verhalten Ausgang REM-SB stelle Rem-SB“...
-
Seite 61: Alarme Und Überwachung
PSI 10000 4U Serie Alarme und Überwachung 3.6.1 Begriffsdefinition Grundsätzlich wird zwischen Gerätealarmen (siehe „3.3. Alarmzustände“), wie Überspannung (OVP) oder Über- temperatur, sowie benutzerdefinierten Ereignissen wie z. B. OVD (Überspannungsüberwachung) unterschieden. Während Gerätealarme, bei denen immer der DC-Ausgang zunächst ausgeschaltet wird, zum Schutz des Gerätes und der angeschlossenen Last dienen, können benutzerdefinierte Ereignisse den DC-Ausgang abschalten (bei Aktion = Alarm), aber auch nur als akustisches Signal ausgegeben werden, das den Anwender auf etwas auf- merksam macht. - Seite 62 PSI 10000 4U Serie Diese Gerätealarme können nicht konfiguriert werden, da hardwaremäßig bedingt: Kurz Lang Beschreibung Meldeorte Löst einen Alarm aus, wenn die AC-Versorgung außerhalb der Spezifi- kationen des Gerätes arbeiten sollte (Unterspannung) oder wenn das Anzeige, Analog- Gerät von der AC-Versorgung getrennt wird, z. B. durch Ausschalten am Power Fail schnittst., digitale Netzschalter. Außerdem wird der DC-Ausgang ausgeschaltet, was in Schnittstellen Abhängigkeit von der Einstellung „DC-Ausgang nach PF-Alarm“...
-
Seite 63: Einstellbereich
PSI 10000 4U Serie 3.6.2.1 Benutzerdefinierbare Ereignisse (Events) Die Überwachungsfunktion des Gerätes kann über benutzerdefinierbare Ereignisse, nachfolgend Events genannt, konfiguriert werden. Standardmäßig sind die Events deaktiviert (Aktion = Keine) und funktionieren im Gegensatz zu Gerätealarmen nur solange der DC-Ausgang eingeschaltet ist. Das bedeutet, zum Beispiel, daß keine Unter- spannung mehr erfaßt würde, nachdem der Ausgang ausgeschaltet wurde und die Spannung noch fällt. -
Seite 64: Bedieneinheit (Hmi) Sperren
PSI 10000 4U Serie Bedieneinheit (HMI) sperren Um bei manueller Bedienung die versehentliche Verstellung eines Wertes zu verhindern, können die Drehknöpfe sowie der Touchscreen gesperrt werden, so daß keine Verstellung eines Wertes per Drehknopf oder Bedienung per Touchscreen angenommen wird, ohne die Sperre vorher wieder aufzuheben. -
Seite 65: Nutzerprofile Laden Und Speichern
PSI 10000 4U Serie Nutzerprofile laden und speichern Das Menü „Profile“ dient zur Auswahl eines Profils zum Laden bzw. zum Wechsel zwischen einem Standard-Profil und 5 Nutzer-Profilen. Ein Profil ist eine Sammlung aller Einstellungen und aller Sollwerte. Bei Auslieferung des Gerätes bzw. nach einem Zurücksetzungsvorgang haben alle sechs Profile dieselben Einstellungen und die mei- sten Sollwerte sind auf 0. Werden vom Anwender dann Einstellungen getroffen und Werte verändert, so geschieht das in einem Arbeitsprofil, das auch über das Ausschalten hinweg gespeichert wird. Dieses Arbeitsprofil kann in eins der fünf Nutzerprofile gespeichert bzw. aus diesen fünf Nutzerprofilen oder aus dem Standardprofil heraus geladen werden. Das Standardprofil selbst kann nur geladen werden. Der Sinn von Profilen ist es, z. B. einen Satz von Sollwerten, Einstellgrenzen und Überwachungsgrenzen schnell zu laden, ohne diese alle jeweils immer neu einstellen zu müssen. Da sämtliche Einstellungen zum HMI mit im Profil gespeichert werden, also auch die Sprache, wäre beim Wechsel von einem Profil zum anderen auch ein Wechsel der Sprache des HMI möglich. -
Seite 66: Der Funktionsgenerator
PSI 10000 4U Serie 3.10 Der Funktionsgenerator 3.10.1 Einleitung Der eingebaute Funktionsgenerator (kurz: FG) ist in der Lage, verschiedenförmige Signalformen zu erzeugen und diese auf einen der Sollwerte Spannung (U) oder Strom (I) anzuwenden. Die Standard-Funktionen basieren auf einem variablen Arbiträrgenerator. Bei manueller Bedienung können die Funktionen einzeln ausgewählt, konfiguriert und bedient werden. Bei Fernsteuerung werden diese dann durch... -
Seite 67: Auflösung
PSI 10000 4U Serie 3.10.2.3 Auflösung Bei den Funktionen, die vom Arbiträrgenerator erzeugt werden, kann das Gerät zwischen 0...100% Sollwert max. 52428 Schritte berechnen und setzen. Bei sehr geringen Amplituden und langen Zeiten werden während eines Werteanstiegs oder -abfalls u. U. nur wenige oder gar keine sich ändernden Werte berechnet und deshalb nach- einander mehrere gleiche Werte gesetzt, was zu einem gewissen Treppeneffekt führen kann. Es sind auch nicht... -
Seite 68: Manuelle Bedienung
PSI 10000 4U Serie 3.10.4 Manuelle Bedienung 3.10.4.1 Auswahl und Steuerung einer Funktion Über den Touchscreen kann eine der in 3.10.1 genannten Funktionen aufgerufen werden, konfiguriert und gesteuert werden. Auswahl und Konfiguration sind nur bei ausgeschal- tetem DC-Ausgang möglich. ► So konfigurieren Sie eine Funktion Bei ausgeschaltetem DC-Ausgang tippen Sie auf das Bedienfeld . -
Seite 69: Sinus-Funktion
PSI 10000 4U Serie 3.10.5 Sinus-Funktion Folgende Parameter können für die Sinus-Funktion konfiguriert werden: Parameter Einstellbereich Erläuterung Frequenz (f) 1...10000 Hz Statische Frequenz des zu generierenden Sinussignals Amplitude (A) 0...(Nennwert - O) von U, I Amplitude des zu generierenden Signals Offset (O) A...(Nennwert - (A) von U, I... -
Seite 70: Rechteck-Funktion
PSI 10000 4U Serie 3.10.7 Rechteck-Funktion Folgende Parameter können für die Rechteck-Funktion konfiguriert werden: Parameter Einstellbereich Erläuterung Amplitude (A) 0...(Nennwert - O) von U, I Amplitude des zu generierenden Signals Offset (O) 0...(Nennwert - A) von U, I Offset, bezogen auf den Fußpunkt des Rechtecks Zeit t1 0,1 ms...36.000.000 ms Zeit (Puls) des oberen Wertes (Amplitude) des Rechtecksignals Zeit t2 0,1 ms...36.000.000 ms... -
Seite 71: Din 40839-Funktion
PSI 10000 4U Serie 3.10.9 DIN 40839-Funktion Diese Funktion ist an den durch DIN 40839 / EN ISO 7637 definierten Kurvenverlauf (Prüfimpuls 4) angelehnt und wird nur auf die Spannung angewendet. Sie soll den Verlauf der Autobatteriespannung beim Start eines Au- tomotors nachbilden. Die Kurve ist in 5 Sequenzpunkte eingeteilt (siehe Abbildung unten), die jeweils die gleichen Parameter haben. -
Seite 72: Arbiträr-Funktion
PSI 10000 4U Serie 3.10.10 Arbiträr-Funktion Die Arbiträr-Funktion (von arbiträr = beliebig) bietet dem Anwender einen erweiterten Spielraum. Es sind 99 Se- quenpunkte verfügbar, die zwar alle mit denselben Satz an Parametern haben, aber unterschiedlich konfiguriert werden können, um so komplexe Funktionsabläufe „zusammenzubauen“. Von den 99 verfügbaren Sequenzpunk- ten können beliebig viele nacheinander ablaufen. Das ergibt einen Sequenzpunktblock. Dieser Block kann dann noch 1...999 mal oder unendlich oft wiederholt werden. - Seite 73 PSI 10000 4U Serie Bildliche Darstellungen: Anwendungen und Resultate: Beispiel 2 Betrachtung 1 Ablaufs 1 Sequenzpunktes: Die Werte von DC-Start und DC-Ende sind gleich, die AC-Werte (Amplitude) jedoch nicht. Der Endwert ist größer als der Startwert, daher wird die Amplitude mit jeder neu angefangenen Sinushalbwelle kontinuierlich zwischen Anfang und Ende der Sequenz größer.
- Seite 74 PSI 10000 4U Serie Durch Aneinanderreihung mehrerer unterschiedlich konfigurierter Sequenzpunkte können komplexe Abläufe erzeugt werden. Dabei kann durch geschickte Konfiguration der Arbiträrgenerator die anderen Funktionen wie Dreieck, Sinus, Rechteck oder Trapez nachbilden und somit z. B. eine Sequenz aus Rechteck-Funktionen mit unterschiedlichen Amplituden bzw. Duty Cycles pro Sequenz erzeugen. Durch die Zuordnung zu U oder I sind die jeweils 99 verfügbaren Sequenzpunkte entweder nur auf den Strom oder die Spannung anwendbar und nicht vermischbar.
-
Seite 75: Laden Und Speichern Von Arbiträr-Funktionen
PSI 10000 4U Serie 3.10.10.1 Laden und Speichern von Arbiträr-Funktionen Die manuell am Gerät konfigurierbaren 99 Sequenzpunkte der Arbiträrfunktion, die auf Spannung U oder Strom I anwendbar ist, können über die USB-Schnittstelle auf der Vorderseite des Gerätes auf einen USB-Stick (FAT32- formatiert) gespeichert oder von diesem geladen werden. Dabei gilt, daß beim Speichern immer alle 99 Sequenz- punkte in eine Textdatei vom Typ CSV gespeichert werden, beim Laden umgekehrt genauso. -
Seite 76: Rampen-Funktion
PSI 10000 4U Serie ► So speichern Sie die Sequenzpunkttabelle vom Gerät auf einen USB-Stick: Stecken Sie den USB-Stick noch nicht ein bzw. ziehen Sie ihn zunächst heraus. Öffnen Sie das Funktionsauswahlmenü des Funktionsgenerators aus der Hauptanzeige heraus mit und wählen Sie Gruppe „Arbiträr“. Wischen Sie herunter bis zu „Sequenzkonfiguration“ und tippen Sie auf Import/Export, dann auf Sichern. Sie werden aufgefordert, den USB-Stick einzustecken. Das Gerät sucht daraufhin nach dem Ordner HMI_FILES auf dem Speicherstick und nach eventuell schon vorhandenen WAVE_U- bzw. -
Seite 77: Laden Von Ui- Und Iu-Tabellen Über Usb
PSI 10000 4U Serie Bei der IU-Funktion ist die Zuordnung von Meßwert zum aus der Tabelle entnommenen Wert genau andersherum als bei der UI-Funktion, das Verhalten jedoch das gleiche. Man könnte somit das Verhalten der Last bzw. die Strom- und Leistungsaufnahme in Abhängigkeit von der Aus- gangsspannung steuern und Lastsprünge erzeugen. -
Seite 78: Einfache Pv-Funktion (Photovoltaik)
PSI 10000 4U Serie 3.10.13 Einfache PV-Funktion (Photovoltaik) 3.10.13.1 Einleitung Diese Funktion nutzt den internen XY-Generator, um mit einer aus vier Einstellwerten generierten IU-Tabelle das Netzgerät dazu zu bringen, ein Solarpanel oder eine Solarzelle mit bestimmten Eigenschaften zu simulieren. Während die Funktion läuft, kann ein Wert „Einstrah- lung“... -
Seite 79: Fc-Tabellenfunktion (Brennstoffzelle)
PSI 10000 4U Serie Die Veränderung verschiebt den MPP und die Kurve auf der Y-Achse. Siehe Abbildung rechts. Der Wert Einstrahlung ist dabei ein Faktor für I . Die Kurve an sich wird dabei nicht verändert oder neu berechnet. ► So konfigurieren Sie die PV-Tabelle Im Funktionsgenerator-Auswahlmenü... -
Seite 80: Anwendung
PSI 10000 4U Serie 3.10.14.2 Anwendung Folgende Parameter können für die FC-Tabellenfunktion konfiguriert werden: Parameter Einstellbereich Erläuterung Punkt 1: Uoc 0 V...U Open circuit voltage, Leerlaufspannung Nenn Punkt 2+3: U 0 V...U Spannung und Strom der beiden Punkte im U-I-Koordinatensystem. Sie reprä- Nenn sentieren zwei Stützpunkte auf der zu errechnenden Kennlinie Punkt 2+3: I 0 A...I... -
Seite 81: Erweiterte Pv-Funktion Nach Din En 50530
PSI 10000 4U Serie 3.10.15 Erweiterte PV-Funktion nach DIN EN 50530 3.10.15.1 Einleitung Die manuell bedien- sowie fernsteuerbare, erweiterte PV-Tabellenfunktion nach DIN EN 50530 basiert ebenso auf dem XY-Generator wie die einfache PV-Funktion aus 3.10.13. Sie bietet allerdings wesentlich mehr einstellbare Parameter für einen angepaßteren Solarwechselrichtertest und dessen Bewertung. - Seite 82 PSI 10000 4U Serie 3.10.15.5 Tagesverlauf Der sogenannte Tagesverlauf ist eine aus bis zu 100.000 Stützpunkten bestehende Kurve, welche über die sich ergebende Zeit automatisch abläuft. Für jeden auf dieser Kurve angefahrenen Punkt wird die PV-Tabelle bzw. PV-Kurve neu berechnet.
-
Seite 83: Datenaufzeichnung
PSI 10000 4U Serie Verdeutlichung: Ohne Interpolation - die Kurve ergibt Treppenstufen Mit Interpolation - Die Kurve bleibt linear Ein Beispiel: Die Verweildauer des 3450. Stützpunktes ist 3 Minuten, also 180 Sekunden. Es werden 180 / 0,5 - 1 = 359 Zwischenpunkte à 0,5 s Dauer gesetzt bis der 3451. Stützpunkt erreicht wird. Es wird Modus DAY U/I ge- fahren und die Spannung ändert sich vom 3450. -
Seite 84: Schrittweise Konfiguration
PSI 10000 4U Serie 3.10.15.8 Schrittweise Konfiguration Startpunkt Im Menü „Funktionsgenerator“ finden Sie die PV-Funktionen. Wählen Sie hier Gruppe PV EN50530. Schritt 1: Wahl der Technologie Die erweiterte PV-Funktion erzwingt die Auswahl einer zu simu- lierenden Panel-Technologie. Falls oder Dünnschicht nicht passen bzw. Sie sich nicht sicher sind, wählen Sie Manuell. -
Seite 85: Auswertungsmöglichkeiten
PSI 10000 4U Serie Schritt 3-1: Tagesverlauf-Daten laden Bei gewähltem Simulationsmodus TAG ET oder TAG UI müs- sen über das Bedienfeld Tagesverlauf von USB laden (siehe Bild links) von einem USB-Stick und aus einer CSV-Datei mit bestimmter Benamung (siehe 1.9.6.5) und bestimmten Format (siehe 3.10.15.5) Tagesverlauf-Stützpunkte (1-100.000) in das... -
Seite 86: Die Pv-Kurve Auslesen
PSI 10000 4U Serie 3.10.15.12 Die PV-Kurve auslesen Die letzte in der Simulation berechnete PV-Kurve kann nach deren Stopp über dig. Schnittstelle ausgelesen oder auf USB-Stick gespeichert werden. Das kann zur Überprüfung der eingegebenen Parameter dienen. Bei den Modi TAG E/T und TAG U/I macht das Ganze weniger Sinn, weil die PV-Kurve bei jedem Stützpunkt neu berechnet wird und man immer nur die zum letzten Punkt gehörige hätte. -
Seite 87: Weitere Anwendungen
PSI 10000 4U Serie 3.11 Weitere Anwendungen 3.11.1 Parallelschaltung als Master-Slave (MS) Mehrere Geräte gleicher Art und gleichen Modells können zu einer Parallelschaltung verbunden werden, um eine höhere Gesamtleistung zu erzielen. Für die Parallelschaltung werden üblicherweise alle Einheiten an ihren DC-Ausgängen, dem Share-Bus und dem Master-Slave-Bus verbunden. - Seite 88 PSI 10000 4U Serie 3.11.1.3 Verkabelung des Share-Bus‘ Der Share-Bus wird über handelsübliche BNC-Leitungen (koaxiales Kabel, Typ 50 Ω) mit z. B. 0,5 m Länge von Gerät zu Gerät verbunden. Die beiden Anschlüsse sind durchverbunden und stellen keinen dedizierten Eingang und Ausgang dar. Die Beschriftung dient lediglich der Orientierung. Es dürfen max. 64 Geräte über den Share-Bus verbunden werden.
-
Seite 89: System Initialisieren
PSI 10000 4U Serie ► Schritt 2: So konfigurieren Sie das Master-Gerät Bei ausgeschaltetem DC-Ausgang tippen Sie in der Hauptanzeige auf und rollen dann in der Auswahl links runter bis zu „Master-Slave“. Durch Tippen auf die Einstellung Modus rechts erscheint eine Auswahl. Durch Wahl von Master, sofern nicht bereits gesetzt, aktivieren Sie den Master-Slave-Modus und legen gleichzeitig das Gerät als Master-... - Seite 90 PSI 10000 4U Serie • Verbindungsabbruch zu einem oder mehreren Slaves führt aus Sicherheitsgründen auch zur Abschaltung aller DC-Ausgänge und der Master meldet diesen Zustand als „Master-Slave-Sicherheitsmodus“. Dann muß das MS- System durch Betätigung des Bedienfeldes „Initialisieren“ neu initialisiert werden, mit oder ohne den/die Slaves, die den Verbindungsabbruch verursachten.
-
Seite 91: Reihenschaltung
PSI 10000 4U Serie 3.11.2 Reihenschaltung Reihenschaltung zweier oder mehrerer Geräte ist grundsätzlich zulässig. Es sind aus Sicherheits- und Isolations- gründen jedoch folgende Dinge zu beachten: • Beide Ausgangspole (DC- und DC+) sind über X-Kondensatoren an PE (Gehäuse) gekoppelt. Daher darf aus Isolationsgründen der DC-Ausgangspol von keinem Gerät in der Reihenschal- tung auf ein Potential gegenüber Erde (PE) höher als in den technischen Daten angegeben... -
Seite 92: Zwei-Quadranten-Betrieb (2Qb)
PSI 10000 4U Serie 3.11.4 Zwei-Quadranten-Betrieb (2QB) 3.11.4.1 Einleitung Diese Betriebsart bezieht sich auf die Verwendung einer Quelle, in dem Fall ein Netzgerät der Serie PSI 10000, und einer Senke, in dem Fall eine elektronische Last der Serie ELR 10000. Die Quelle und die Senke treten abwechselnd in Funktion, um einen Prüfling, wie z. B. eine Batterie, im Rahmen eines Funktions-... -
Seite 93: Einstellungen An Den Geräten
PSI 10000 4U Serie 3.11.4.3 Einstellungen an den Geräten Bezogen auf den eigentlichen Betrieb des 2QB, wo die Share-Bus-Verbindung ausreicht, sollte für die beteiligten Lasten eingestellt bzw. geprüft werden, daß Parameter „Modus“ in den Einstellungen unter „Master-Slave“ als Slave oder (wenn nicht Teil eines MS-System aus Lasten) gesetzt ist. -
Seite 94: Instandhaltung & Wartung
PSI 10000 4U Serie Instandhaltung & Wartung Wartung / Reinigung Die Geräte erfordern keine Wartung. Reinigung kann, jenachdem in welcher Umgebung sie betrieben werden, früher oder später für die internen Lüfter nötig sein. Diese dienen zur Kühlung der internen Komponenten, die durch die zwangsweise entstehende, jedoch geringe Verlustleistung erhitzt werden. -
Seite 95: Nachjustierung (Kalibrierung)
PSI 10000 4U Serie Nachjustierung (Kalibrierung) 4.3.1 Einleitung Die Geräte der Serie PSI 10000 bieten selbst keine Nachjustierungsfunktion. Eine Nachjustierung kann trotzdem über die mitgelieferte Software EA Power Control erfolgen. Die dazu benötigte Abgleich-App ist in der kostenlosen Basisversion enthalten. Gegebenenfalls ist eine Aktualisierung der Software nötig, sofern bereits installiert. -
Seite 96: Ersatzableitstrommessung Nach Din Vde 0701-1
PSI 10000 4U Serie Ersatzableitstrommessung nach DIN VDE 0701-1 Die nach DIN VDE 0701-1 durchgeführte Ersatzableitstrommessung führt unter Umständen zu Ergebnissen, die außerhalb der Norm liegen. Grund: die Messung wird in erster Linie an sogenannten Netzfiltern am Wechselspan- nungseingang der Geräte durchgeführt. Diese Filter sind symmetrisch aufgebaut, das heißt, es ist unter Anderem jeweils ein Y-Kondensator von L1/2/3 nach PE geführt. Da bei der Messung L1, L2 und L3 verbunden werden und der nach PE abfließende Strom gemessen wird, liegen somit zwei oder drei Kondensatoren parallel, was den... -
Seite 97: Service & Support
PSI 10000 4U Serie Service & Support Reparaturen Reparaturen, falls nicht anders zwischen Anwender und Lieferant ausgemacht, werden durch den Hersteller durch- geführt. Dazu muß das Gerät im Allgemeinen an den Hersteller eingeschickt werden. Es wird keine RMA-Nummer benötigt. Es genügt, das Gerät ausreichend zu verpacken, eine ausführliche Fehlerbeschreibung und, bei noch bestehender Garantie, die Kopie des Kaufbelegs beizulegen und an die unten genannte Adresse einzuschicken. - Seite 98 EA Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-37 41747 Viersen Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 E-Mail: ea1974@elektroautomatik.de Internet: www.elektroautomatik.de...
