PRÜFEN: Geeignete Umrichter- und Motortypen bzw.-daten
1
PORBEREITEN: Geeignete Werkzeuge, Montageort,
2
Wetterschutz
MONTIEREN: Mechanische Montage
3
VERBINDEN: Strom- & Steueranschlüsse
4
PRÜFEN: Abschlussprüfung vor dem Betrieb
5
EINSCHALTEN
6
AKTIVIERUNG der Umrichterparameter
7
BETRIEB und umfassende Funktionsprüfung
8
WARNUNG! Der Optidrive sollte NUR von einem Fachelektriker installiert werden.
HINWEIS Diese Anleitung enthält keine detaillierten Installations-, Sicherheits- oder Betriebsanweisungen. Vollständige
Informationen finden Sie in der Optidrive E3 IP66 Bedienungsanleitung für den Betrieb in Außenumgebungen.
Packen Sie den Umrichter aus und überprüfen Sie ihn. Informieren Sie den Zulieferer und Versanddienstleister im Falle eines
Schadens sofort.
1 PRÜFEN

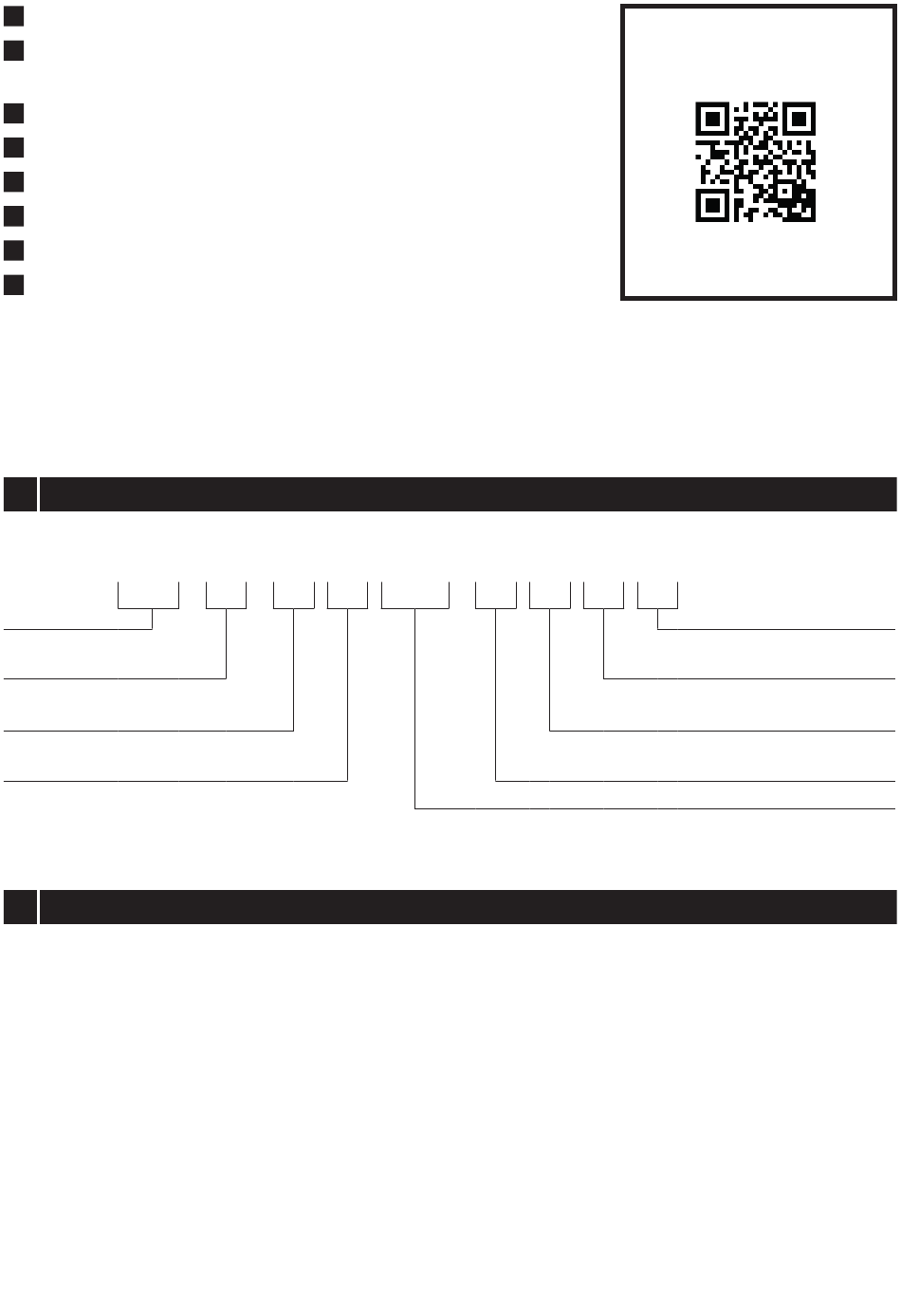

Identifikation des Umrichters nach Modellnummer

Jeder Umrichter kann über seine Modellnummer identifiziert werden, siehe Tabelle unten.
ODE
Produktreihe
Generation
Baugröße
Eingangsspannung
2 VORBEREITEN

Vorbereiten des Montageorts

 D er Optidrive Umrichter darf nur senkrecht installiert werden.
 D ie Installation muss auf einer geeigneten ebenen und
schwer entflammbaren Oberfläche erfolgen. Niemals
brennbare Materialien in der Nähe des Umrichters lagern.
 F ür Infos zu einem den Umrichterspezifikationen
entsprechenden Montageort siehe in den technischen
Daten.
 D er Montageort sollte schwingungsfrei sein.
 D en Umrichter niemals in Bereichen mit übermäßiger
Feuchtigkeit, in der Luft befindlichen aggressiven Chemikalien
oder potenziell gefährlichen Staubpartikeln montieren.
 D as Gerät nicht in der Nähe von Wärmequellen mit hoher
Abstrahlung installieren.
HINWEIS Wenn der Umrichter für einen Zeitraum von mehr als 2 Jahren gelagert wurde, müssen vor einem erneuten Betrieb
die Zwischenkreiskondensatoren neu reformiert werden. Für weitere Informationen siehe die Online-Dokumentation.
-
3
-
1
2
1 = 1 10 – 1 15
2 = 200 – 240
4 = 380 – 480
0021
-
1
F
 D en Umrichter niemals direkter Sonneneinstrahlung
aussetzen. Falls notwendig, einen geeigneten
Sonnenschutz installieren.
 D er Montageort muss frostgeschützt sein.
 D arauf achten, den Luftfluss durch den Kühlkörper des
Umrichters nicht einzuschränken. Der Umrichter erzeugt eine
hohe Wärme, die auf natürliche Weise abgeleitet werden
sollte. Aus diesem Grund muss das Gerät mit ausreichendem
Abstand zu festen Gegenständen installiert werden.
 W enn der Standort extremen Umgebungsdruck-
und Temperaturschwankungen unterliegt, ist in der
Durchführungsplatte ein geeignetes Druckausgleichsventil
zu installieren.
Bitte scannen Sie den QR-
Code um auf das komplette
Benutzerhandbuch zuzugreifen
Oder besuchen Sie bit.ly/
E3manuals
1
B
IP Rating A = IP66 ohne Schalter
B = IP66 mit Schalter
Bremstransistor 1 = kein Bremstransistor
4 = Interner Bremstransistor
Filter Type 0 = Kein Filter
F = Interner EMV-Filter
Anzahl Eingangsphasen
Ausgangsstrom x 10
