Abmessungen Und Montagehinweise; Einbauausschnitt - REMEHA PM 2940/45 C 3 Bedienungsanleitung

Bedienungsanleitung
Universalregler PM 2940/45 C3...(S) PM 2940/45 C3K...(S)
22

Abmessungen und Montagehinweise

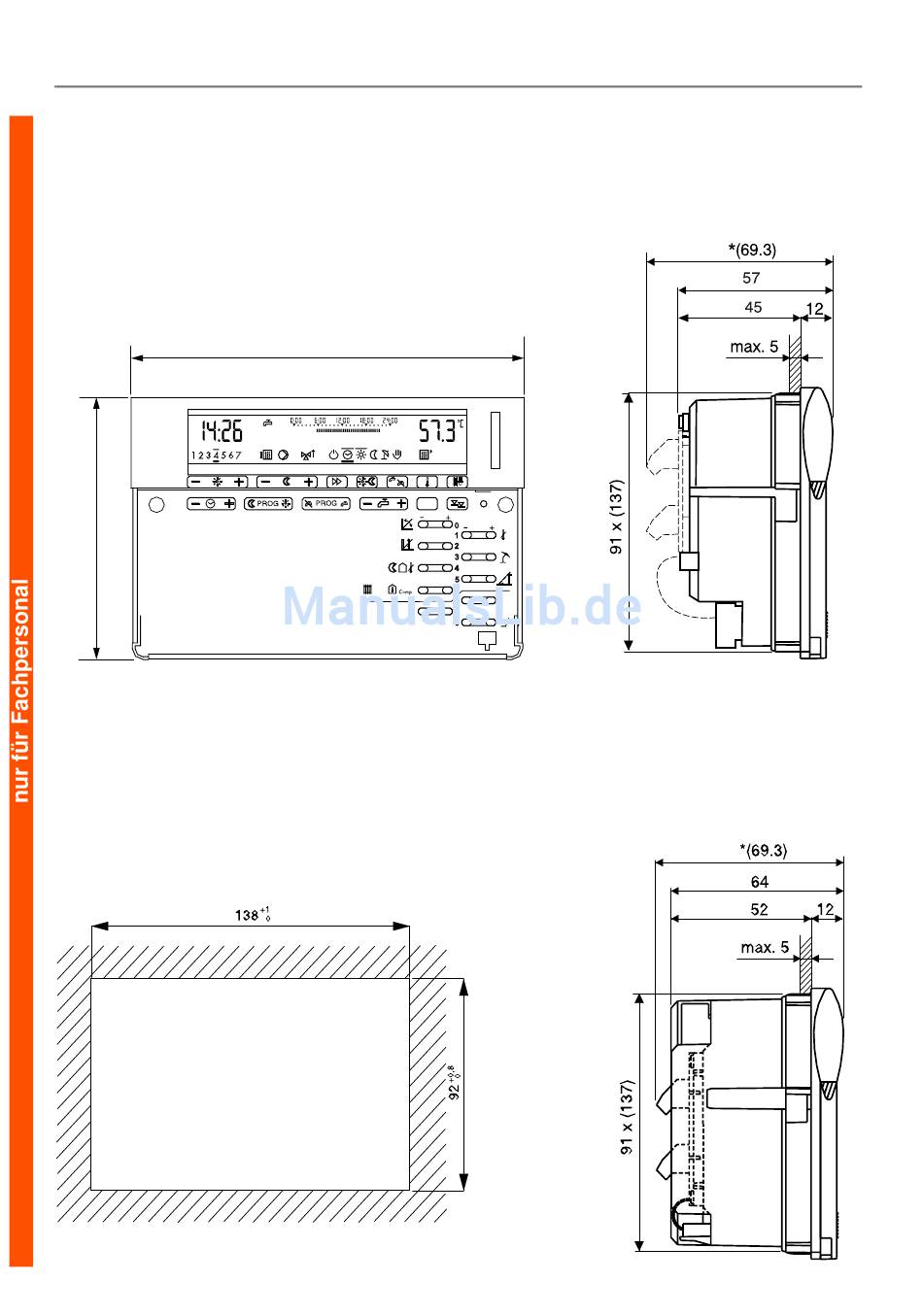

22.1 Massbild
B
B = Befestigungseinrichtung
22.2

Einbauausschnitt

Der Einbauausschnitt beträgt 92 x 138 mm
gemäss DIN 43700. Schalttafeldicke <5 mm
70
144
P
Typ
PM 2940 C3K...(S)
B
t
M S
/
P
* (69,3) Mass mit mon-
tiertem Fühlerprint
ZLS 203 oder ZLS 204
PM 2945 C3K...(S)
Dok. Nr. 106919 21/2001
