Bedienungsanleitung
Universalregler PM 2940/45 C3...(S) PM 2940/45 C3K...(S)

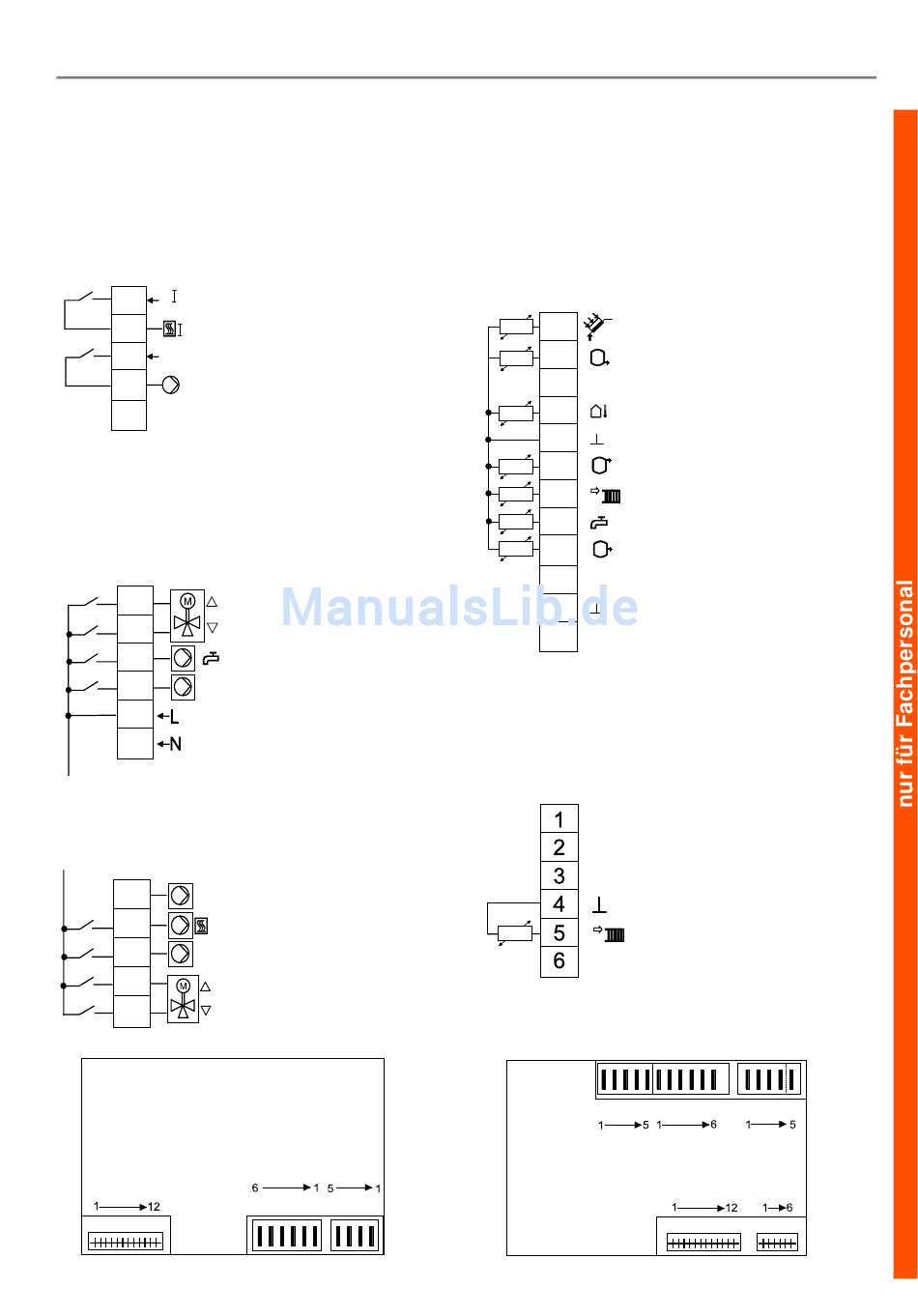

16.2.2 Stecker PM 2945 C3...S
16.2.3 Steckeranordnung (Regler-Rückseite)
Anschlussstecker P1 PM 2940/45
Wärmeerzeuger / Solarpumpe
L
1
Wärmeerzeuger
2
Stufe 1 B
3
L1
Solarpumpe SOP
4
5
nicht belegt
Anschlussstecker P2 PM 2940/45
Netz, Heizkreis grün, Speicherladung
1
Mischer AUF
2
Mischer ZU
3
Ladepumpe/Umlenkventil L1
4
Umwälzpumpe U1
5
Phase
6
Null
Anschlussstecker P3 PM 2945
Heizkreis rot, Wärmeerzeuger, Umwälz-
pumpe
1
nicht belegt
2
Umwälzpumpe Wärmeerzeuger Uw
3
Umwälzpumpe U2
4
Mischer AUF
5
Mischer ZU
PM 2940
P11
Dok. Nr. 106919 21/2001
M1
M2
P2
P1
Anschlussstecker P11 PM 2940/45
Heizkreis grün, Wärmeerzeuger,
Warmwasserspeicher, Solarfunktionen
1
Kollektorfühler TKO
Bkol
2
Speicher unten TPU
Bsu
3
nicht belegt
4
Aussenfühler TA
Ba
5
Masse Fühler und Sollwertführung
Speicherfühler oben / Kesselfühler
6
Bso
TPO / TK
7
Vorlauffühler Mischerkreis TV1
Bv
8
Warmwasserfühler TBO
Bb
9
Speicherfühler mitte TPM
Bsm
Datenbus Signal
10
Datenbus Masse
11
nicht belegt
12
Anschlussstecker P12 PM2945
Heizkreis rot
nicht belegt
nicht belegt
nicht belegt
Masse Fühler
Vorlauffühler Mischerkreis
Bv
2
TV2
nicht belegt
P3
PM 2945
P2
P1
P11
P12
61
