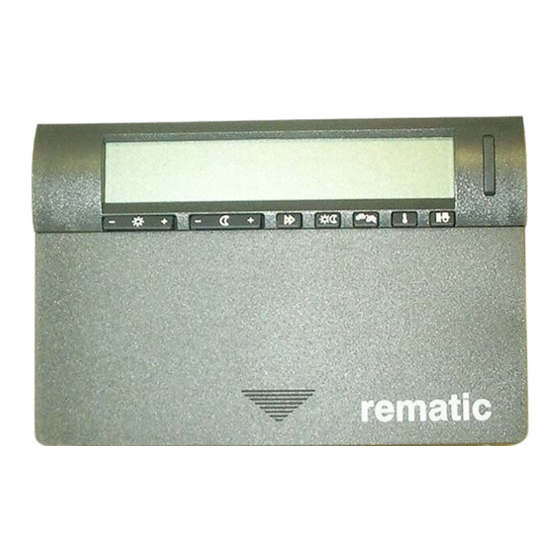

REMEHA rematic 2945 C3 K Montageanleitung
Vorschau ausblenden Andere Handbücher für rematic 2945 C3 K:

Werbung

Montage instructie
Assembly instruction
Instruction de montage
Montageanleitung
®
rematic
2945 C3 K
Quinta 10/25/28/30/35/45/65/85

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für REMEHA rematic 2945 C3 K

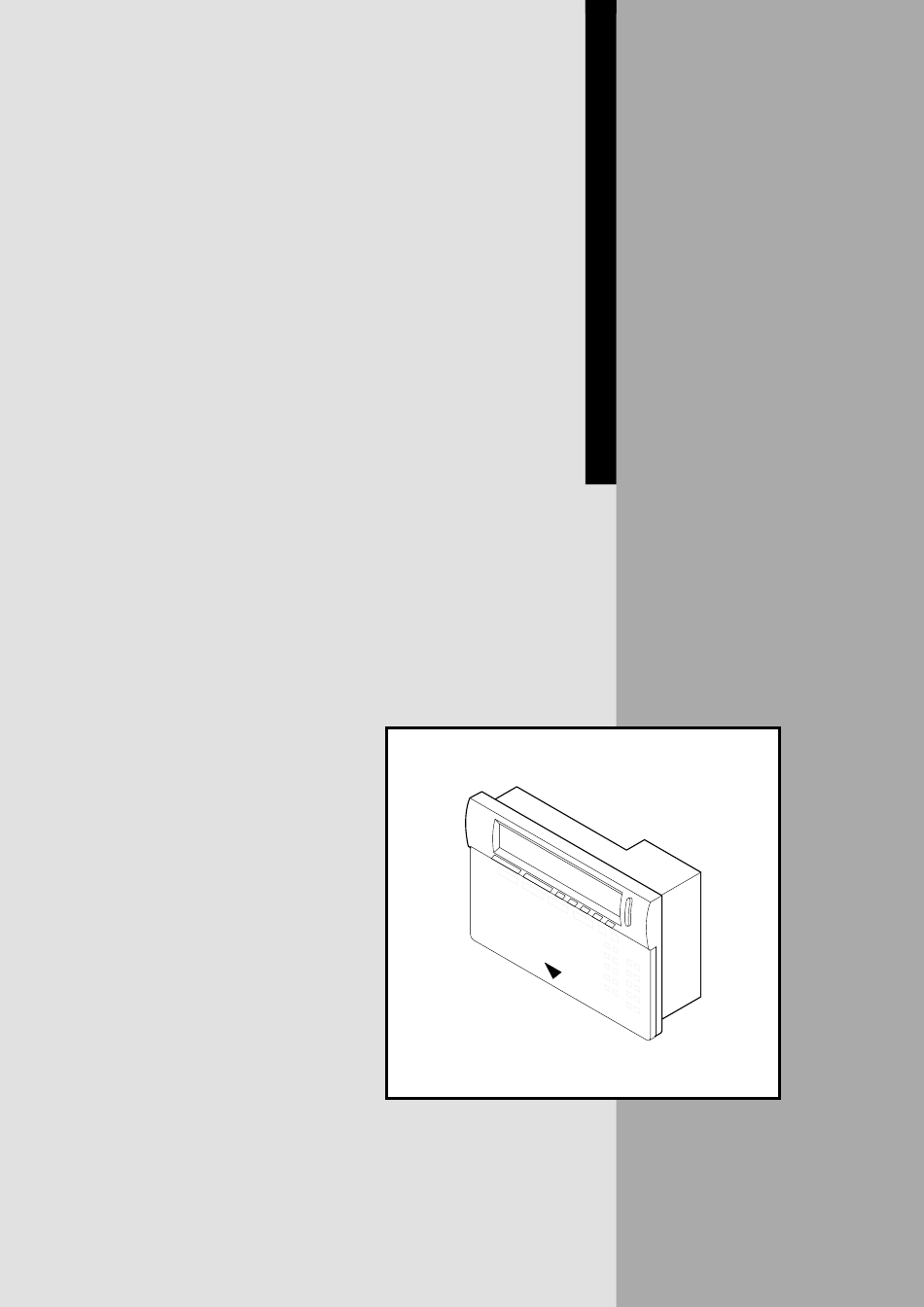

  • Seite 1 Montage instructie Assembly instruction Instruction de montage Montageanleitung ® rematic 2945 C3 K Quinta 10/25/28/30/35/45/65/85...
  • Seite 2 Inhoudsopgave pagina ® Toepassing rematic -set ® Inhoud rematic -sets Montage-stappenplan Montage-instructie: 1. Pomp verwijderen 2. Deur voor regelaar monteren (optioneel) 3. Standaard deur met adaptersteun vervangen 4. Adaptersteun van deur voor regelaar verwijderen 5. Adapter en regelaar plaatsen Aansluitschema’s: ®...
  • Seite 3: Inhaltsverzeichnis

    Table des matières page ® Utilisation des kits rematic ® Contenu des kits rematic Procédure d’assemblage Instructions de montage: 1. Enlever la pompe 2. Monter le couvercle pour régulateur (option) 3. Remplacer le couvercle avec son support pour adapteur 4. Enlever le support pour adapteur du couvercle pour régulateurs 5.
  • Seite 4: Utilisation Des Kits Rematic

    ® ® Toepassing rematic -set • Application kit rematic ® ® Application rematic -kit • Anwendung rematic -Bausatz ® rematic Set Q110, Q111, Q112, Q113, Q114. Hydraulisch schema voor installatie met 1 Quinta, zie Fig. 7 ® rematic Kit Q110, Q111, Q112, Q113, Q114. Hydraulic plan for 1 Quinta in a single boiler installation, see Fig. 7 ®...
  • Seite 5: Contenu Des Kits Rematic

    ® ® Inhoud rematic -sets • Contents rematic - kits ® ® Contents rematic - kits • Inhalt rematic - Bausätze K . . i v e K . . f u r r s a e i n l k a e r e i z k r e i...
  • Seite 6: Procédure D'assemblage

    Montagestappenplan • Assembly plan, step by step Procédure d’assemblage • Bauvorgang Stap/Step/démarches à suivre/Arbeitsvorgänge of/or/ou/oder Montage-instructie / Assembly instructions / Instructions de montage / Bauanweisung Stap/Step/démarches à suivre/Arbeitsvorgänge of/or/ou/oder of/or/ou/oder of/or/ou/oder Montage-instructie / Assembly instructions / Instructions de montage / Bauanweisung Stap/Step/démarches à...
  • Seite 7 1. Pomp verwijderen • Remove pump • Enlever la pompe • Pumpe entfernen 230 V Gas/Gaz 55mm 55mm...
  • Seite 8: Monter Le Couvercle Pour Régulateur (Option)

    2. Deur voor regelaar monteren (optioneel) • Cover for controller (option) • Monter le couvercle pour régulateur (option) • Reglerklappe montieren (Option) 230 V...
  • Seite 9: Remplacer Le Couvercle Avec Son Support Pour Adapteur

    3. Standaarddeur met adaptersteun vervangen • Replace standard cover with adapterbracket • Remplacer le couvercle avec son support pour adapteur • Standardtüre mit Adapterhalterung ersetzen 230 V...
  • Seite 11: Enlever Le Support Pour Adapteur Du Couvercle Pour Régulateurs

    4. adaptersteun van deur voor regelaar verwijderen • Remove adapter bracket from cover for controller • Enlever le support pour adapteur du couvercle pour régulateurs • Adapterhalterung der Reglerklappe entfernen 230 V...
  • Seite 13: Mettre L'adaptateur Et Le Régulateur En Place

    5. Adapter en regelaar plaatsen • Install adapter and controller • Mettre l’adaptateur et le régulateur en place • Adapter und Regler montieren 230 V Q45-85 Q10-35...
  • Seite 14 90°...
  • Seite 15 X22 (PE) Bv rot Bv gr¸n Betriebsmeldung Stˆrungsmeldung FS3611 Appl. M rot M gr¸n U rot U gr¸n auf N FS3611 gr¸n > P2-5 Modulierender Regler Buitenvoeler Outdoor sensor Sonde extérieure Aussenfühler Boilervoeler DHW sensor Sonde ballon Brauchwasserfühler Bv rot Aanvoervoeler rode Sensor red mixing group Sonde départ groupe rouge...
  • Seite 16 X22 (PE) Bv rot Bv gr¸n Betriebsmeldung Stˆrungsmeldung FS3611 Appl. M rot M gr¸n U rot U gr¸n auf N FS3611 gr¸n > P2-5 Modulierender Regler Buitenvoeler Outdoor sensor Sonde extérieure Aussenfühler Boilervoeler DHW sensor Sonde ballon Brauchwasserfühler Gemeenschappelijke System fl ow sensor Sonde départ commun Gemeinsamer Vorlauffühler aanvoervoeler...
  • Seite 17 Fig. 3 00.W4H.SC.00005.A Bekabeling tussen de cascadeketels (draden doorlussen op de klemmenstroken van de ketels) Wiring between boilers of a multiple boiler installation (bridge the wires on the terminal strip of the boiler) Câblage entre les chaudières de la cascade (ponter les câbles au bornier de raccordement des chaudières) Verkabelung zwischen Kessel einer Mehrkesselanlage (Kabelbrücken auf der Klemmleiste der Kessel) TRAFO Fig.
  • Seite 18 X22 (PE) grün Betriebsmeldung FB 5240 FB 5240 Störungsmeldung FS3611 Appl. grün grün grün FS3611 grün Modulierender Regler Appl.Bus Digitale bus Digital bus Communication digitale Digitaler Bus FB 5240 Digitale afstandsbediening Digital remote control Télécommande digitale Digitaler Fernbedienung Ketel klemmenstrook Boiler terminalstrip Bornier chaudière Kesselklemmleiste...
  • Seite 19 X22 (PE) R=1,7k 3601 Betriebsmeldung Störungsmeldung FS3611 FS3611 Appl. grün grün grün FS3611 grün Modulierender Regler FS3611 4 3 2 1 Appl. 11 5 5 5 5 5 5 5 Appl. 230V, 50Hz Appl.Bus Digitale bus Digital bus Communication digitale Digitaler Bus FS 3611 Eenvoudige afstands-...
  • Seite 20 UWP1 UWP2 rematic MCBA Buitenvoeler Outdoor sensor Sonde extérieure Aussenfühler Boilervoeler D.H.W.sensor Sonde ballon Brauchwasserfühler MCBA Comfort Master Advanced boiler Control Comfort Master Comfort Master Bv1/2 Aanvoervoeler groene/ Sensor green/red heating group Sonde départ groupe Vorlauffühler grüner/roter rode menggroep vert/rouge Kreis M1/2 Mengklep groene/...
  • Seite 21 rematic rematic MCBA MCBA MCBA MCBA UWP2 UWP1 Buitenvoeler Outdoor sensor Sonde extérieure Aussenfühler Boilervoeler D.H.W.sensor Sonde ballon Brauchwasserfühler MCBA Comfort Master Advanced boiler Control Comfort Master Comfort Master Bv1/2 Aanvoervoeler groene/ Sensor green/red Sonde départ groupe Vorlauffühler grüner/ rode menggroep heating group vert/rouge roter Kreis...
  • Seite 24 © Copyright All technical and technological information contained in these technical instructions, as well as any drawings and technical descriptions supplied, remain our property and shall not be multiplied without our prior consent in writing. Ours is a policy of continuous development. We reserve the right to alter specifications without prior notification.
