Bedienungsanleitung
Universalregler PM 2940/45 C3...(S) PM 2940/45 C3K...(S)
16
Anschlussbelegung
Die Angaben in diesem Kapitel beziehen sich auf die Klemmennume-
rierung am Regler. Beim Einbau in das Schaltfeld eines Wärmeerzeu-
gers oder in einen Schaltschrank ect. kann die Klemmennumerierung
abweichen. Beachten Sie die entsprechenden Unterlagen.
Nicht benötigte Fühler- sowie Signalein- und -ausgänge dürfen nicht angeschlos-
sen werden. Bei der Abfrage der Fühler werden die entsprechenden Symbole und
somit auch Temperaturen nicht angezeigt. Die Heizkurve des nicht genutzten
Heizkreises muss auf 0 und die Betriebsart auf "AUS"
Bei induktiven Lasten (Schütze, Relais, Mischerantriebe etc.) kann die Entstörung
mittels RC-Glieder über den Spulen empfehlenswert sein.
(Empfehlung 0.047 µF/100Ω, 250 VAC)
Warnung: Achten Sie darauf, dass vor Beginn der Verdrahtungsarbei-
ten alle Leitungen spannungsfrei sind. Vor dem Aufsetzen oder dem
Abnehmen der Stecker ist die Spannung auszuschalten. Berühren Sie
die Drähte und die Anschlüsse des Reglers nie.
Verbindungen von Fühlern, Fernbedienungen, Datenbus etc. zum Regler sind
räumlich getrennt von Starkstromleitungen zu installieren.
16.1

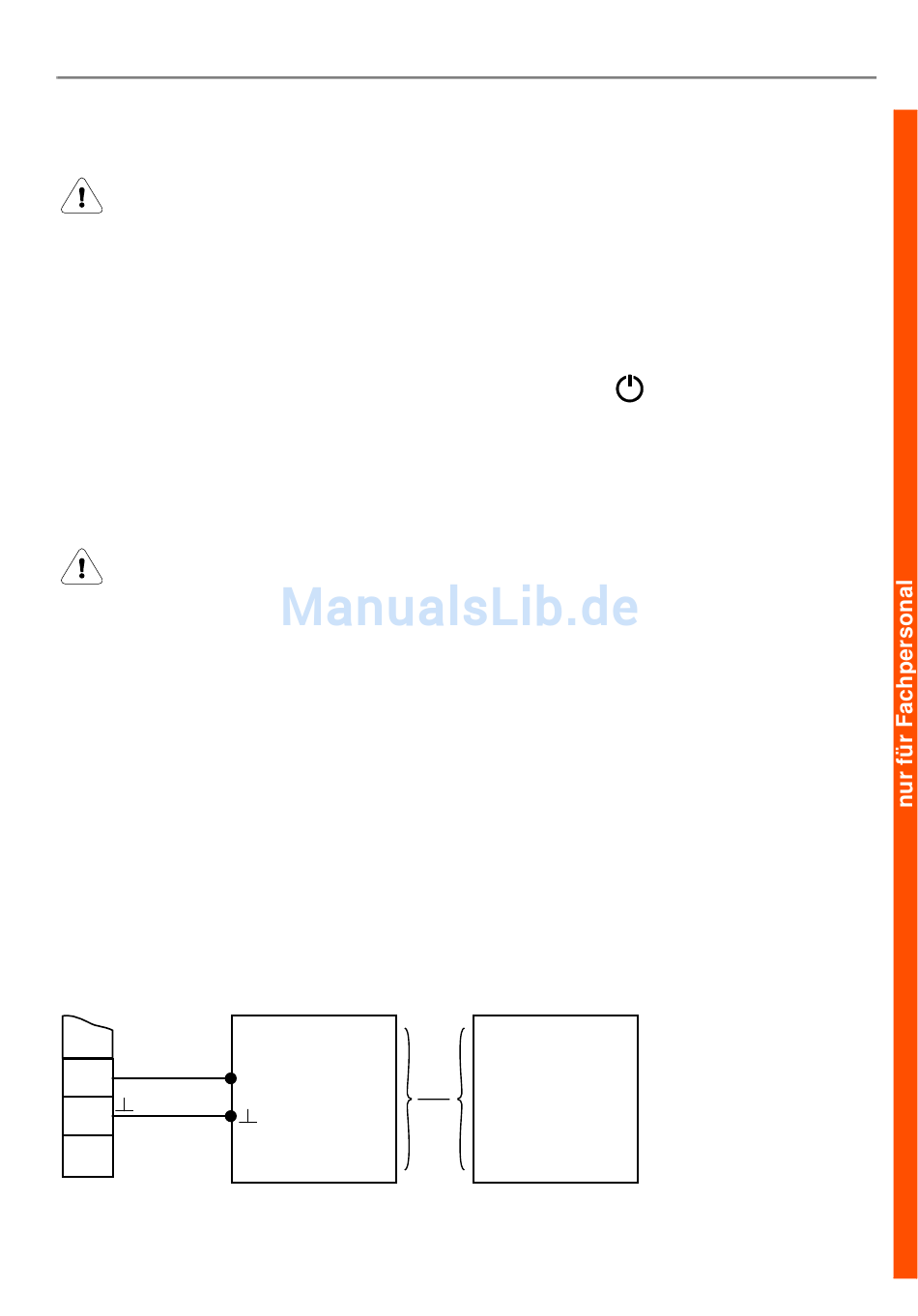

Interface Feuerungsautomat
(nur für modulierende Wärmeerzeuger)
Für den Datenaustausch mit dem Feuerungsautomat ist ein Interface erforderlich.
Die Verdrahtung von Interface, Feuerungsautomat, Aussen-, Boiler- und Kessel-
kaskadenfühler, sowie der Bestimmungen der Interface-Version erfolgt gemäss
Angaben des Kesselherstellers.
Anschluss-
stecker P11
9
10
11
12
Dok. Nr. 106919 21/2001
Interface
Feuerungs-
automat
gestellt werden.
59
