Einbau und Anschluss

2. Einbau und Anschluss

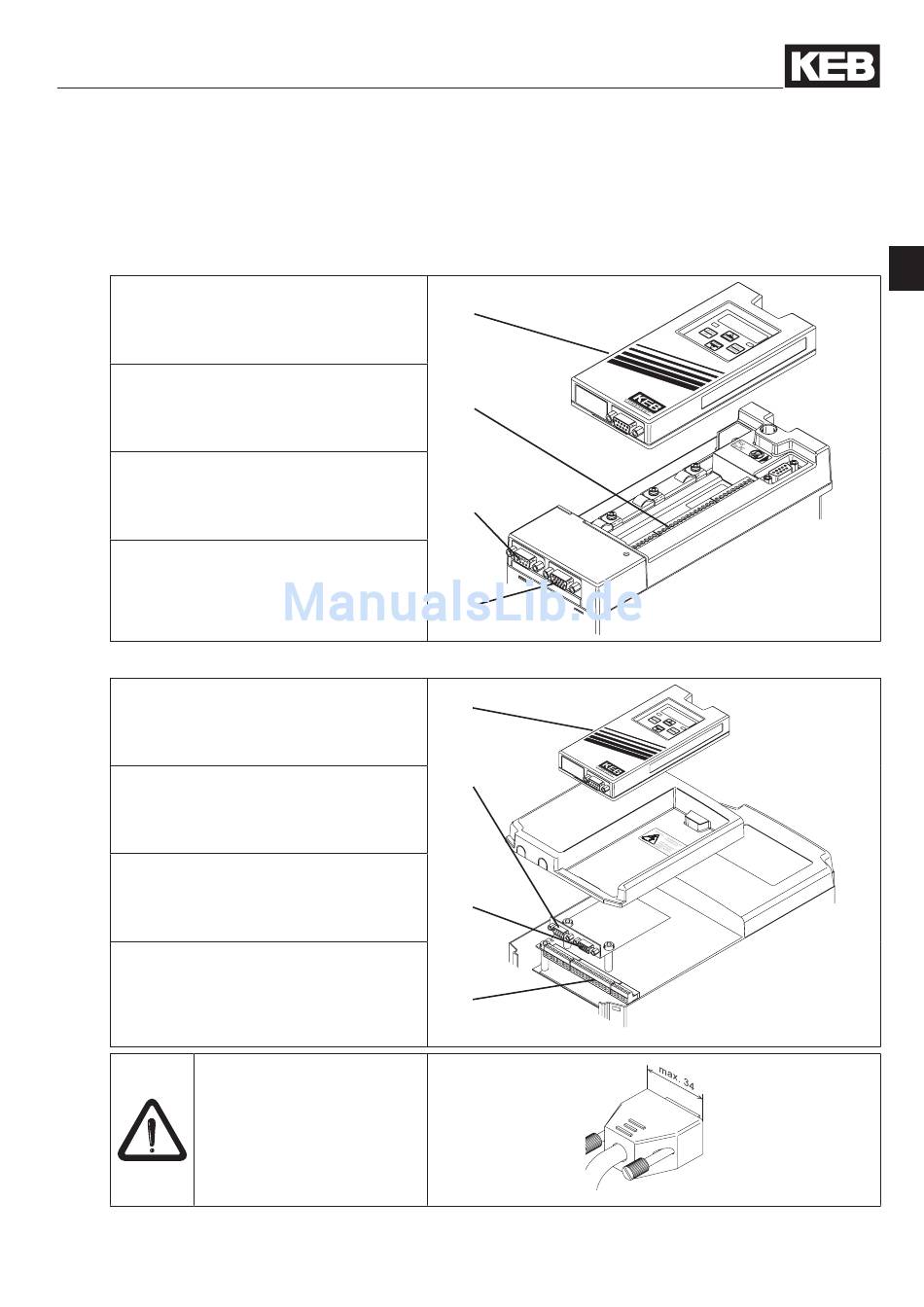

2.1 Übersicht
2.1.1 Gehäusegröße D - E
Optionaler Bedienoperator
mit 9-pol. Sub-D Buchse
Parametrierschnittstelle
Klemmleiste
Anschluss Steuerklemmen
9-pol. Sub-D Buchse
15-pol. Sub-D Buchse
Anschluss Inkrementalgeber
2.1.2 Ab Gehäusegröße G
Optionaler Bedienoperator
mit 9-pol. Sub-D Buchse
Parametrierschnittstelle
15-pol. Sub-D Buchse
Anschluss Inkrementalgeber
9-pol. Sub-D Buchse
Klemmleiste
Anschluss Steuerklemmen
Maximale Breite der Stecker für
X3A und X3B beachten.
X2A
X3B
OPTION
X3A
X3A
X3B
OPTION
X2A
