Instalación y conexionado
2.2

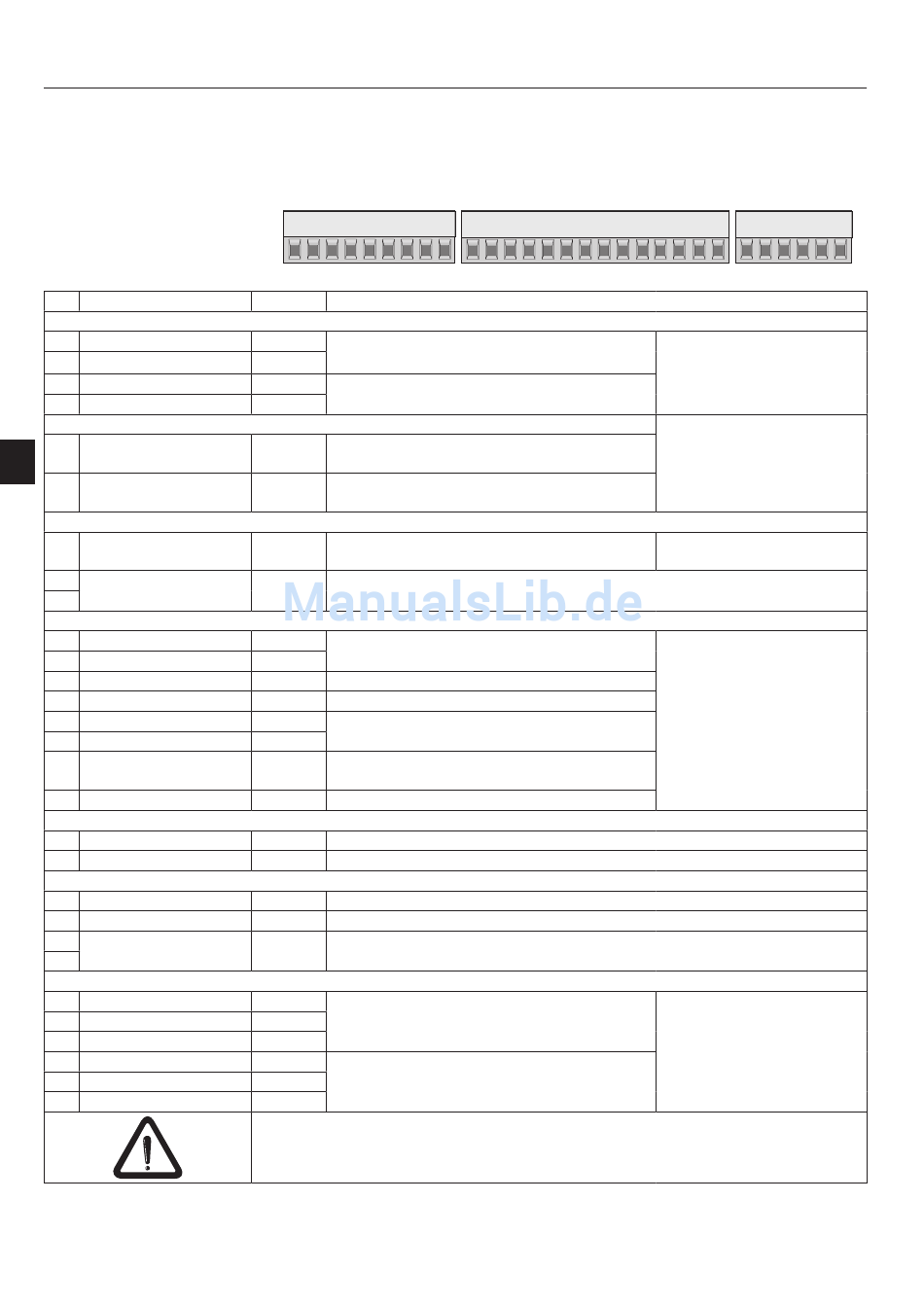

Circuito de control MULTI

2.2.1 Descripción de
los terminales de
control X2A
PIN Función
Entradas analógicas
1 + Entrada diferencial 1
2 - Entrada diferencial 1
3 + Entrada analógica 2
4 - Entrada analógica 2
Salidas analógicas
5 Salida analógica 1
E
6 Salida analógica 2
Alimentación
7 Salida +10 V
8
Común
9

Entradas digitales

10 Velocidad fija 1
11 Velocidad fija 2
12 Fallo externo
13 -
14
Final de carrera adelante
15 Final de carrera atrás
16 Habilitación / Rearme
17 Rearme
Transistors de salidas
18 Depende de la velocidad
19 Señal de ready
Alimentación
20 Salida 24 V
21 20...30 V-Entrada
22
Masa
23
Salidas de Relé
24 Contacto NA 1
25 Contacto NC 1
26 Contacto común 1
27 Contacto NA 2
28 Contacto NC 2
29 Contacto común 2
E - 6
1 2 3 4 5 6 7 8 9
Nombre Descripción
AN1+
0...±10 VDC ^ 0...±CP.22
AN1-
AN2+
0...±10 VDC ^ 0...±100 %
AN1-
Salida analógica de velocidad real
ANOUT1
0...±10 VDC ^ 0...±3000 rpm
Salida analógica de corriente aparente
ANOUT2
0...10 VDC ^ 0...2 x IN
CRF Tensión de alimentación para el potenciómetro
de consigna
COM Masa para las entradas/salidas analógicas
I1
I1+I2 = velocidad fija 3 (default: 0 rpm)
sin entrada = consigna analógica
I2
I3 Entrada digital para fallo externo
I4 Ninguna función asignada en el modo-CP
F
acción finales de carrera
R
Habilitación del módulo de potencia;
ST
Rearme del error al abrir
RST Rearme; soló posible en caso de fallo
O1 La salida de transistor conmuta si vel.real = vel.referencia
O2 Transistor de salida conmuta durante un error
Uout Apróx.salida de 24V (máx.100 mA)
Uin Entrada de tensión / Tensión externa
0V Masa para las entradas/salidas digitales
RLA
Relé de fallo
RLB Su función puede cambiarse con el parámetro
CP.33
RLC
FLA
Señal de marcha (configuración estandar);
FLB Su función puede cambiarse con el parámetro
CP.34
FLC
1) La reacción puede ajustarse en CP.35 y CP. 36.. Si la unidad es defectuosa no hay
garantía que la función de protección de software funcione.
X2A
10 11 12 13 14 15 16 17 18 19 20 21 22 23
1)
1)
(configuración estandar);
24 25 26 27 28 29
Resolución 12 Bit
Tiempo de muestreo 1 ms
5 mA; Ri=100 Ω
Resolución 12 Bit
Frecuencia PWM 3,4 kHz
Corte la frecuencia
Armónicos del filtro 1. 178 Hz
+10 VDC +5% / (máx.4mA)
13...30 V DC ±0 % rizado
Ri=2,1 kΩ
Tiempo de muestreo 1 ms
máximo
30 V DC
0,01...1 A
