Parameterbeschreibung

3.2.4 Besondere Einstellungen

Die folgenden Parameter dienen zur Optimierung des Antriebs und zur Anpassung an die Anwendung. Bei der
Erstinbetriebnahme können diese Einstellungen ignoriert werden.
CP.22 Maximaler Sollwert
Wertebereich
0...4000 min
-1
CP.23 Festdrehzahl 1 (Eingang 1)
CP.24 Festdrehzahl 2 (Eingang 2)
Wertebereich
CP.23
0...±4000 min
CP.24
Eingang I1 + Eingang I2 = Festdrehzahl 3 (Werkseinstellung = 0 min
Die Festdrehzahl 3 kann im CP-Mode nicht eingestellt werden.

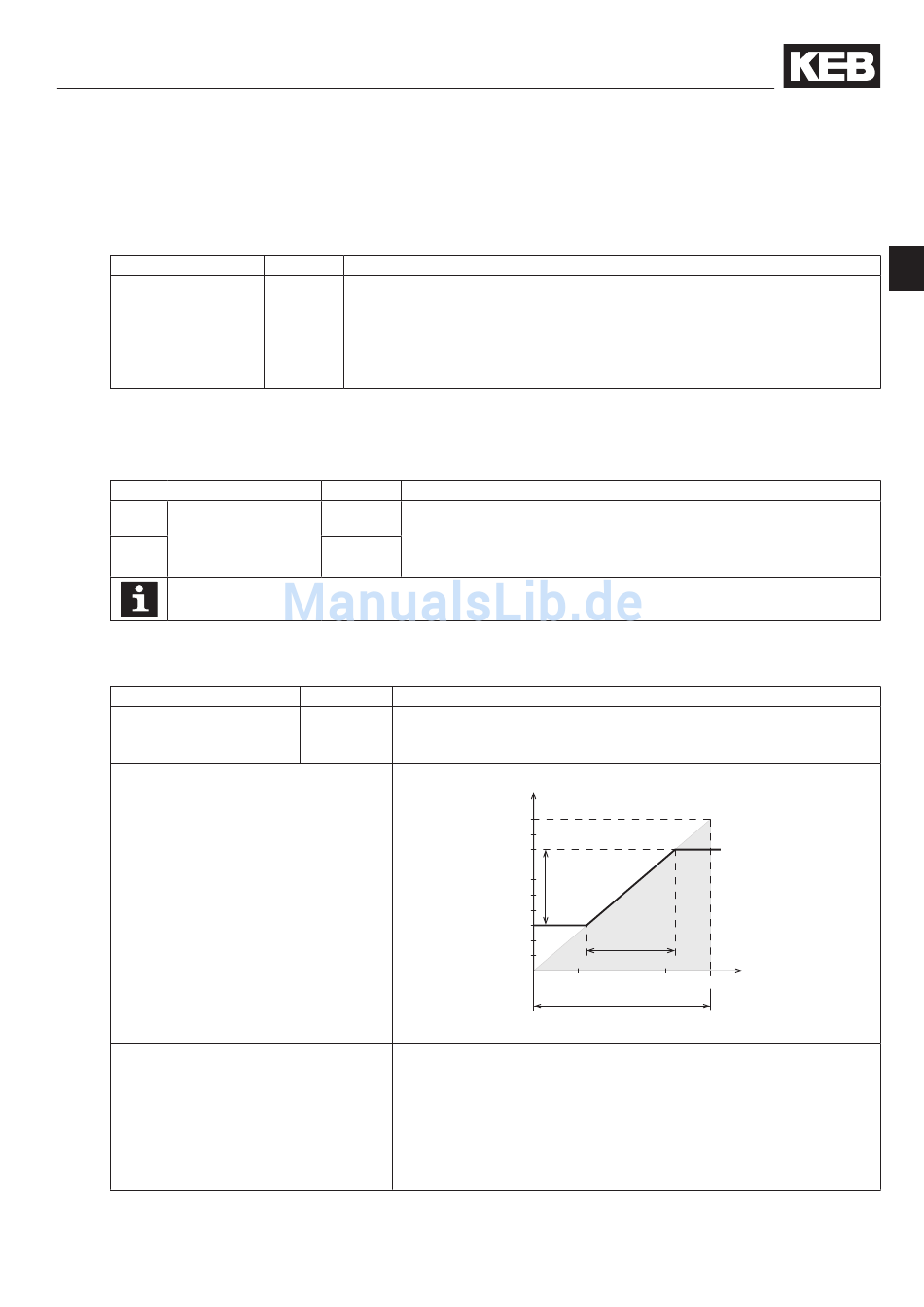

CP.25 Beschleunigungszeit
Wertebereich
0,00...300,00 s
∆n Drehzahländerung
∆t Beschleunigungszeit für ∆n
Vorgabe Beschreibung
2100 min Um den Sollwert einzugrenzen, muß eine Maximaldrehzahl vorgegeben wer-
-1
den. Dieser Grenzwert bildet die Grundlage zu weiteren Sollwertberechnun-
gen und zur Bestimmung der Sollwertkennlinien. Der Maximalwert begrenzt
nur den Sollwert. Der Istwert kann auf Grund von Drehzahlwelligkeiten, Dreh-
zahlüberschwingern oder Hardwaredefekten (z.B. defekter Geber) diese
Grenze überschreiten.
Vorgabe Beschreibung
Es können zwei Festdrehzahlen eingestellt werden. Die Anwahl der
100 min
-1
Festdrehzahlen erfolgt über die Eingänge I1 und I2. Erfolgt eine Vor-
-1
gabe außerhalb der mit CP.22 festgelegten Grenze, wird die Dreh-
-100 min
-1
zahl intern begrenzt.
Vorgabe Beschreibung
5,00 s Der Parameter legt die benötigte Zeit fest, um von 0 auf 1000 min
zu beschleunigen. Die tatsächliche Beschleunigungszeit verhält sich
dabei proportional zur Drehzahländerung (∆n).
Beispiel Der Antrieb soll von 300 min
∆n = 800 min
∆t = 1 s
CP.25 = –––– x 1000 min
n [min ]
-1
1000
800
∆n
300
∆t
0
0,5 1
CP.25
auf 800 min
-1
- 300 min = 500 min
-1 -1
∆t 1 s
= –––––––– x 1000 min
-1
∆n 500 min
)
-1
t [s]
1,5 2
in 1 s beschleunigen.
-1
-1
= 2 s
-1
-1
D
-1
D - 17
