- Seite 1 C O M B I V E R T Allgemeine EMV- und Sicher- heitshinweise im Downloadbereich unter www.keb.de beachten ! Installationsanleitung Gehäuse A Mat.No. Rev. 00F5BDM-KA03...
- Seite 3 D - 3...
- Seite 4 Diese Anleitung beschreibt den KEB COMBIVERT F5. Im Einzelnen wird auf den Einbau, die An- schlussmöglichkeiten sowie die grundlegende Bedienung eingegangen. Aufgrund der vielfältigen Einsatz- und Programmiermöglichkeiten ist der anwendungsspezifische Anschluss- bzw. Verdrah- tungsplan, die Parametereinstellung sowie Hinweise zur Inbetriebnahme der Dokumentation des Maschinenherstellers zu entnehmen.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwendungshinweise ............6 Produktbeschreibung ..................7 Verwendungszweck ......................7 2.2 Geräteidentifikation......................7 Technische Daten 230V - Klasse ..................8 Technische Daten 400V - Klasse ..................9 Abmessungen und Anschlüsse ..................10 Einbau und Anschluss ................... 11 Schaltschrankeinbau ....................... 11 EMV-gerechte Verdrahtung ..................... -
Seite 6: Wichtig, Unbedingt Lesen
Wichtig, unbedingt lesen Sicherheits- und Anwendungshinweise Sicherheits- und Anwendungshinweise für Antriebsstromrichter (gemäß: Niederspannungsrichtlinie 2006/95/EG) 1. Allgemein Antriebsstromrichter enthalten elektrostatisch gefährdete Bauelemente, die leicht durch unsachgemäße Behandlung be- Während des Betriebes können Antriebsstromrichter ihrer schädigt werden können. Elektrische Komponenten dürfen nicht Schutzart entsprechend spannungsführende, blanke, gegebe- mechanisch beschädigt oder zerstört werden (unter Umständen nenfalls auch bewegliche oder rotierende Teile, sowie heiße... -
Seite 7: Produktbeschreibung

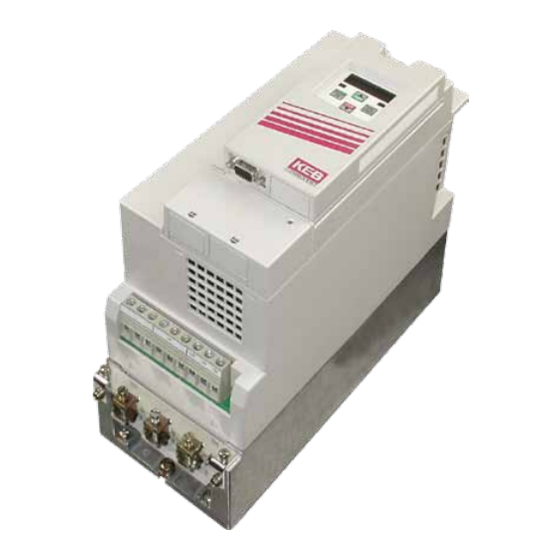

Produktbeschreibung Produktbeschreibung Verwendungszweck Der Frequenzumrichter KEB COMBIVERT F5 dient ausschließlich zur Steuerung und Re- gelung von Drehstrommotoren. Der Betrieb anderer elektrischer Verbraucher ist untersagt und kann zur Zerstörung der Geräte führen. Frequenzumrichter sind Komponenten, die zum Einbau in elektrische Anlagen oder Maschinen bestimmt sind. -
Seite 8: Technische Daten 230V - Klasse
Durch Ferritkerne (Artikelnummer 00.90.396-2620) und kapazitätsarme Kabel (Phase/Phase < 65 pF/m, Phase/Schirm < 120 pF/m) am Ausgang sind Motorleitungen bis zu 25 m möglich - bitte Rücksprache mit KEB halten. Kategorie C1 (früher Klasse B nach EN 55011) Kategorie C2 (früher Klasse A nach EN 55011) Die tatsächliche Ausgangsfrequenz ist abhängig von der Parametrierung. -
Seite 9: Technische Daten 400V - Klasse
Max. Motorleitungslänge geschirmt Durch Ferritkerne (Artikelnummer 00.90.396-2620) und kapazitätsarme Kabel (Phase/Phase < 65 pF/m, Phase/ Schirm < 120 pF/m) am Ausgang sind Motorleitungen bis zu 25 m möglich - bitte Rücksprache mit KEB halten. Kategorie C1 (früher Klasse B nach EN 55011) Kategorie C2 (früher Klasse A nach EN 55011) -
Seite 10: Abmessungen Und Anschlüsse
Produktbeschreibung Abmessungen und Anschlüsse mit Operator mit Klemmleisten Anschluss der Netzversorgung Anschluss für Motor, Bremswiderstand und Temperaturerfassung Anschluss der Steuerleitungen Anschluss für Operator oder HSP5-Servicekabel Gewicht: 1,1 kg Eingangsspannung beachten, da 230 V und 400 V-Klasse (3-phasig) möglich! D - 10... -
Seite 11: Einbau Und Anschluss
Die Flat-Rear-Ausführung erfordert Kühlmaßnahmen durch den Maschinenbauer. Die jeweiligen Kühlmaßnahmen sind ANTRIEBSTECHNIK ANTRIEBSTECHNIK abhängig von den Einsatzbedingungen. COMBIVERT vor aggressiven Gasen und Aerosolen schützen! Bei Größe 05/230 V und Feldbusbetrieb max. 40 °C ! EMV-gerechte Verdrahtung • Abschirmung von Motor- und Steuerleitungen immer beidseitig und großflächig auflegen... -
Seite 12: Anschluss Des Leistungsteil
N(L2) • bei DC-Versorgung auf den zulässigen Spannungsbereich der Sicherungen achten Achten Sie unbedingt auf die Anschlussspannung des KEB COMBIVERT. Ein 230 V-Gerät am 400 V-Netz wird sofort zerstört. Vertauschen Sie niemals die Netz- und Motorleitung. In einigen Ländern wird gefordert, dass die PE-Klemme direkt im Klemmkasten (nicht über Montageplatte) angeschlossen wird. -
Seite 13: Klemmleiste X1B
Einbau und Anschluss 3.3.3 Klemmleiste X1B • PE Erdleiter • U, V, W Motoranschluss • PA, PB Bremswiderstand • T1, T2 Temperatursensor /-schalter 3.3.4 Motoranschluss • auf phasenrichtigen Anschluss des Motors achten ! • maximale Motorleitungslänge siehe Kapitel 2.3 X1.B Motor-PTC (optional) Abschirmungen großflächig auf der Montage- platte und am Motorgehäuse auflegen... -
Seite 14: Anschluss Eines Bremswiderstandes Mit Temperaturüberwachung Gemäß Ul
Einbau und Anschluss 3.3.6 Anschluss eines Bremswiderstandes mit Temperaturüberwachung gemäß UL • PA, PB Anschluss Bremswiderstand • technische Daten (siehe Kapitel 2.3) • bei Auslösung der Temperaturüberwachung wird die Eingangsspannung weggeschaltet • für zusätzlichen Schutz bei generatorischem Betrieb die Hilfskontakte 11und 12 vom Netzschütz K1 anschließen (siehe 3.3.5) Bei einer Eingangsbemessungsspannung von 480 Vac darf kein Bremswiderstand angeschlossen werden. -
Seite 15: Steuerkarte Basic
Einbau und Anschluss Steuerkarte BASIC 3.4.1 X2A Steuerklemmleiste • Anzugsmoment 0,22…0,25 Nm (2 lb inches) • abgeschirmte/verdrillte Leitungen verwenden 1 5 7 8 10 11 14 15 16 20 22 24 25 26 27 28 29 • Schirm einseitig am Umrichter auf Erdpotential legen PIN Funktion Name Erklärung... -
Seite 16: Anschluss Der Steuerklemmleiste
Einbau und Anschluss 3.4.2 Anschluss der Steuerklemmleiste Sollwertpotentiometer Stromsignal Sollwertsignal 3…10 kΩ 0…±20 mA 0…±10 V DC 4…20 mA Analogausgang ±10 V DC max. 5 mA nicht bei Gehäuse A und B max. 30 V DC / 0,01…1 A max. 30 V DC / 0,01…1 A Um Störungen zu vermeiden, ist für analoge und digitale Steuerleitungen ein getrennter Schirm vorzusehen. -
Seite 17: Bedienung Des Gerätes
4.1.2 Digitaloperator (Artikelnummer 00F5060-1100) Als Zubehör zur lokalen Bedienung des KEB COMBIVERT F5 ist ein Operator erhältlich. Um Fehlfunktionen zu vermeiden, muss der Umrichter vor dem Aufstecken / Abziehen des Operators in den Status noP (Reglerfreigabe öffnen) gebracht werden. Bei der In- betriebnahme des Umrichters wird immer mit den zuletzt abgespeicherten Werten bzw. -
Seite 18: Fernbedienung
Operatoren für spezielle Einsatzfälle (Profibus, Interbus, Sercos, CAN) bestückt werden. Weitere Informationen hierzu finden Sie auf unserer Homepage. Tastaturbedienung 4.2.1 Parameternummern und /-werte Beim Einschalten des KEB COMBIVERT F5 erscheint der Wert des Parameters CP.1. Mit der Funktionstaste wird zwischen FUNC. Parameterwert und Parameternummer SPEED gewechselt. -
Seite 19: Rücksetzen Von Fehlermeldungen
Fehler selbst zurückzusetzen, muss erst die Ursache behoben werden und ein Reset oder ein Kaltstart erfolgen. 4.2.3 Passworteingabe Der KEB COMBIVERT ist mit einem umfassenden Passwortschutz ausgestattet. Abhängig vom eingegebenen Passwort sind folgende Modis möglich: Anzeige Modus CP_ro Endkundenmenü (CP-Parameter) nur lesen CP_on Endkundenmenü... -
Seite 20: Parameterbeschreibungen
CP-Parameter Parameterbeschreibungen Basic/Compact/General/Application ohne Geberinterface Auflö- Default Einheit ↵ Parameter Einstellbereich sung sprung CP.0 Passworteingabe 0…9999 ud.1 CP.1 Istfrequenzanzeige -400…400 0,0125 ru.3 CP.2 Sollfrequenzanzeige -400…400 0,0125 ru.1 CP.3 Umrichter Status 0…255 ru.0 CP.4 Scheinstrom 0…6553,5 ru.15 CP.5 Scheinstrom / Spitzenwert 0…6553,5 ru.16 CP.6... - Seite 21 CP-Parameter CP.3 Umrichterstatus Der Umrichterstatus zeigt den aktuellen Betriebszustand des Umrichters (z.B. Vorwärts- konstantlauf, Stillstand usw.) an. Im Fehlerfall wird die aktuelle Fehlermeldung angezeigt, auch wenn die Anzeige durch ENTER bereits zurückgesetzt wurde (Fehler-LED im Operator blinkt noch). „no Operation“; Reglerfreigabe nicht gebrückt; Modulation abgeschaltet; Aus- gangsspannung = 0 V;...
-
Seite 22: Cp.28 Reaktion Auf Externe Übertemperatur
CP-Parameter CP.24 Max. Rampenstrom Diese Funktion schützt den Frequenzumrichter vor dem Abschalten durch Überstrom während der Beschleunigung. Die Rampe wird bei Erreichen des hier eingestellten Wer- tes solange angehalten, bis der Strom wieder absinkt. Bei aktiver Funktion wird „LAS“ im Display (CP.3) angezeigt. -
Seite 23: Cp.29 Analogausgang 1 / Funktion
CP-Parameter CP.28 Anzeige Reaktion Wiederanlauf E.dOH sofortiges Abschalten der Modulation A.dOH Schnellhalt / Absch. der Modul. nach Erreichen von Fehler behe- ben; Reset Drehzahl 0 A.dOH Schnellhalt / Haltemoment bei Drehzahl 0 A.dOH sofortiges Abschalten der Modulation Autoreset, A.dOH Schnellhalt / Absch. der Modul. nach Erreichen von wenn kein Drehzahl 0 Fehler mehr... - Seite 24 CP-Parameter Störmelderelais (ohne Auto-Reset) Warn- oder Fehlermeldung bei Abnormal Stopping Überlast-Vorwarnung Übertemperatur-Vorwarnung Endstufen Externe Übertemperatur-Vorwarnung Motor Übertemperatur-Vorwarnung Umrichterinnenraum OHI Kabelbruch 4...20 mA an Analogeingang 1 max. Konstantstrom (Stall, CP.25) überschritten max. Rampenstrom (LA-Stop, CP.24) überschritten DC-Bremsung aktiv Istwert=Sollwert (CP.3=Fcon; rcon; nicht bei noP, LS, Fehler, SSF) Beschleunigen (CP.3 = FAcc, rAcc, LAS) Verzögern (CP.3 = FdEc, rdEc, LdS) Istdrehrichtung = Solldrehrichtung...
- Seite 25 CP-Parameter CP.34 Drehrichtungsquelle Mit diesem Parameter wird die Quelle und die Art der Auswertung für die Drehrichtungs- vorgabe festgelegt (Enter-Parameter). Mit CP.34 ändert man nicht die Drehrichtungsquelle der Festfrequenzen (CP.19…21). Wert Drehrichtung nur Applikationsmode Vorgabe über Klemmleiste vorwärts/rückwärts; negative Sollwerte werden zu Null gesetzt (Werkseinstellung) Vorgabe über Klemmleiste vorwärts/rückwärts;...
-
Seite 26: A.1 Überlastkennlinie
Anhang A Anhang A Überlastkennlinie Auslösezeit [s] Auslastung [%] Bei Überschreiten einer Auslastung von 105% startet ein Überlastintegrator. Bei Unter- schreiten wird rückwärts gezählt. Erreicht der Integrator die Überlastkennlinie, wird der Fehler E.OL ausgelöst. Berechnung der Motorspannung Die Motorspannung, für die Auslegung eines Antriebes, ist abhängig von den eingesetzen Komponenten. -
Seite 27: A.4 Lagerung
Wird der Kondensator nun mit Nennspannung in Betrieb genommen, wird versucht die Oxidschicht schlagartig wieder aufzubauen. Dies erzeugt Wärme sowie Gas und zerstört den Kondensator. Um Defekten vorzubeugen, muss der KEB COMBIVERT abhängig von der Lagerungsdauer gemäß folgender Aufstellung in Betrieb genommen werden: Lagerungszeitraum < 1 Jahr •... -
Seite 28: Ändern Der Ansprechschwelle Des Bremstransistors
Lagerungszeitraum > 3 Jahre • Eingangsspannungen wie zuvor, jedoch Zeiten pro Jahr verdoppeln. Eventuell Kondensatoren tauschen. Nach Ablauf dieser Inbetriebnahme kann der KEB COMBIVERT unter Nennbedingungen betrieben oder einer neuen Lagerung zugeführt werden. Ändern der Ansprechschwelle des Bremstransistors (nicht gültig für Steuerungstyp „BASIC“) Um ein vorzeitiges Durchschalten des Bremstransistors bei einer Eingangsbemessungs- spannung von 480 Vac zu vermeiden, muss die Ansprechschwelle gemäß... -
Seite 29: B.1 Ce-Kennzeichnung
Wohnbereich Funkstörungen verursachen; in diesem Fall kann es für den Betreiber erforderlich sein, entsprechende Maßnahmen durchzuführen. UL-Kennzeichnung Eine Abnahme gemäß UL ist bei KEB Umrichtern auf dem Typenschild durch nebenstehendes Logo gekennzeichnet. Zur Konformität gemäß UL für einen Einsatz auf dem nordamerikanischen Markt sind folgende Hinweise unbedingt zu beachten (englischer Originaltext): •... - Seite 30 Anhang B Table for input fusing of inverters F5-A housing: Inverter Input Voltage UL 248 Fuse Class UL 248 Fuse Class J or RK5 * CC *) 05F5 240 / 1ph 05F5 240 / 1ph 07F5 240 / 1ph 07F5 240 / 1ph 05F5 400 / 480 / 3ph...
-
Seite 31: B.3 Weitere Anleitungen
• Download von Parameterlisten • Fehlermeldungen Anleitungen für Konstruktion und Entwicklung • Applikationsanleitung • Erstellung eines benutzerdefinierten Parametermenü • Programmierung der digitalen Eingänge • Eingangssicherungen gemäß UL für COMBIVERT F5 Zulassungen und Approbationen • CE-Konformitätserklärung • UL-Yellow Card (http://www.ul.com) D - 31... - Seite 32 +39 02 3353531 • fax: +39 02 33500790 net: www.keb.de • mail: kebitalia@keb.it KEB Power Transmission Technology (Shanghai) Co.,Ltd. No. 435 Qianpu Road, Chedun Town, Songjiang District, KEB Japan Ltd. CHN-Shanghai 201611, P.R. China 15–16, 2–Chome, Takanawa Minato-ku fon: +86 21 37746688 • fax: +86 21 37746600...
