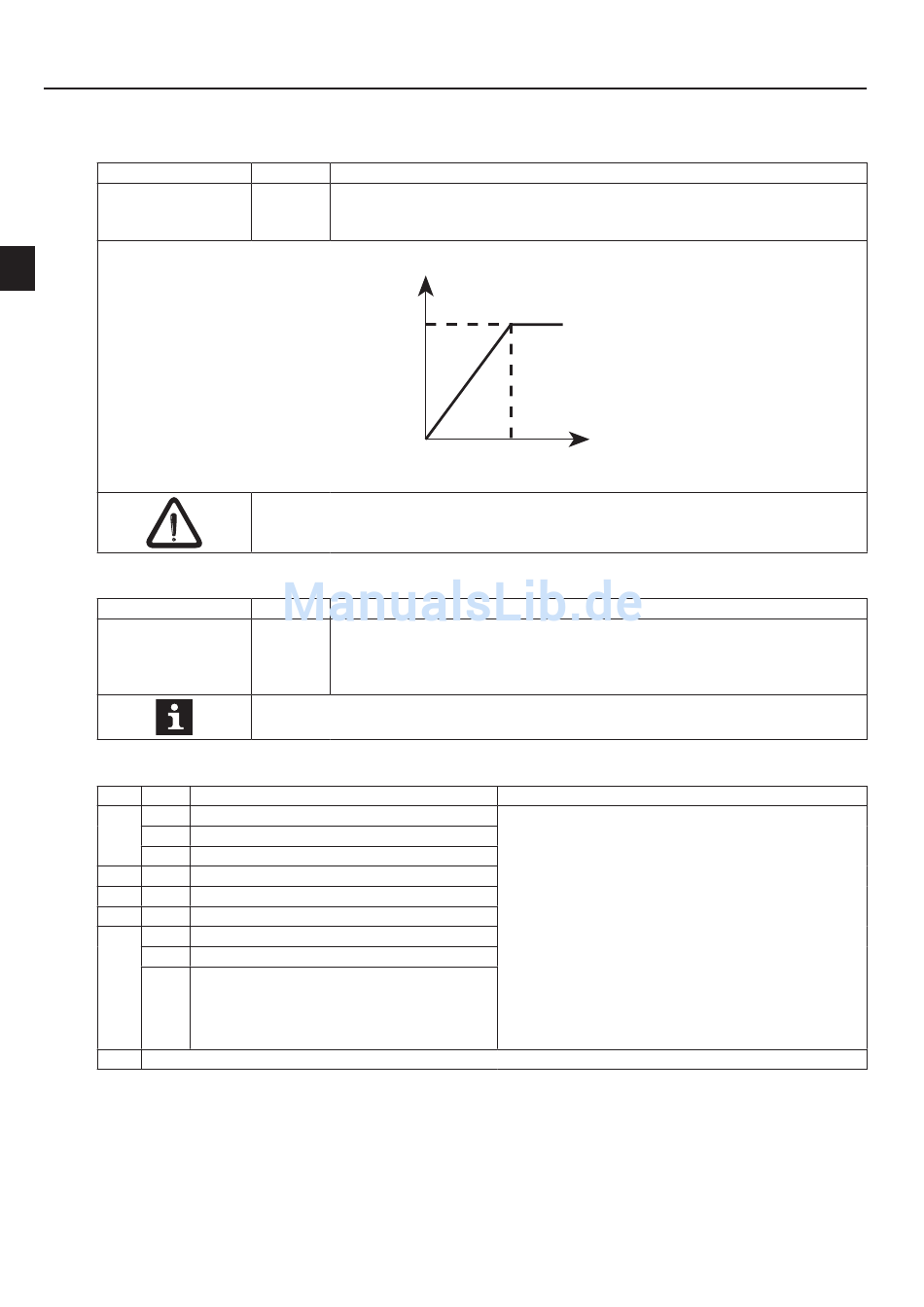

KEB COMBIVERT F5 MULTI Betriebsanleitung Seite 16

Parameterbeschreibung
CP.19 Eckfrequenz
Wertebereich
0,00...400,00 Hz
D
CP.20 Geberstrichzahl 1
Wertebereich
1...16383 Ink
CP.21 Drehrichtungstausch Geber 1
Bit Wert Funktion
0 Geberdrehrichtung
0 keine Änderung (standard)
1 invertiert
1 0 - reserviert -
2 0 - reserviert -
3 0 - reserviert -
4 Systeminvertierung
0 keine Änderung (standard)
16 invertiert
Die Werte sind zu addieren und mit „ENTER" zu bestätigen.
D - 16
Vorgabe Beschreibung
50 Hz Bei der hier eingestellten Frequenz erreicht der Umrichter im gesteuerten Be-
trieb seine maximale Ausgangsspannung. Typisch ist hier die Einstellung der
Motornennfrequenz.
U
A
100%
Motoren können bei falsch eingestellter Eckfrequenz überhitzen. Im geregelten Betrieb
(CP.10 = 4 oder 5) hat dieser Parameter keine Funktion.
Vorgabe Beschreibung
2500 Ink Mit diesem Parameter wird die Geberstrichzahl auf den an Kanal 1 ange-
schlossenen Geber eingestellt. Zur Überprüfung der Einstellung werden die
Soll- und Istdrehzahlanzeigen im gesteuerten Betrieb vergleichen. Bei korrek-
ter Einstellung muss Istdrehzahl = Solldrehzahl - Schlupf sein.
Der Wertebereich kann aufgrund verschiedener Geberkennungen variieren.
f
CP. 19
Beschreibung
Stellt man während der Inbetriebnahme im gesteu-
erten Betrieb fest, daß Ist- und Solldrehzahl unter-
schiedliche Vorzeichen haben, kann dies auf einen
falschen Anschluss des Inkrementalgebers zurück-
zuführen sein. Möglichst sollte dann eine Korrektur
an der Verdrahtung vorgenommen werden. Ist dies
zu aufwendig, kann mit diesem Parameter ein Dreh-
richtungstausch für den Gebereingang 1 durchge-
führt werden. Die Wirkung entspricht einem Tausch
der A- und B-Spuren des Inkrementalgebers.
Mit Bit 4 kann eine Systeminvertierung eingestellt
werden. Hiermit ist es möglich, den Motor bei positi-
ver Vorgabe an der Welle linkslaufen zu lassen.
