KEB COMBIVERT S6 Gebrauchsanleitung Seite 24

BELEGUNG DER KLEmmLEISTE X2A
2.4.4 Spezifikation und Anschluss der Analogeingänge
Eingangstyp
Analogeingang 1
Analogeingang 2
Eingangswerte
Gleichspannungseingang
Stromeingang
Common Mode Bereich V
Tabelle 11: Spezifikationen der Analogeingänge AN1 und AN2
*) Potenzialausgleichsleitung

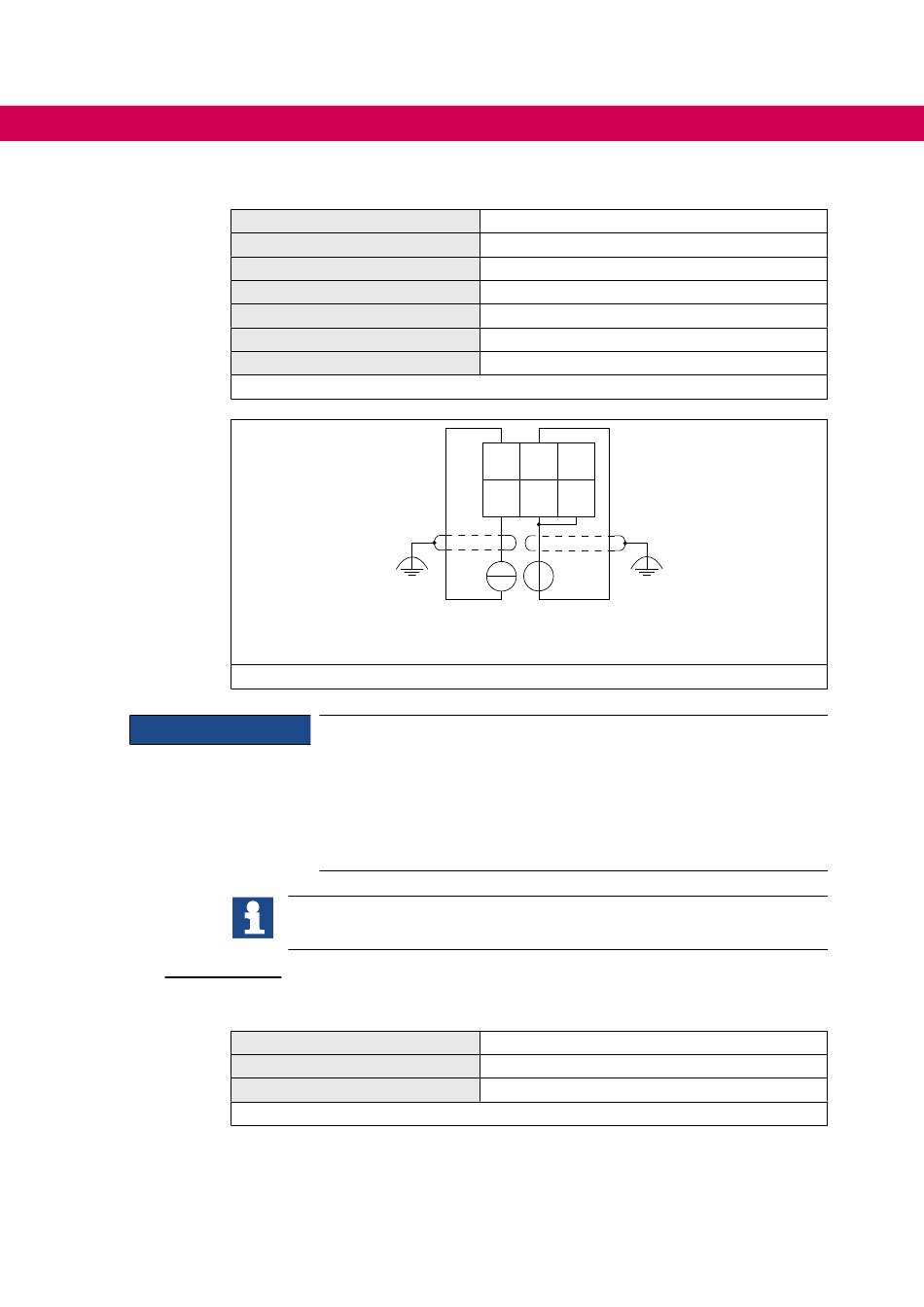

Abbildung 7:
ACHTUNG
Einschränkung
Der Analogeingang ist nicht für die Ansteuerung mit einem Potentiometer vorgesehen.
Die Analogspannung muss den Eingangsstrom treiben können.
Eingangstyp
Analogeingang 3
Gleichspannungseingang
Tabelle 12: Spezifikation des Analogeingang 3
24
CM
0...±20mA
4...20mA
Beispiel zum Anschluss der analogen Eingänge an X2A
Keine Potenzialtrennung der Analogeingänge zur Steuerspannung !
Fehlfunktion oder Defekt durch Spannungsdifferenzen.
► Wenn der Analogwert außerhalb des Common Mode Bereiches liegt,
ist eine Potenzialausgleichsleitung zwischen der Analogwertquelle
und dem Analogeingang erforderlich.
► Potenzialausgleichleitung mit 0V der Steuerklemmleiste verbinden.
► Der Eingang X2A.1 kann als Digital- oder Analogeingang genutzt werden.
► Die Funktion ist per Software umschaltbar.
Potenzialbehafteter Differenzeingang
X2A.17 (AN1-), X2A.18 (AN1+)
X2A.19 (AN2-), X2A.20 (AN2+)
Strom/Spannung umschaltbar
±10 V
±20 mA; 4...20 mA
-12,5...17,5 V
18 20 22
17 19 21
*
+
+
0...±10Vdc
Potenzialbehafteter Absoluteingang
X2A.1 (AN3+), X2A.9 (0V)
0,2...10 V / max. 5 mA
