Einbau und Anschluss
3.
Einbau und Anschluss
3.1

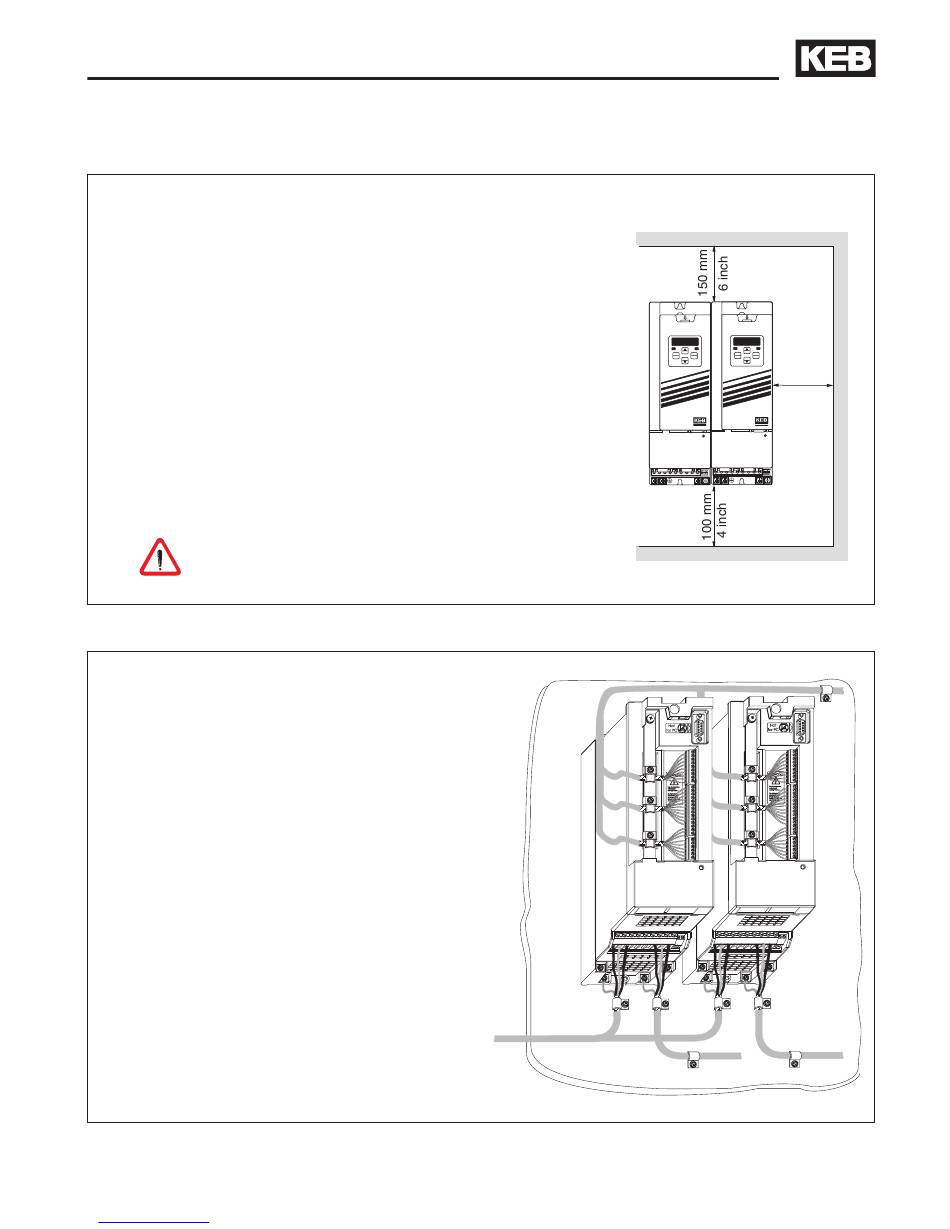

Schaltschrankeinbau
Schutzart (EN 60529):
Betriebstemperatur:
Lagerungstemperatur:
max. Kühlkörpertemperatur:
Größe 05/230 V und 07-09/400 V
Größe 07/230 V
Klimakategorie (EN 60721-3-3):
Umgebung (IEC 664-1):
Vibration/Schock gemäß:
Die Flat-Rear-Ausführung erfordert Kühlmaßnahmen
durch den Maschinenbauer. Dies kann im besten
Fall keine weitere Maßnahme (z.B. bei Taktbetrieb
mit Standzeit) bis zur Abführung der gesamten,
angegebenen Verlustleistung bei Nennbetrieb sein.
3.2
EMV-gerechte Verdrahtung
• Abschirmung von Motor- und Steuerleitungen
immer beidseitig und großflächig auflegen.
• Abstand zwischen Steuer- und Leistungslei-
tungen mindestens 10...20 cm (4...8 inch).
• Motor- und Netzleitung getrennt verlegen.
• Wenn nicht zu vermeiden, Steuer- und Leis-
tungsleitungen im rechten Winkel kreuzen.
• Alle Leitungen möglichst dicht an der Monta-
geplatte verlegen - ideal im Metallkabelkanal.
• COMBIVERT gut leitend mit der Montageplat-
te montieren. Lack vorher entfernen.
Weitere Hinweise zur EMV - gerechten Ver-
drahtung finden Sie bei KEB im Internet.
Downloaded from
www.Manualslib.com
COMBIVERT vor aggressiven Gasen und
Aerosolen schützen!
manuals search engine
IP20
-10...45 °C (14...113 °F)
-25...70 °C (-13...158 °F)
90 °C (194 °F)
82 °C (180 °F)
3K3
Verschmutzungsgrad 2
German. Lloyd; EN 50155
Einbaulage und Mindestabstände
START
START
ENTER
FUNC.
ENTER
FUNC.
F/R
SPEED
F/R
SPEED
STOP
STOP
ANTRIEBSTECHNIK
ANTRIEBSTECHNIK
30 mm
1 inch
D - 11
