6 Programmieren des Frequenzumrichters
6.1.5 Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten Zugriff auf den Hauptmenü-
modus. Wählen Sie den Hauptmenümodus durch Drücken der Taste
[Main Menu]. Das in Abbildung 6.2 dargestellte Auswahlmenü erscheint
im Display.
Zeilen 2 bis 5 auf dem Display zeigen eine Liste mit Parametergruppen,
die mithilfe der Auf-Ab-Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermodus stets dieselben sind. Im Hauptmenü sind die Parameter
nach Gruppen aufgeteilt. Die 1. Stelle der Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
6
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00) des Geräts werden Parameter teilweise ausgeblendet. Zum
Beispiel blendet die Auswahl Ohne Rückführung alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten installiert und
aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.
6.1.6 Parameterauswahl
Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Sie können
eine Parametergruppe mithilfe der Navigationstasten wählen und mit
[OK] aktivieren.
Folgende Parametergruppen sind je nach Systemeinstellung und instal-
lierten Optionen verfügbar:
Nach Auswahl einer Parametergruppe (und gegebenenfalls einer Unter-
gruppe), können Sie einen Parameter mithilfe der Navigationstasten wäh-
len.
Der Arbeitsbereich beim grafischen LCP zeigt Parameternummer und -
namen sowie den Parameterwert.
98

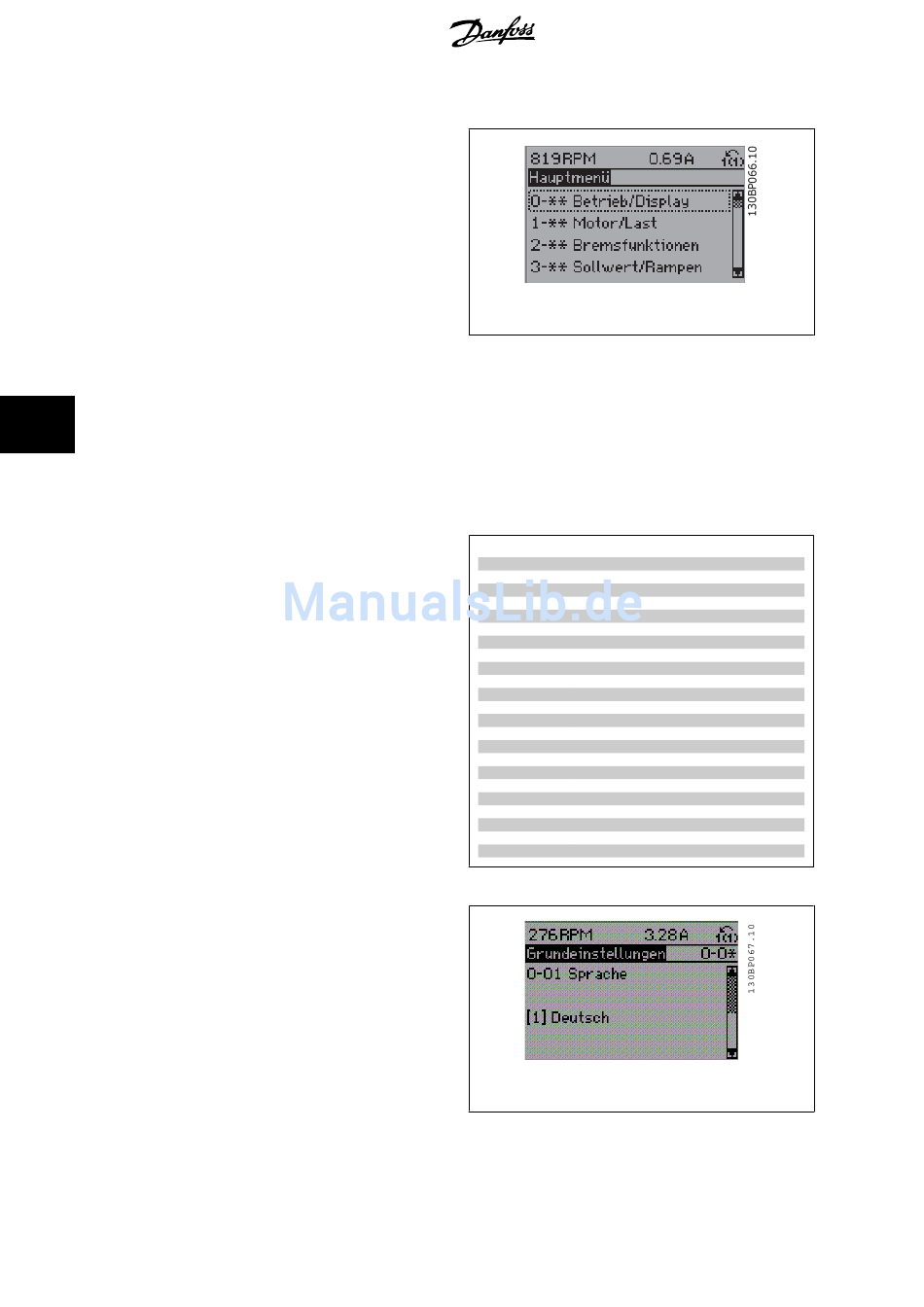

Abbildung 6.9: Displaybeispiel
Gruppennr.
0
1
2
3
4
5
6
8
9
10
11
13
14
15
16
18
20
21
22
23
24
25
26
Tabelle 6.3: Parametergruppen
Abbildung 6.10: Displaybeispiel
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
Produkthandbuch für VLT
Parametergruppe:
Betrieb/Display
Motor/Last
Bremsfunktionen
Sollwert/Rampen
Grenzen/Warnungen
Digit. Ein-/Ausgänge
Analoge Ein-/Ausg.
Opt./Schnittstellen
Profibus DP
CAN/DeviceNet
LonWorks
Smart Logic
Sonderfunktionen
Info/Wartung
Datenanzeigen
Datenanzeigen 2
FU PID-Regler
Erw. PID-Regler
Anwendungsfunktionen
Zeitfunktionen
Notfallbetrieb
Kaskadenregler
Analog-E/A-Option MCB 109
®
HVAC Drive
