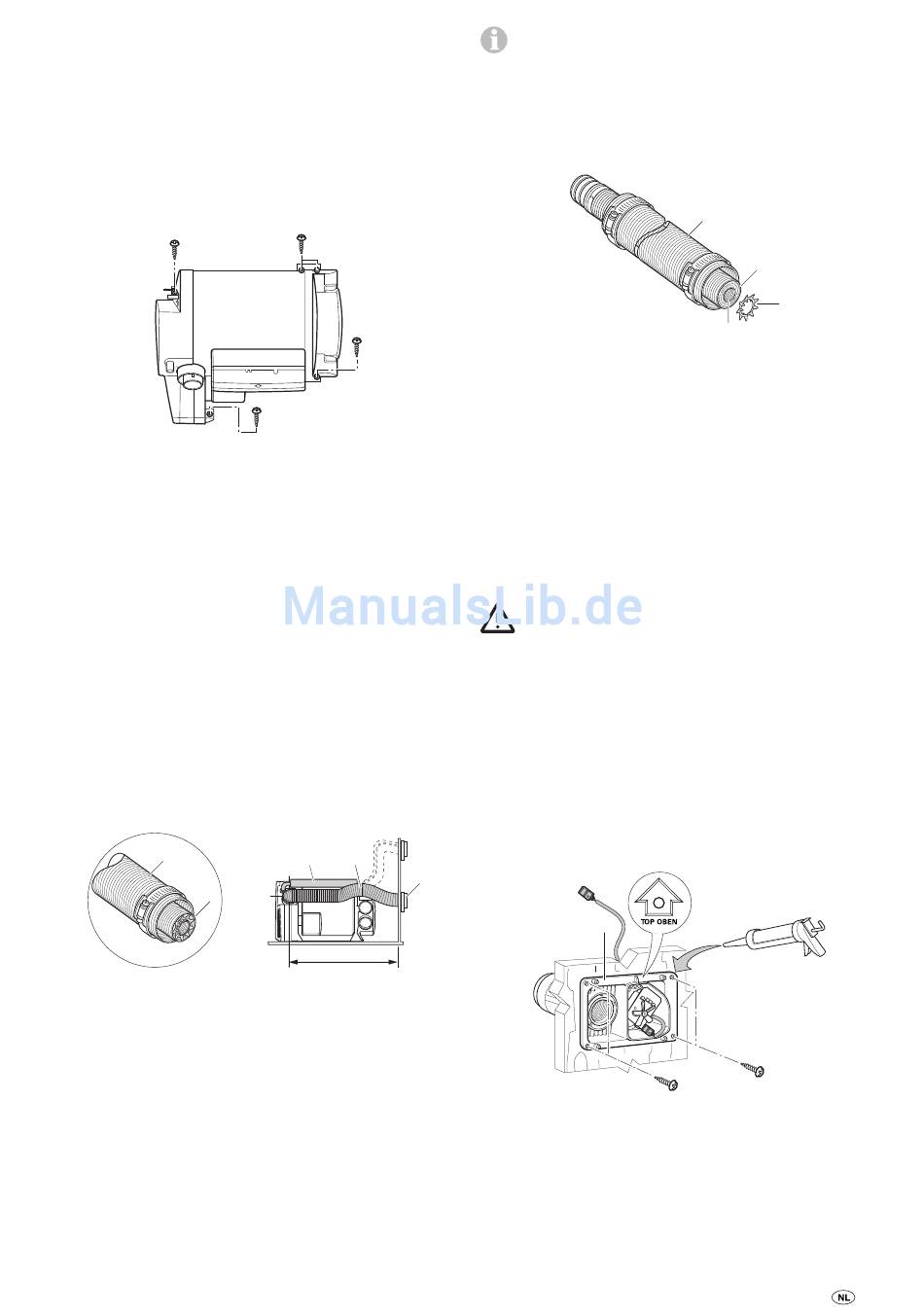

Bevestiging van het toestel

Controleer of het voertuig over een dragende bodem, dubbele
of tussenvloer beschikt voor het bevestigen van de kachel –
als deze ongeschikt is, vooraf een dragende ondergrond aan-
leggen (bijv. een aan de bodem vastgelijmde multiplexplaat).
De kachel met 4 schroeven B 5,5 x 25 (in de levering inbe-
grepen) op de voertuigbodem, dubbele of tussenvloer vast-
schroeven. Afhankelijk van de inbouwsituatie kan de kachel
ook met 3 schroeven worden bevestigd – daarbij moeten de
aluminium voeten (a) altijd en naar keuze één van de kunst-
stof voeten (b) van de voertuigbodem worden vastgeschroefd.
a
a
Afbeelding 6

Uitlaatgas- en verbrandingsluchtafvoer

Voor de kachel Combi D mogen alleen de Truma buizensets
(bestaande uit uitlaatgasdemper, afzuigbuis en luchtaanzuig-
demper) gebruikt worden, omdat het toestel alleen met deze
soort buizen een typegoedkeuring heeft. Deze buizen mogen
bij de montage niet platgedrukt of geknikt worden.
De volgende buizensets zijn leverbaar:
buizenset 60 cm art.-nr. 34501-01 *
buizenset 70 cm art.-nr. 34501-02
buizenset 100 cm art.-nr. 34501-03
buizenset 150 cm art.-nr. 34501-04
* geschikt voor de kleinste inbouwruimte

Toegestane buislengtes

Bij een wandschoorsteen kunnen buislengtes van minimaal
60 cm tot max. 150 cm worden gebruikt.
5
4
Afbeelding 7
b
b
7 5, 4
8
60 – 150 cm
De lengte van de uitlaatgasdemper (4), van de afzuigbuis
(5) en van de luchtaanzuigdemper (7) kan voor serie-
montage (vaste lengtes) aan de hand van een model vastge-
steld worden. In afzonderlijke gevallen kan de uitlaatgas- en
luchtaanzuigdemper ingekort worden. In dat geval moet de
binnenbuis (4a) van de uitlaatgasdemper (4) met een nieuwe
blokkeerschijf (6 – art.-nr. 34020-45200) vastgezet worden.
Voor de montage levert Truma als toebehoren een blokkeer-
schijftool (art.-nr. 34020-45000).
Afbeelding 8
Bij de aanleg van de uitlaatgasafvoer moet een minimale
bochtradius van 8 cm van de uitlaatgasdemper (4) in acht
worden genomen.

Montage van de wandschoorsteen

De wandschoorsteen monteren op een zo recht mogelijk vlak
waar de wind aan alle kanten omheen kan stromen.
Uitsparing voor de wandschoorsteen
Het inbouwsjabloon (art.-nr. 34020-42000) aan de buitenkant
van de voertuigwand vastmaken. De boorgaten en de uitspa-
ring voor de wandschoorsteen markeren.
Voorafgaand aan het boren altijd letten op erachter
liggende resp. verborgen kabels, gasleidingen, chassis-
delen en dergelijke!
Sjabloon wegnemen, de boorgaten en de uitsparing
aanbrengen.
Zo nodig de wand van het voertuig om de opening met een
daarvoor geschikt materiaal bekleden, zodat de bevestigings-
schroeven voldoende houvast hebben.
Buitengedeelte van de schoorsteen monteren
De groef van het buitengedeelte van de schoorsteen (8) met
een kneedbare carrosseriekit – geen silicone – vullen. Het bui-
tengedeelte van de schoorsteen daarna met 4 schroeven aan
de voertuigwand bevestigen.
8
Afbeelding 9
5
4
6
4a
3,5 x 25
45
