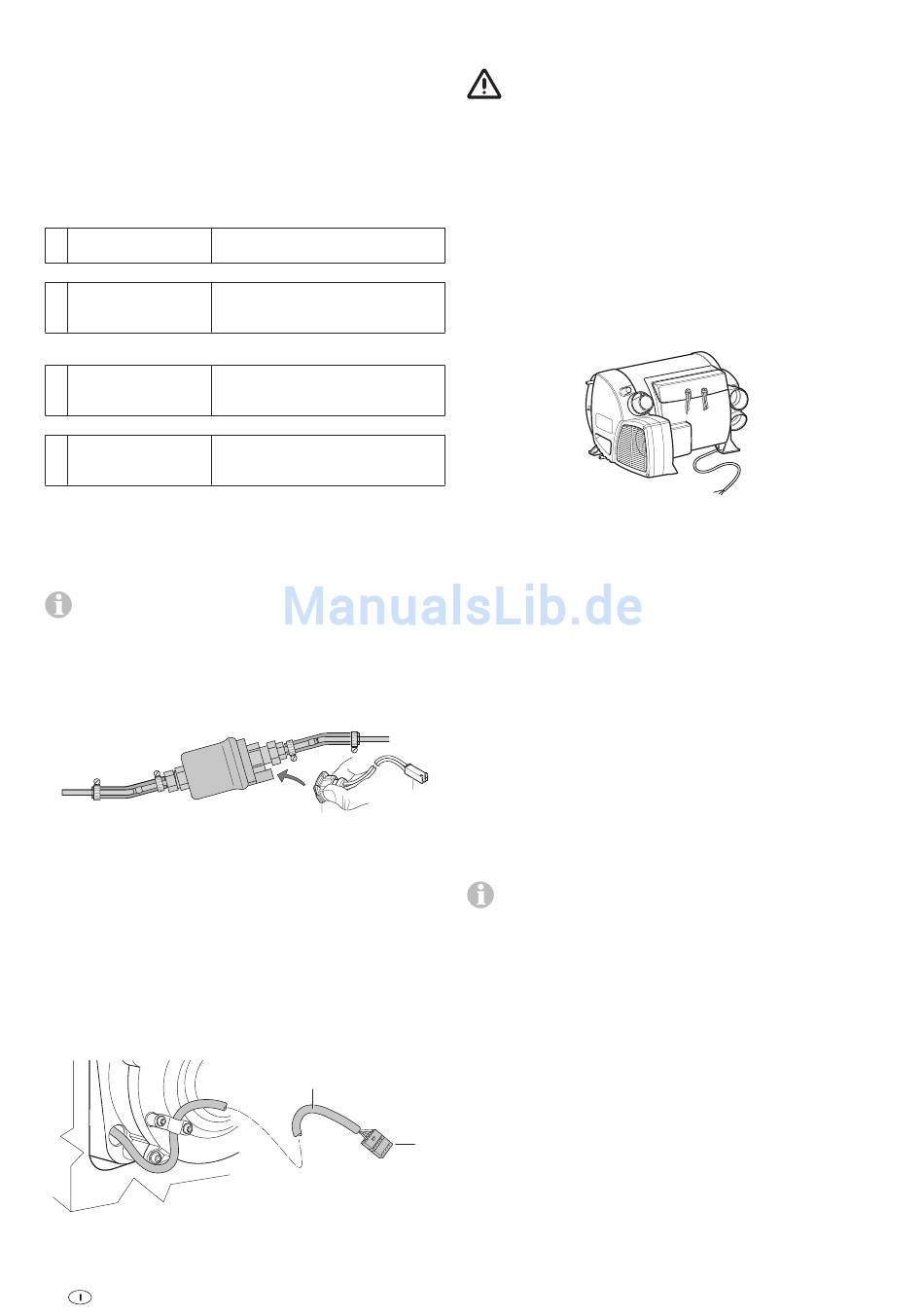

Sensore temperatura ambiente

Inserire il connettore del cavo di collegamento sull'attacco (67)
(non occorre fare attenzione alla polarità).
Elementi di comando / Sistema di
condizionamento
Sono possibili le seguenti combinazioni di collegamento.
Elementi di comando analogici
1 Unità di comando Combi D6 CP plus ready
CP classic (stufa senza resistenze elettriche)
o
1 Selettore alimenta- Combi D6 E CP plus ready
zione energetica CP (stufa con resistenze elettriche)
E classic
Elementi di comando digitali
1 Unità di comando Combi D6 (E) CP plus ready
CP plus (stufa con/senza resistenze
elettriche)
e
1 Sistema di Sistemi idonei – v.
condizionamento Istruzioni per l'uso Unità di
comando CP plus
Inserire e bloccare il connettore del rispettivo cavo di collega-
mento in uno degli attacchi (68 o 69).

Pompa dosatrice

Se per riempire i tubi del combustibile si utilizza un riem-
pitore automatico, realizzare il collegamento elettrico alla
pompa dosatrice dopo aver effettuato il riempimento.
Inserire il connettore (74) del cavo di collegamento sulla
pompa dosatrice e il connettore (75) sul collegamento (70)
della stufa. Prestare attenzione che i connettori si inseriscano
con uno scatto.
Figura 32
Avvolgere il cavo in eccesso e fissarlo in un punto adatto con
opportune fascette.

Ventilatore di aspirazione

Inserire il connettore (11) del cavo del ventilatore di aspirazione
sul collegamento (72) della stufa. Prestare attenzione che il
connettore si inserisca con uno scatto. Avvolgere il cavo (9) in
eccesso e fissarlo in un punto adatto con opportune fascette.
Vista lato interno veicolo
Figura 33
42

Alimentazione di tensione 230 V ~

(Combi D6 E – con resistenze elettriche)
ad es., secondo la direttiva VDE 0100, parte 721 o la norma
IEC 60364-7-721). Le avvertenze per l'esecuzione del collega-
mento elettrico qui riportate non sono rivolte a persone ine-
sperte, ma rappresentano informazioni supplementari per per-
sonale qualificato!
Effettuare il collegamento con cautela facendo attenzione ai
colori!
Per operazioni di manutenzione o riparazione è necessario
dotarsi di un sezionatore per il disinserimento di tutti i poli
dalla rete con una distanza di contatto di almeno 3,5 mm.
Effettuare il collegamento alla rete con il cavo di silicone da
150 cm ad un cavo protetto da almeno 10 A (meglio 16 A).
Figura 34
Tutti i cavi devono essere assicurati con delle fascette.

Prima messa in funzione

Alla prima messa in funzione di un apparecchio nuovo di fab-
brica può svilupparsi del fumo o si può avvertire odore per un
breve lasso di tempo.

Riempimento dei tubi del combustibile

Per riempire i tubi del combustibile, è solitamente necessario
avviare più volte la stufa, se non si utilizza un riempitore auto-
matico (n° art. 34020-44700).
A tale scopo, accendere la stufa dall'unità di comando. Per
ogni processo d'accensione, la stufa esegue 2 tentativi di
75
avvio (primo avvio e avvio ripetuto) della durata di 2 minuti
74
ciascuno. Se, dopo l'avvio ripetuto, non viene rilevata la fiam-
mella, la stufa va in modalità guasto e deve essere spenta e
riaccesa dall'unità di comando.
mella, la stufa va in blocco. Per eliminare il blocco, rivolgersi
al centro di assistenza Truma (vedere il libretto di assistenza
Truma o il sito www.truma.com).
Dopo aver riempito i tubi del combustibile, verificare la tenuta
dei tubi e dei punti di collegamento.

Prova di funzionamento

Controllare tutte le funzioni dell'apparecchio, in particolare lo
9
scarico dell'acqua, facendo riferimento alle istruzioni per l'uso.
La garanzia non copre i danni dovuti al gelo!
Le istruzioni per l'uso devono essere consegnate al detentore
11
del veicolo.

Avvertenze

L'installatore o il proprietario del veicolo dovrà applicare l'ade-
sivo giallo di avviso fornito con la stufa in un punto del veicolo
ben visibile a tutti gli utilizzatori (ad es. sulla porta dell'arma-
dio)! Gli eventuali adesivi mancanti possono essere richiesti a
Truma.
Il collegamento elettrico a 230 V deve essere eseguito
esclusivamente da un tecnico qualificato (in Germania,
Dopo un totale di 15 tentativi infruttuosi d'avvio (primo
avvio e avvio ripetuto) senza che si accenda la fiam-
