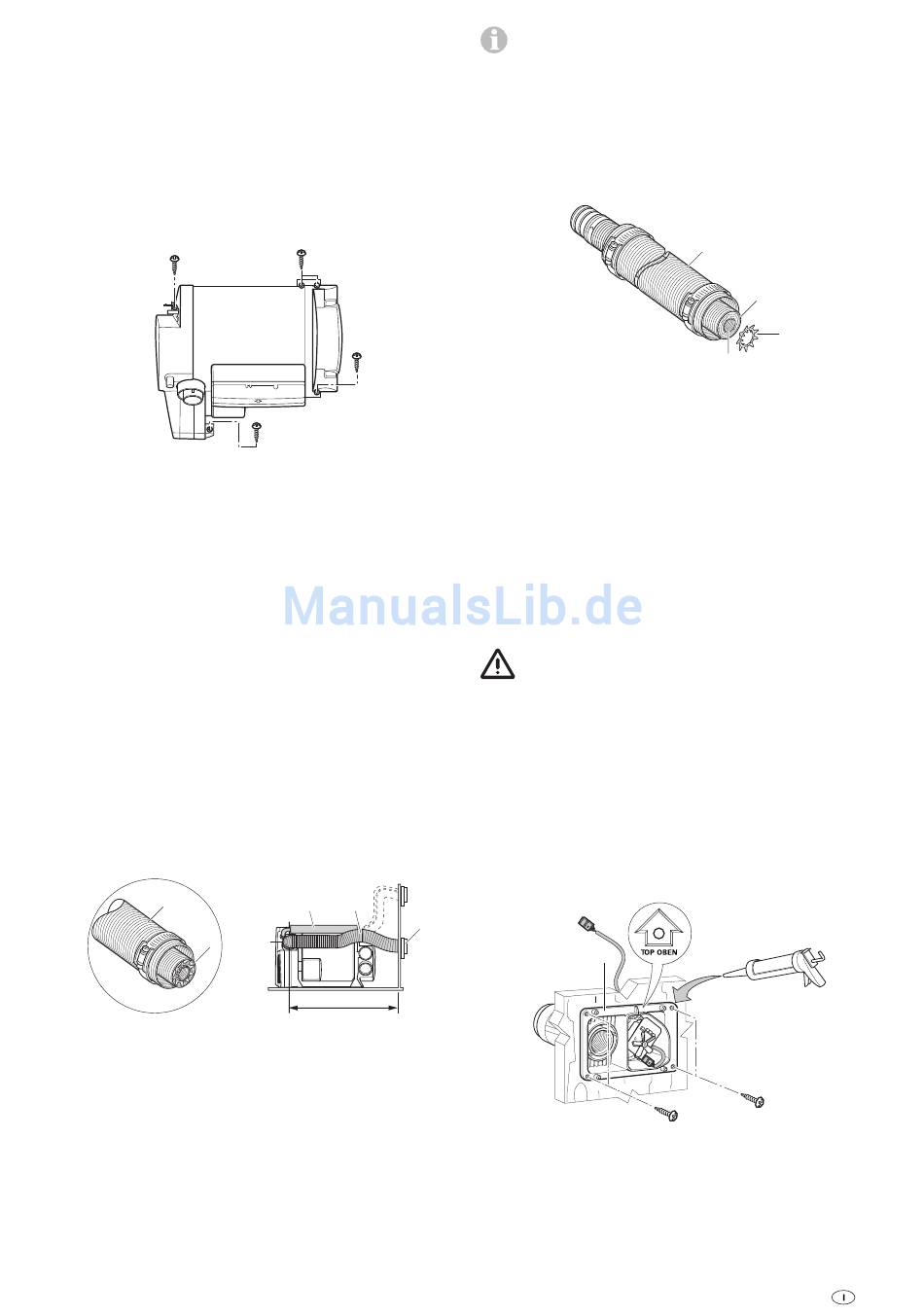

Fissaggio dell'apparecchio

Verificare che il pianale, il doppio pianale o il doppio fondo
del veicolo siano sufficientemente robusti da consentire il fis-
saggio della stufa. Qualora non siano idonei, realizzare prima
una base di portata sufficiente (ad es. incollando una lastra di
compensato al pianale).
Avvitare la stufa al pianale, al doppio pianale o al doppio
fondo del veicolo con le 4 viti B 5,5 x 25 (comprese nella for-
nitura). A seconda della situazione di montaggio, la stufa può
essere fissata anche con 3 viti. In tal caso, avvitare sempre i
piedini in alluminio (a) e in alternativa uno dei piedini in pla-
stica (b) al pianale del veicolo.
a
a
Figura 6
Conduttura dei gas di scarico e dell'aria di
combustione
Per la stufa Combi D si devono utilizzare esclusivamente i
set di tubi Truma (composti da silenziatori di scarico, tubo di
aspirazione e silenziatori di aspirazione dell'aria), poiché l'ap-
parecchio è omologato solo con questi tubi. Non piegare, né
schiacciare questi tubi durante il montaggio.
Sono disponibili i seguenti set di tubi:
Set di tubi 60 cm n° art. 34501-01 *
Set di tubi 70 cm n° art. 34501-02
Set di tubi 100 cm n° art. 34501-03
Set di tubi 150 cm n° art. 34501-04
* adatto per locali di montaggio molto piccoli

Lunghezze dei tubi consentite

Con camino a parete, possono essere posati tubi di lunghezza
compresa tra min. 60 cm e max. 150 cm.
5
4
Figura 7
b
b
7 5, 4
8
60 – 150 cm
Per il montaggio in serie (lunghezze fisse), la lunghezza
del silenziatore di scarico (4), del tubo di aspirazione (5)
e del silenziatore di aspirazione dell'aria (7) può essere deter-
minata prendendo la misura su uno di essi e utilizzando poi
tale misura come campione. In casi particolari, il silenziatore
di scarico e quello di aspirazione dell'aria può essere accor-
ciato. In tal caso, fissare il tubo interno (4a) del silenziatore
di scarico (4) con una nuova rosetta di sicurezza (6 – n° art.
34020-45200). Per montarla, Truma fornisce come acces-
sorio l'apposito utensile per rosette di sicurezza (n° art.
34020-45000).
Figura 8
Nel misurare la conduttura dei gas di scarico considerare
un raggio minimo di curvatura di 8 cm del silenziatore di
scarico (4).

Montaggio del camino a parete

Montare il camino a parete su una superficie possibilmente
diritta in modo che il vento possa soffiarvi intorno da tutte le
direzioni.
Apertura per il camino a parete
Fissare la dima di montaggio (n° art. 34020-42000) sull'e-
sterno della parete del veicolo. Marcare i fori e l'apertura per il
camino a parete.
Prima di praticare i fori, verificare sempre che non vi
siano cavi, tubi del combustibile, parti del telaio o simili
sottostanti o nascosti!
Togliere la dima e realizzare i fori e l'apertura.
Se necessario, riempire la parete del veicolo intorno all'aper-
tura con un materiale adatto, in modo che le viti di fissaggio
facciano una tenuta adeguata.
Montaggio della parte esterna del camino
Riempire la scanalatura della parte esterna del camino (8)
con sigillante plastico per carrozzeria. Non utilizzare silicone!
Fissare quindi la parte esterna del camino alla parete del vei-
colo con 4 viti.
8
Figura 9
5
4
6
4a
3,5 x 25
35
