Bränsleanslutning
Värmaren drivs med diesel i enlighet med SS-EN 590.
Bränslet tas från fordonstanken (se avsnittet Tankuttagssats).
Det är inte tillåtet att ta bränsle från fordonsmotorns
retursystem eller efter fordonets matarpump.
Använd uteslutande de medföljande bränsleslangarna och
bränsleledningarna för monteringen.
Maxlängd för bränsleledningar
Den maximala längden för bränsleledningen
är 2 m på sugsidan och 6 m på trycksidan.
Säkerhetsanvisningar för dragning
av bränsleledningarna
Bränsleslangar och -ledningar får endast kapas med en slang-
kapare (art.nr 34020-45300) eller en vass kniv. Snittytorna får
inte vara intryckta och måste vare gradfria.
Bränsleledningar måste fästas säkert för att förhindra skador
och/eller bullerutveckling genom vibration (rekommenderat
riktvärde: 50 cm avstånd).
Bränsleledningarna måste vara skyddade mot mekaniska
skador.
Dra bränsleledningarna så att fordonets vridningar, motor-
rörelser o.dyl. inte påverkar hållbarheten negativt.
Bränsleförande delar ska skyddas mot driftstörande värme
(använd en lämplig isoleringsslang av glasfiber med yttertub
av aluminium).
Dra och fäst aldrig bränsleledningar direkt vid värmarens eller
längs med fordonsmotorns avgasledningar. Om ledningarna
korsar varandra måste de ha ett tillräckligt avstånd till heta
delar. I förekommande fall bör skyddsplåtar mot värmestrål-
ning monteras.
Om bränsleledningar skarvas med hjälp av en bränsleslang
måste bränsleledningarna sluta tätt intill varandra. På så sätt
förhindras skadlig blåsbildning.

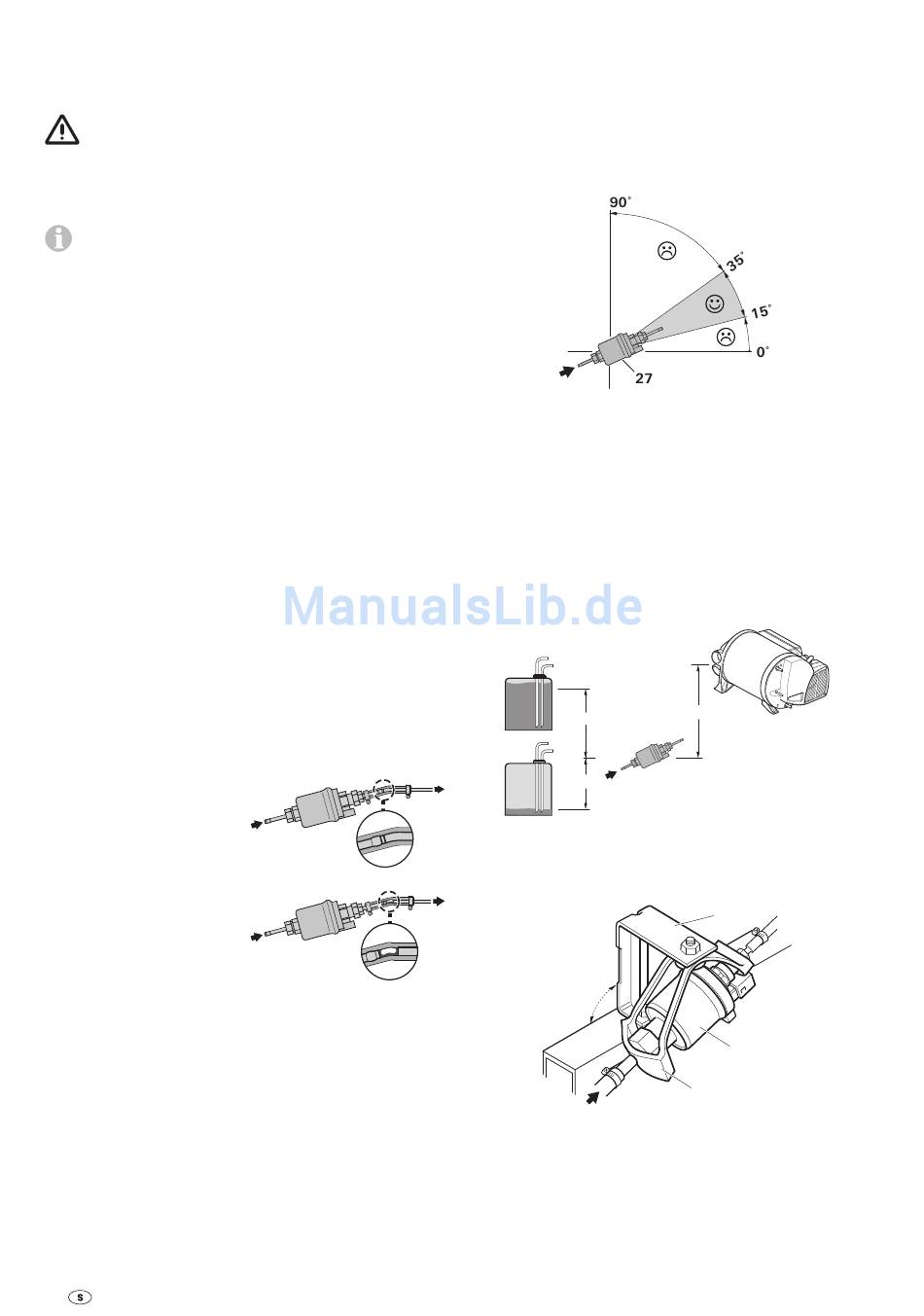

Korrekt ledningsdragning
Felaktig ledningsdragning
(blåsbildning)
Bild 19
68

Montering av doseringspumpen

Montera alltid doseringspumpen (27) med trycksidan (mat-
ningsriktningen) stigande uppåt.
Doseringspumpen (27) ska skyddas mot upphettning (drift-
temperatur max. 40 °C) och får därför inte monteras i närhet en
av ljuddämpare och avgasrör.
Doseringspumpens monteringsläge
Bild 20
Tillåten sug- och tryckhöjd för doseringspumpen
Tryckhöjd från fordonstanken till
doseringspumpen:
Sughöjd vid trycklös fordonstank:
Sughöjd vid en fordonstank, i vilken
undertryck uppstår vid uttaget
(ventil med 0,03 bar i tanklocket):
Tryckhöjd från doseringspumpen till
värmaren:
a
b
Bild 21
Fastsättning av doseringspumpen
Fäst doseringspumpen (27) på lämplig plats i fordonet med
vinkeljärn (28) och hållare (29) – ingår i leveransen.
90°
Bild 22
a = max. 1 500 mm
b = max. 1 000 mm
b = max. 400 mm
c = max. 2 000 mm
c
28
27
29
