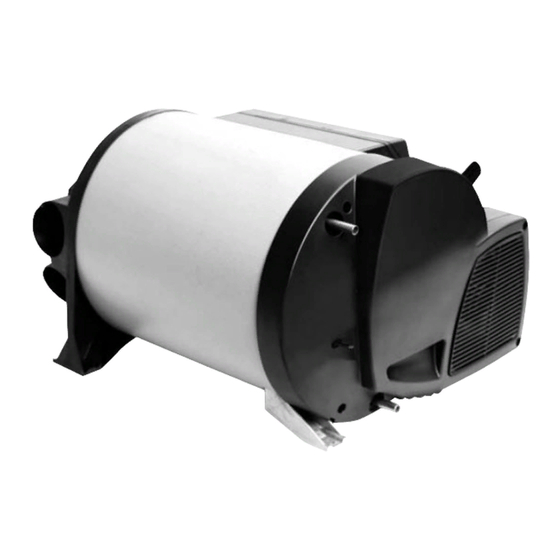

Truma Combi D 6 Einbauanweisung
Vorschau ausblenden
Andere Handbücher für Combi D 6:
- Gebrauchsanweisung (60 Seiten) ,
- Gebrauchsanweisung (11 Seiten) ,
- Einbauanweisung (72 Seiten)
Verwandte Anleitungen für Truma Combi D 6
Inhaltszusammenfassung für Truma Combi D 6
- Seite 1 Combi D 6 Einbauanweisung Inbouwhandleiding Seite 3 Pagina 42 Installation instructions Monteringsanvisning Page 13 Side 52 Instructions de montage Instrucciones de montaje Page 22 Página 61 Istruzioni di montaggio Pagina 32 Page 72...
- Seite 2 Combi D 6 Einbaubeispiel Installation example Exemple de montage Esempio di montaggio 1 Bedienteil 1 Control panel 1 Pièce de commande 1 Unità di comando 2 Raumtemperaturfühler 2 Room temperature sensor 2 Capteur de température 2 Sensore di rilevamento 3 Umluftansaugung...
-
Seite 3: Inhaltsverzeichnis
Funktionsprüfung ............12 Beim Einbau in Sonderfahrzeuge sowie Fahrzeuge für den Warnhinweise ..............12 Gefahrguttransport müssen die dafür geltenden Vorschriften berücksichtigt werden. Andere Anwendungen sind nach Rücksprache mit Truma möglich. Das Jahr der ersten Inbetriebnahme muss auf dem Typenschild angekreuzt werden. Vorschriften Zum Erlöschen von Gewährleistungs- und Garantieansprü-... -
Seite 4: Platzwahl
Platzwahl von ca. 180 mm über dem Boden oder eine Platte (3) zum Ein- schieben an einer stabilen Möbelkonsole angebracht werden. Das Gerät und seine Abgasführung grundsätzlich so einbauen, dass es für Servicearbeiten (z. B. am Kraftstoff- und Wasser- Unterhalb des Gerätes dürfen sich keine wärmeempfindlichen anschluss über eine Serviceklappe, Möbeltüre etc.) jederzeit Materialien befinden (z. -
Seite 5: Abgas- Und Verbrennungsluftführung
Abgas- und Verbrennungsluftführung Kaminaußenteil montieren In die Nut des Kaminaußenteiles (8) plastisches Karosserie- Für die Heizung Combi D dürfen nur die Truma Rohrsets Dichtmittel – kein Silikon – füllen. Kaminaußenteil anschlie- (bestehend aus Abgasschalldämpfer, Absaugrohr und Luftan- ßend mit 4 Schrauben an der Fahrzeugwand befestigen. -
Seite 6: Abluftabsaugung
Abgasschalldämpfer am Gerät montieren Luftansaugschalldämpfer am Gerät montieren Erforderliche Biegungen des Abgasrohres zur Erleichte- Den Luftansaugschalldämpfer so verlegen, dass die elek- rung des Einbaues vor der Montage am Kamin / Gerät trischen Anschlüsse zugänglich bleiben. durchführen (Mustereinbau). – Die Schelle (25) auf den Luftansaugschalldämpfer (7) Den gasdichten Adapter (18) des Abgasschalldämpfers (4) schieben. -
Seite 7: Warmluftverteilung
Stutzen gesteckt sein. Zur Verbesserung der Halte fähigkeit ist an jedem Stutzen ein Clip angebracht. Einbau der Dosierpumpe Bei der Combi D 6 müssen, um einen Wärmestau zu vermeiden, alle 4 Warm luft stut zen angeschlossen Die Dosierpumpe immer mit der Druckseite (Förderrichtung) sein. -
Seite 8: Tankentnahmeset
Zulässige Saug- und Druckhöhe der Dosierpumpe Druckhöhe vom Fahrzeugtank zur Dosierpumpe: a = max. 1500 mm Saughöhe bei drucklosem Fahrzeugtank: b = max. 1000 mm Saughöhe bei einem Fahrzeugtank, in 30 = Kraftstoffanschluss – Gerät dem bei Entnahme Unterdruck entsteht 31 = Kraftstoffschlauch 90°... -
Seite 9: Montage Frostcontrol (Sicherheits-/Ablassventil)
Boden stecken und nach außen führen. Den Luft- Für feste Rohrverlegung (z. B. John Guest System) bietet spalt zwischen Entleerungsschlauch und Bohrung von unten Truma als Zubehör die Winkelanschlüsse (45 + 46), das mit plastischem Karosseriedichtmittel abdichten. FrostControl FrostControl (42) sowie ein Rückschlag ventil (40) mit mit 2 Schrauben B 5,5 x 25 (im Lieferumfang enthalten) Innenanschluss Ø... -
Seite 10: Montage Des Raumtemperaturfühlers
71 = Brennersicherung 20 A – träge – 6,3 x 32 mm 72 = Absauggebläse 73 = Diagnosestecker Brenner Ø * Alternative Anschlüsse – für ein Bedienteil ( Combi D 6) und einen Diagnosestecker. Alle Anschlüsse zum Gerät mit durchhängenden Anschluss- kabeln ausführen. Dies verhindert, dass Schwitzwasser über die Anschlusskabel in das Gerät eindringt. -
Seite 11: Anschluss 12 V
Wechselspannungswelligkeit < 1,2 Vss beträgt. Für die unter- der eingeschaltet werden. schiedlichen Anwendungsfälle empfehlen wir die Ladeauto- maten von Truma. Bitte fragen Sie Ihren Händler. Lade geräte Nach insgesamt 15 erfolglosen Startversuchen (Erst- nur mit einer 12 V-Batterie als Puffer verwenden. -
Seite 12: Funktionsprüfung
Der dem Gerät beiliegende gelbe Aufkleber mit den Warn- hinweisen muss durch den Einbauer bzw. Fahrzeughalter an einer für jeden Benutzer gut sichtbaren Stelle im Fahrzeug (z. B. an der Kleiderschranktür) angebracht werden! Fehlende Aufkleber können bei Truma angefordert werden. - Seite 72 In Germania, in caso di guasti occorre rivolgersi, in linea di principio, al centro di assistenza Truma; negli altri paesi, sono disponibili i rispettivi partner per l’as- sistenza (v. opuscolo centri di assistenza Truma o il sito www.truma.com). Affinché la richiesta possa essere elaborata rapida- mente, tenere a portata di mano il modello dell’appa-...
