Inhaltsverzeichnis

Verwendete Symbole ............................................................ 3

Einbauanweisung

Verwendungszweck .............................................................. 3

Zulassung .............................................................................. 3

Vorschriften ........................................................................... 3

Einbauhinweise für Fahrzeuge .............................................. 4
Platzwahl ............................................................................. 4
Befestigung des Geräts .................................................... 5
Abgas- und Verbrennungsluftführung ........................... 5
Zulässige Rohrlängen ............................................................ 5
Montage des Wandkamins ................................................... 5
Abluftabsaugung .................................................................. 7
Umluftansaugung .............................................................. 7
Warmluftverteilung ........................................................... 7
Kraftstoffanschluss ........................................................... 8
Sicherheitshinweise für die Verlegung
der Kraftstoffleitungen .......................................................... 8
Einbau der Dosierpumpe ...................................................... 8
Tankentnahmeset ............................................................... 9
Wasseranschluss ............................................................... 9
Montage des FrostControl (Sicherheits-/Ablassventil) ....... 10
Anschluss / Verlegung der Wasserleitungen ...................... 10
Montage des Raumtemperaturfühlers ......................... 10
Montage der Bedienelemente ....................................... 11
Elektrische Anschlüsse ................................................... 11
Spannungsversorgung 12 V ................................................ 11
Raumtemperaturfühler ........................................................ 12
Bedienelemente / Klimasystem ........................................... 12
Dosierpumpe ....................................................................... 12
Absauggebläse ................................................................... 12
Spannungsversorgung 230 V ~ .......................................... 12
Erstinbetriebnahme ......................................................... 12
Befüllen der Kraftstoffleitungen .......................................... 12
Funktionsprüfung ............................................................ 12
Warnhinweise ................................................................... 12

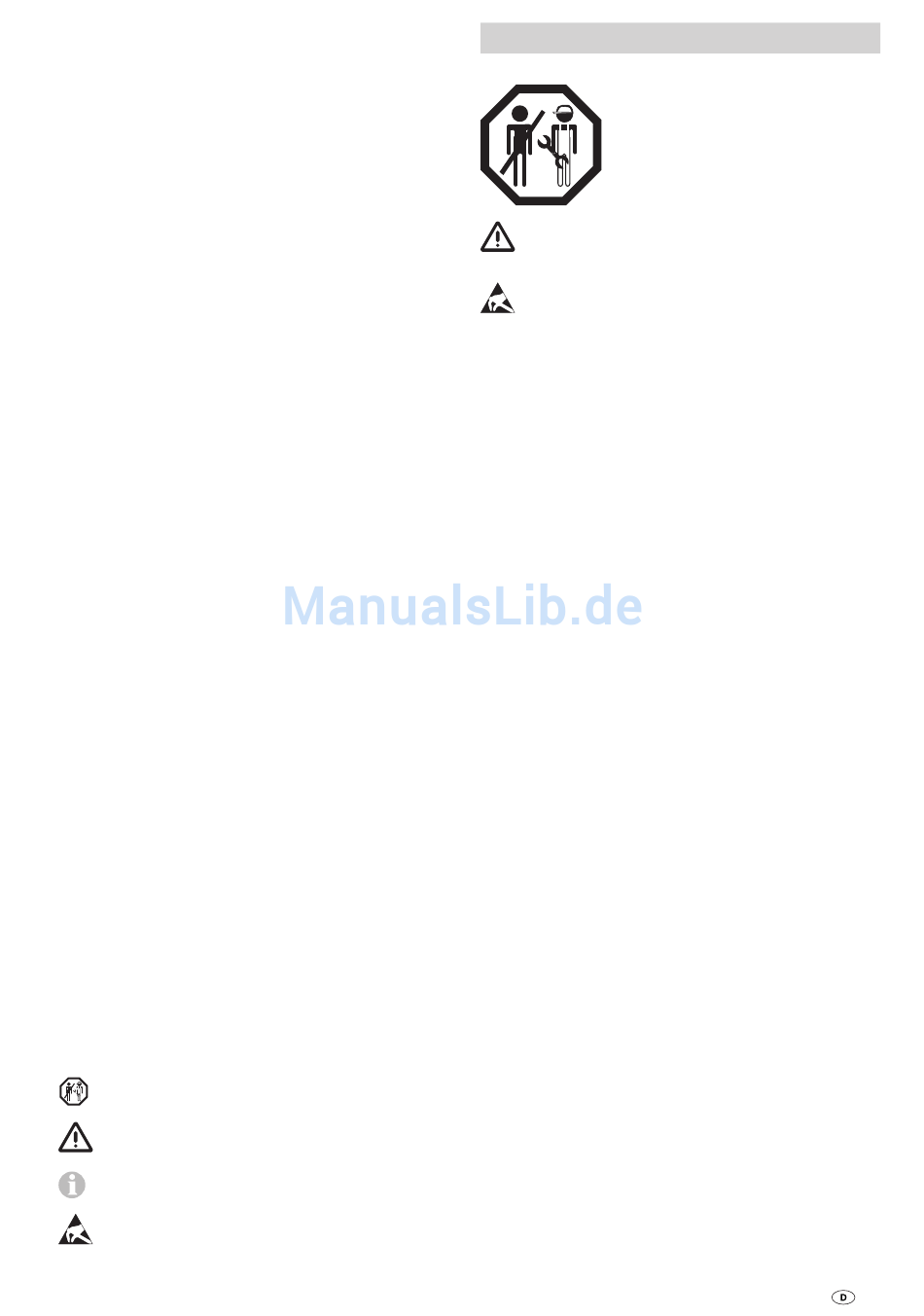

Verwendete Symbole
Einbau und Reparatur des Geräts darf nur vom
Fachmann durchgeführt werden.
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
ESD-Vorschriften beachten! Elektrostatische Aufladung
kann zum Zerstören der Elektronik führen. Vor Berüh-
rung der Elektronik, Potentialausgleich herstellen.
Einbauanweisung
Vor Beginn der Arbeiten Einbauanweisung
sorgfältig durchlesen und befolgen!
Die Missachtung der Einbauvorschriften bzw.
ein falscher Einbau kann zur Gefährdung von
Personen und zu Sachschäden führen.
ESD-Vorschriften beachten!
Verwendungszweck
Die Dieselheizung Combi D6 (E) CP plus ready ist eine Warm-
luftheizung mit integriertem Warmwasserboiler (10 Liter
Inhalt). Dieses Gerät wurde für den Einbau in Motorcaravans
und Caravans kon struiert.
Im Gerät Combi D6 E CP plus ready sind zusätzlich elektri-
sche Heizstäbe, für einen Betrieb mit 230 V ~ Netzspannung,
eingebaut.
Für einen längeren Betrieb in Höhenlagen von 1500 bis
2750 m ist ein zusätzliches Höhenset (Art.-Nr. 34610-01)
erforderlich.
Zulassung
Das Heizgerät ist für den Einbau in Kraftfahrzeugen (Motor-
caravans Klasse M1) für Personenbeförderung mit höchstens
8 Sitzplätzen außer dem Fahrersitz sowie für Anhänger
(Caravans Klasse O) zugelassen.
Der Einbau in das Innere von Kraftomnibussen und in Fahr-
zeuge (Fahrzeugklasse M2 und M3) ist nicht zulässig.
Beim Einbau in Sonderfahrzeuge sowie Fahrzeuge für den
Gefahrguttransport müssen die dafür geltenden Vorschriften
berücksichtigt werden.
Andere Anwendungen sind nach Rücksprache mit Truma
möglich.
Das Jahr der ersten Inbetriebnahme muss auf dem
Typenschild angekreuzt werden.
Vorschriften
Zum Erlöschen von Gewährleistungs- und Garantieansprü-
chen sowie zum Ausschluss von Haftungsansprüchen führen
insbesondere:
- Veränderungen am Gerät (einschließlich Zubehörteilen),
- Veränderungen an der Abgasführung und am Kamin,
- Verwendung von anderen als Truma Originalteilen als
Ersatz- und Zubehörteile,
- das Nichteinhalten der Einbau- und Gebrauchsanweisung.
Außerdem erlischt die Betriebserlaubnis des Gerätes und
dadurch in manchen Ländern auch die Betriebserlaubnis des
Fahrzeuges.
3
