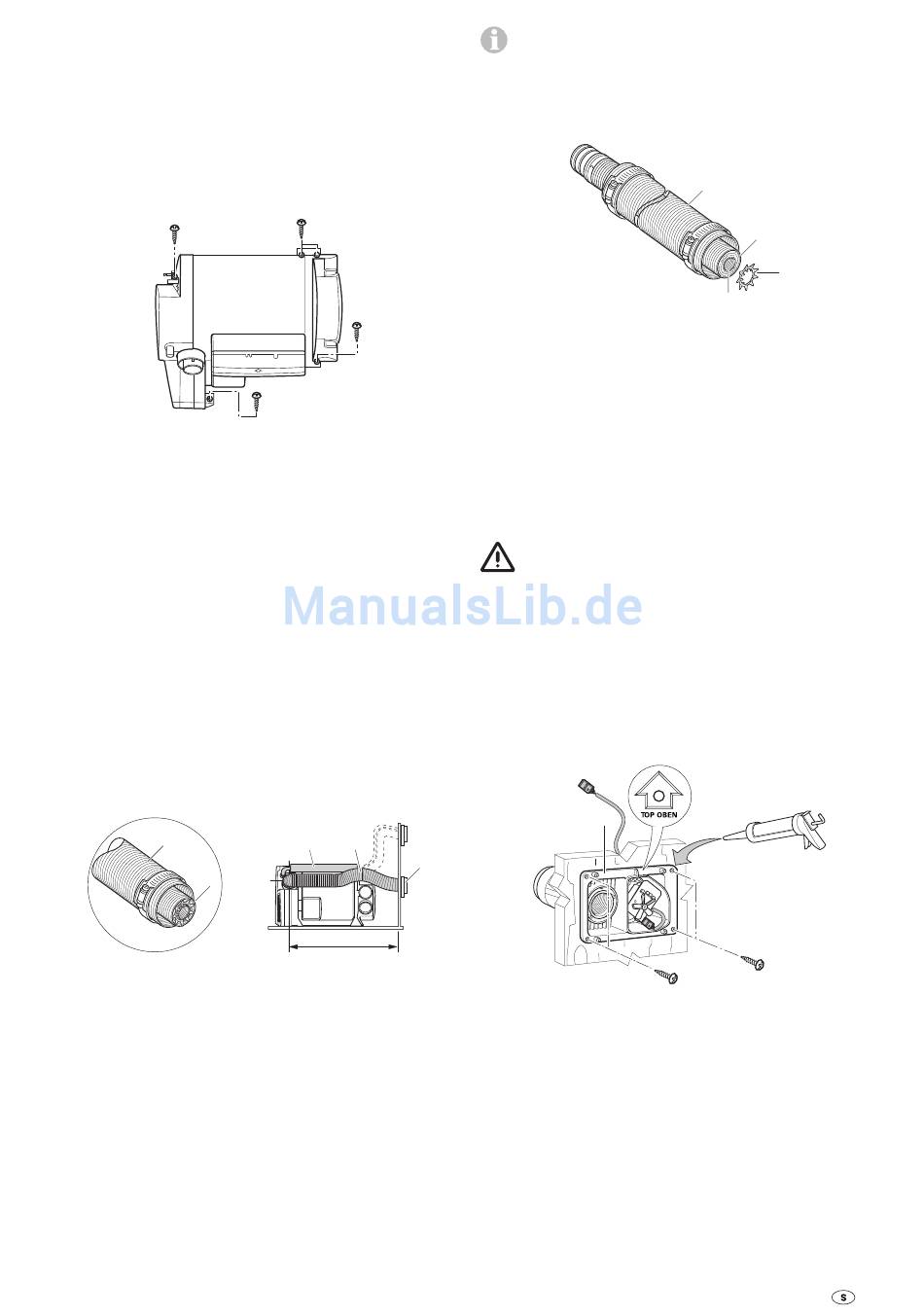

Fastsättning av aggregatet
Kontrollera om fordonets golv, dubbel- eller mellangolv är
tillräckligt bärkraftigt som fäste för värmaren. Annars måste
först ett bärkraftigt underlag skapas (t.ex. med en lamellträ-
platta som limmas fast på golvet).
Skruva fast värmaren i fordonsgolvet, dubbel- eller mellan-
golvet med 4 skruvar B 5,5 x 25 (ingår i leveransen). Beroende
på monteringsförhållandena kan värmaren också fästas med
3 skruvar. Härvid ska alltid aluminiumfötterna (a) och en av
plastfötterna (b) skruvas fast i fordonsgolvet.
a
a
Bild 6
Avgas- och förbränningsluftledningar
För värmaren Combi D får endast Trumas rörsatser
(bestående av avgasljuddämpare, utsugningsrör och luftin-
sugsljuddämpare) användas, eftersom aggregatet är typgod-
känt endast med dessa rör. Vid monteringen får dessa rör inte
klämmas eller böjas.
Följande rösatser finns tillgängliga:
Rörsats 60 cm art.nr. 34501-01 *
Rörsats 70 cm art.nr. 34501-02
Rörsats 100 cm art.nr. 34501-03
Rörsats 150 cm art.nr. 34501-04
* lämplig för de minsta monteringsutrymmena
Tillåtna rörlängder
För väggskorstenen ska rörlängden vara minst 60 cm och
högst 150 cm.
5
4
Bild 7
b
b
7 5, 4
8
60 – 150 cm
För seriemontering (fasta längder) kan längden på
avgasljuddämparen (4), utsugningsröret (5) och luftin-
sugsljuddämparen (7) fastställas utifrån en mall. I enstaka fall
kan avgas- och luftinsugsljuddämparna kortas. I så fall måste
innerröret (4a) i avgasljuddämparen (4) fixeras med en ny
spärrbricka (6 – art.nr 34020-45200). För monteringen levere-
rar Truma ett spärrbricksverktyg (art.nr 34020-45000).
Bild 8
Vid dimensioneringen av avgasledningen måste hänsyn tas till
att avgasljuddämparens (4) minsta böjradie är 8 cm.
Montering av väggskorstenen
Väggskorstenen bör monteras på en så plan yta som möjligt,
och så att luften kan cirkulera på alla sidor.
Urtag för väggskorstenen
Fäst monteringsschablonen (art.nr 34020-42000) på fordonets
yttervägg. Markera borrhål och urtag för väggskorstenen.
Vid borrning måste alltid hänsyn tas till bakomliggande
eller icke synliga kablar, bränsleledningar, ramdelar och
liknande!
Ta bort schablonen, borra hålen och gör urtagen.
Vid behov bör fordonsväggen fodras med lämpligt material,
så att fästskruvarna får tillräckligt fäste.
Montera skorstenens ytterdel
Spåret i skorstenens ytterdel (8) fylls med ett plastiskt kaross-
tätningsmedel (ej silikon). Fäst sedan skorstenens ytterdel
med 4 skruvar vid fordonsväggen.
8
Bild 9
5
4
6
4a
3,5 x 25
