K a p i t e l 8 : Wa rm w a s s e rs p e i c h e r
( n i c h t i m L i e f e ru m f a n g e n t h a l t e n )
Für den Heizkessel ROTEX A1 BO 20i und A1
BO 35i Inline stehen wahlweise zwei Warm-
wasserspeicher aus dem Hause ROTEX zur
Verfügung. Zum einen Sanicube, der große
hygienische Vollkunststoffspeicher, zum ande-

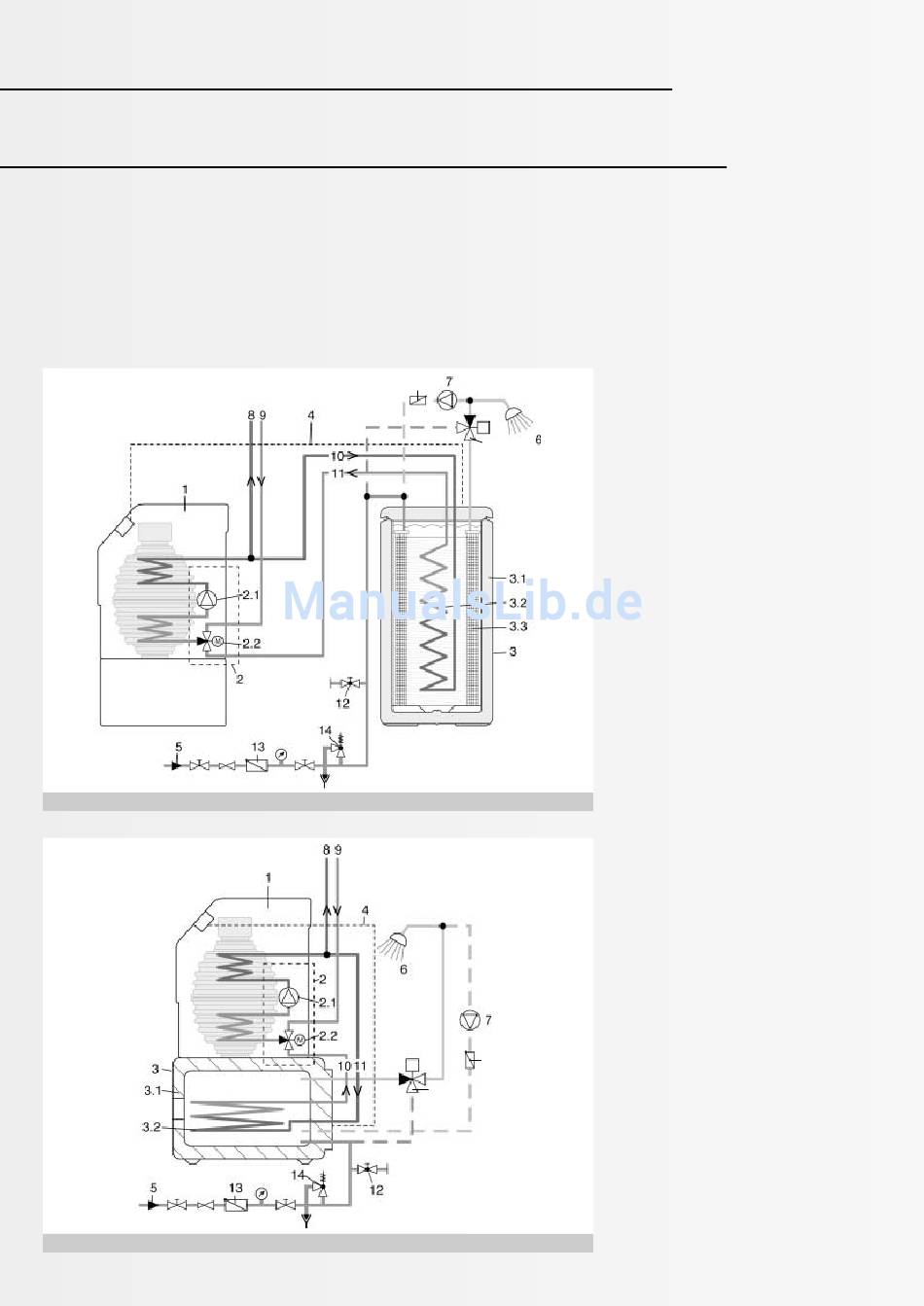

Bild 8.1: Hydraulikschema ROTEX A1 BO 20i und ROTEX A1 BO 35i mit Sanicube
Bild 8.2: Hydraulikschema ROTEX A1 BO 20i und ROTEX A1 BO 35i mit US 150
ren US 150, der platzsparende Unterstellspei-
cher aus Edelstahl. Die korrekte Einbindung
der Speicher ins Heiznetz kann Bild 8.1 und
Bild 8.2 entnommen werden.
13
15
13
15
Alternativ dazu kann das ROTEX Solaris
System zur Warmwasserbereitung und Hei-
zungsunterstützung eingebunden werden
(siehe Solaris-Unterlagen).
1 Heizkessel ROTEX A1 BO Inline
2 Integrierte Anschlussgruppe
2.1 Umwälzpumpe
2.2 Umschaltventil
3 Warmwasserspeicher
Sanicube SC 580/1
bzw. US 150
3.1 Speicherbehälter
3.2 Lade Wärmetauscher
3.3 PE-X-Rohr Wärmetauscher
(entfällt bei US 150)
4 Speicherfühler
5 Kaltwasser-Anschluss
(nach DIN 1988)
6 Warmwasser-Zapfstelle
7 Zirkulationspumpe
8 Heizungs-Vorlauf
9 Heizungs-Rücklauf
10 Speicher-Vorlauf
11 Speicher-Rücklauf
12 Entleerungshahn
13 Rückschlagventil
14 Überdruckventil
15 Verbrühschutz
[ 43 ]
