K a p i t e l 5 : I n t e g ri e r t e A n s c h l u s s g ru p p e

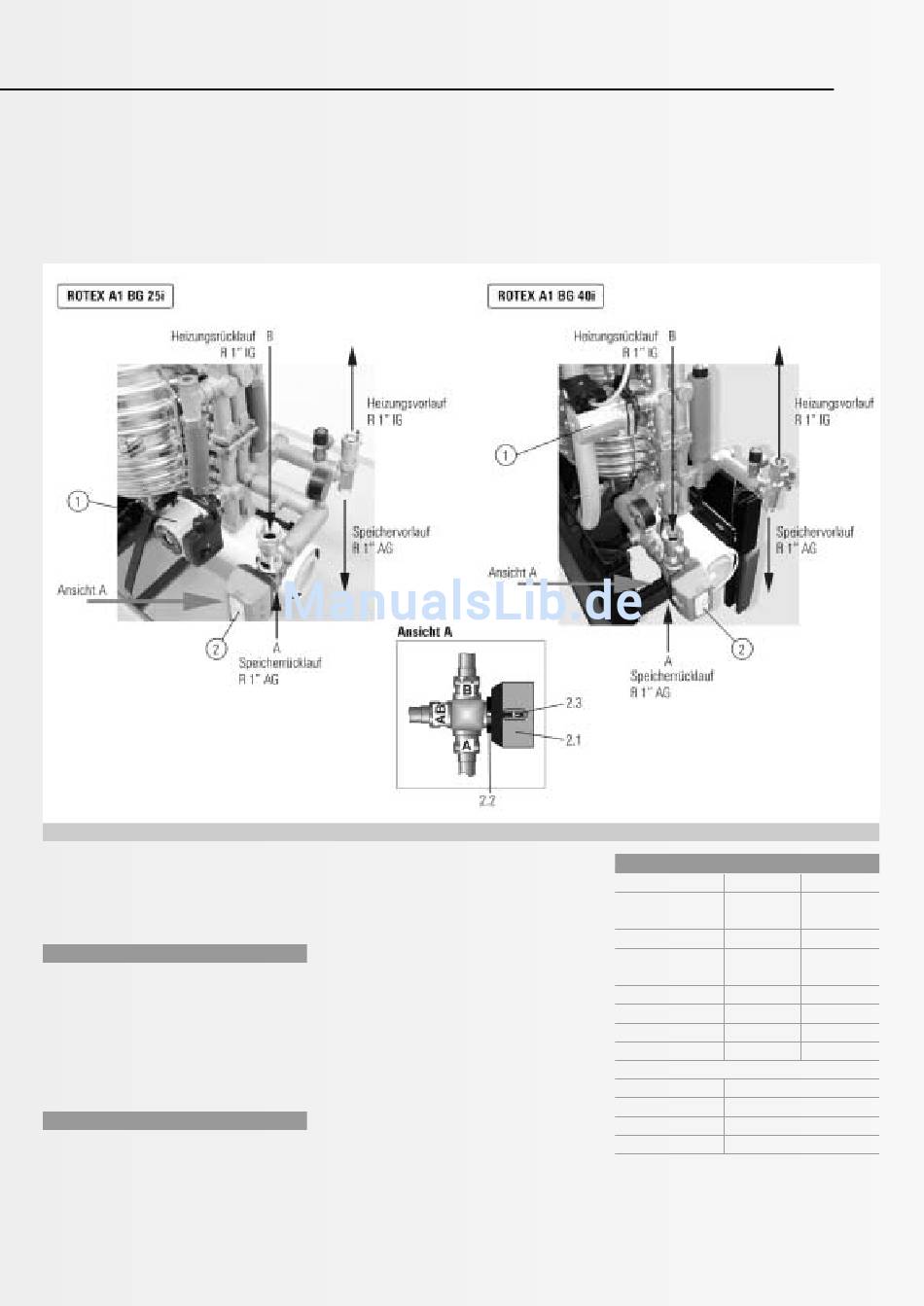

Bild 5.1: Integrierte Anschlussgruppe
Die integrierte Anschlussgruppe ist eine kom-
pakte steckerfertige Einheit zum Anschluss
eines Heizkreises und eines Warmwasser-
speichers an den ROTEX A1.

Funktion

Die Umwälzpumpe (Pos. 1 in Bild 5.1) fördert
den erforderlichen Wasserstrom durch den
Heizkessel und den aktiven Kreis (Warmwas-
serspeicher oder Heizkreis). Das Umschaltven-
til (Pos. 2 in Bild 5.1) schaltet entsprechend
der Anforderung durch die Kesselregelung zwi-
schen Heizkreis und Warmwasserspeicher um.

Elektroanschluss

Die Anschlussgruppe ist im Schaltfeld verdrah-
tet. Die im Kessel integrierte Heizkreispumpe
ist fest verdrahtet. Falls das Kessel-Schaltfeld
oder die Pumpe getauscht werden müssen, ist
das Pumpenkabel am Klemmkasten der Pumpe
abzuklemmen. Das Anschlusskabel des
3-Wege-Umschaltventils ist mit einem 6-Pol-
Stecker versehen. Dieser muss in die Buchse
des Ventilantriebs eingesteckt werden. Eine
Codierung des Steckers durch Rastnase und
Form garantiert den richtigen Anschluss.
Hinweis: Für den Notbetrieb oder bei defek-
tem Umschaltventil kann der Motorkopf (Pos.
2.1 in Bild 5.1) nach Entriegelung durch Druck
auf die Rastfeder (Pos. 2.2 in Bild 5.1) und
1/4-Drehung gegen den Uhrzeigersinn abge-
nommen werden. Das Umschaltventil befindet
sich dann in Position Heizbetrieb. Für einen
vorrübergehenden manuellen Parallelbetrieb
von Heizkreis und Warmwasserspeicher kann
das Umschaltventil nach der Trennung vom
Stromnetz (6-Pol-Stecker abziehen) am Hand-
hebel (Pos. 2.3 in Bild 5.1) in Mittelstellung
arretiert werden.

Technische Daten

A1 BG 25i
Pumpe Grundfos
UPS 15-60ES RSB 15/7-2p
Spannung 230 V 50 Hz
max. Leistungs-
aufnahme 90 W
Kapazität 2,5 µF
Schutzart IP 44
zul. Überdruck 3 bar
max. Förderhöhe 6 m
3-Wege-Ventil
Spannung 230 V 50 Hz
max. Leistung 4,3 W
Schutzart IP 40
Umschaltzeit 6 sec.
A1 BG 40i
WILO
230 V 50 Hz
126 W
3,5 µF
IP 44
3 bar
7 m
