K a p i t e l 6 : I n t e g ri e r t e A n s c h l u s s g ru p p e

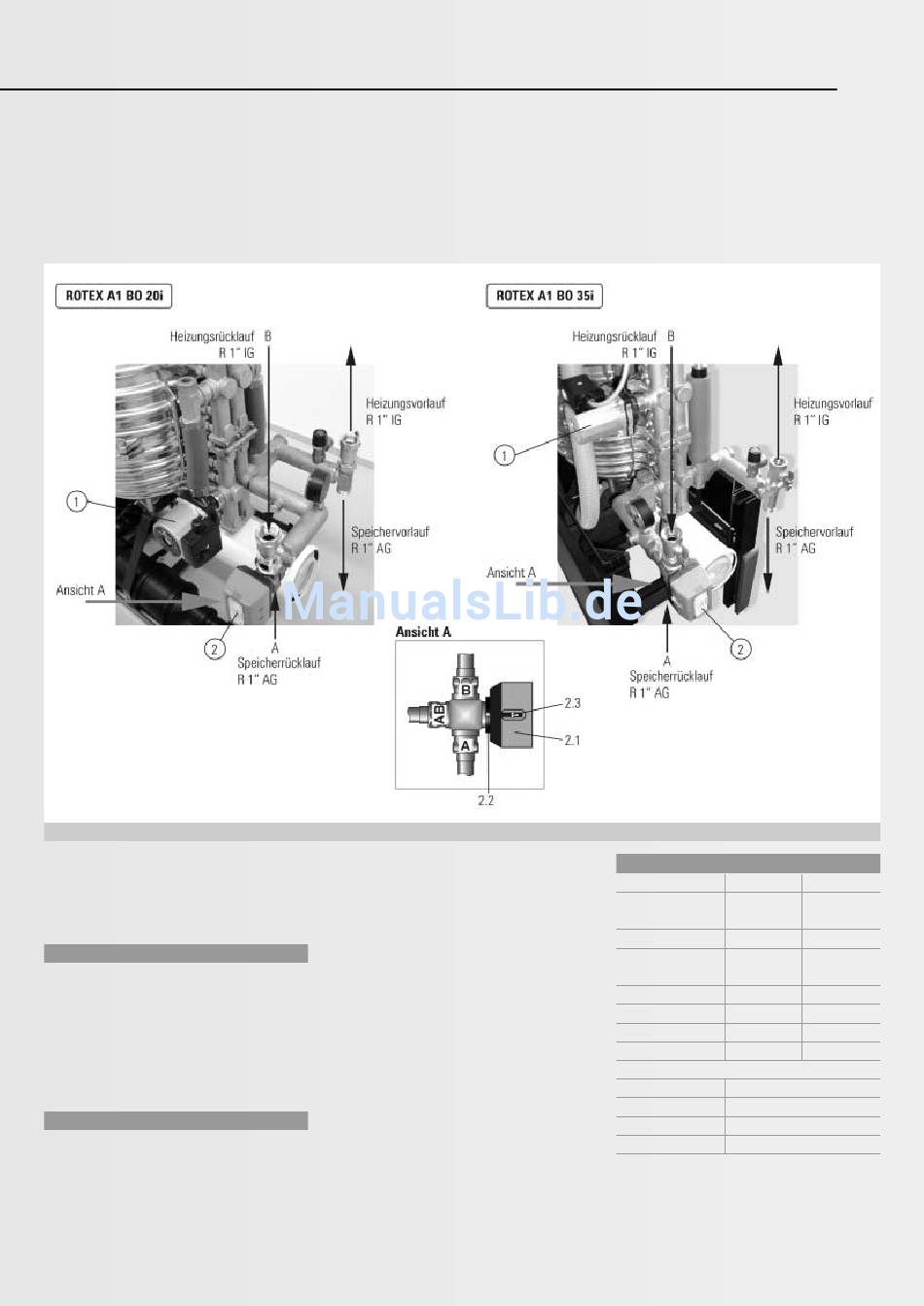

Bild 6.1: Integrierte Anschlussgruppe
Die integrierte Anschlussgruppe ist eine kom-
pakte steckerfertige Einheit zum Anschluß
eines Heizkreises und eines Warmwasserspei-
chers an den ROTEX A1.

Funktion

Die Umwälzpumpe (Pos. 1 in Bild 6.1) fördert
den erforderlichen Wasserstrom durch den
Heizkessel und den aktiven Kreis (Warmwas-
serspeicher oder Heizkreis). Das Umschaltven-
til (Pos. 2 in Bild 6.1) schaltet entsprechend
der Anforderung durch die Kesselregelung zwi-
schen Heizkreis und Warmwasserspeicher um.

Elektroanschluss

Die Anschlussgruppe ist im Schaltfeld verdrah-
tet. Die im Kessel integrierte Heizkreispumpe
ist fest verdrahtet. Falls das Kessel-Schaltfeld
oder die Pumpe getauscht werden müssen, ist
das Pumpenkabel am Klemmkasten der Pumpe
abzuklemmen. Das Anschlusskabel des
[ 38 ]
3-Wege-Umschaltventils ist mit einem 6-Pol-
Stecker versehen. Dieser muss in die Buchse
des Ventilantriebs eingesteckt werden. Eine
Codierung des Steckers durch Rastnase und
Form garantiert den richtigen Anschluss.
Hinweis: Für den Notbetrieb oder bei defek-
tem Umschaltventil kann der Motorkopf (Pos.
2.1 in Bild 6.1) nach Entriegelung durch Druck
auf die Verriegelung (Pos. 2.2 in Bild 6.1) und
1/4-Drehung gegen den Uhrzeigersinn abge-
nommen werden. Das Umschaltventil befindet
sich dann in Position Heizbetrieb. Für einen
vorrübergehenden manuellen Parallelbetrieb
von Heizkreis und Warmwasserspeicher kann
das Umschaltventil nach der Trennung vom
Stromnetz am Handhebel (Pos. 2.3 in Bild
6.1) in Mittelstellung arretiert werden.

Technische Daten

A1 BO 20i
Pumpe Grundfos
UPS 15-60ES RSB 15/7-2p
Spannung 230 V 50 Hz
max. Leistungs-
aufnahme 90 W
Kapazität 2,5 µF
Schutzart IP 44
zul. Überdruck 3 bar
max. Förderhöhe 6 m
3-Wege-Ventil
Spannung 230 V 50 Hz
max. Leistung 4,3 W
Schutzart IP 40
Umschaltzeit 6 sec.
A1 BO 35i
WILO
230 V 50 Hz
126 W
3,5 µF
IP 44
3 bar
7 m
