Montage und Installation
4.3.3

Installieren (elektrisch)

Die Kabel müssen zur Zugentlastung
bauseits in einem Kabelkanal geführt
werden
1. Lösen Sie die vier Gehäuse‐
schrauben
2. Heben Sie das Reglergehäuseober‐
teil etwas nach vorne an und
klappen Sie es nach links

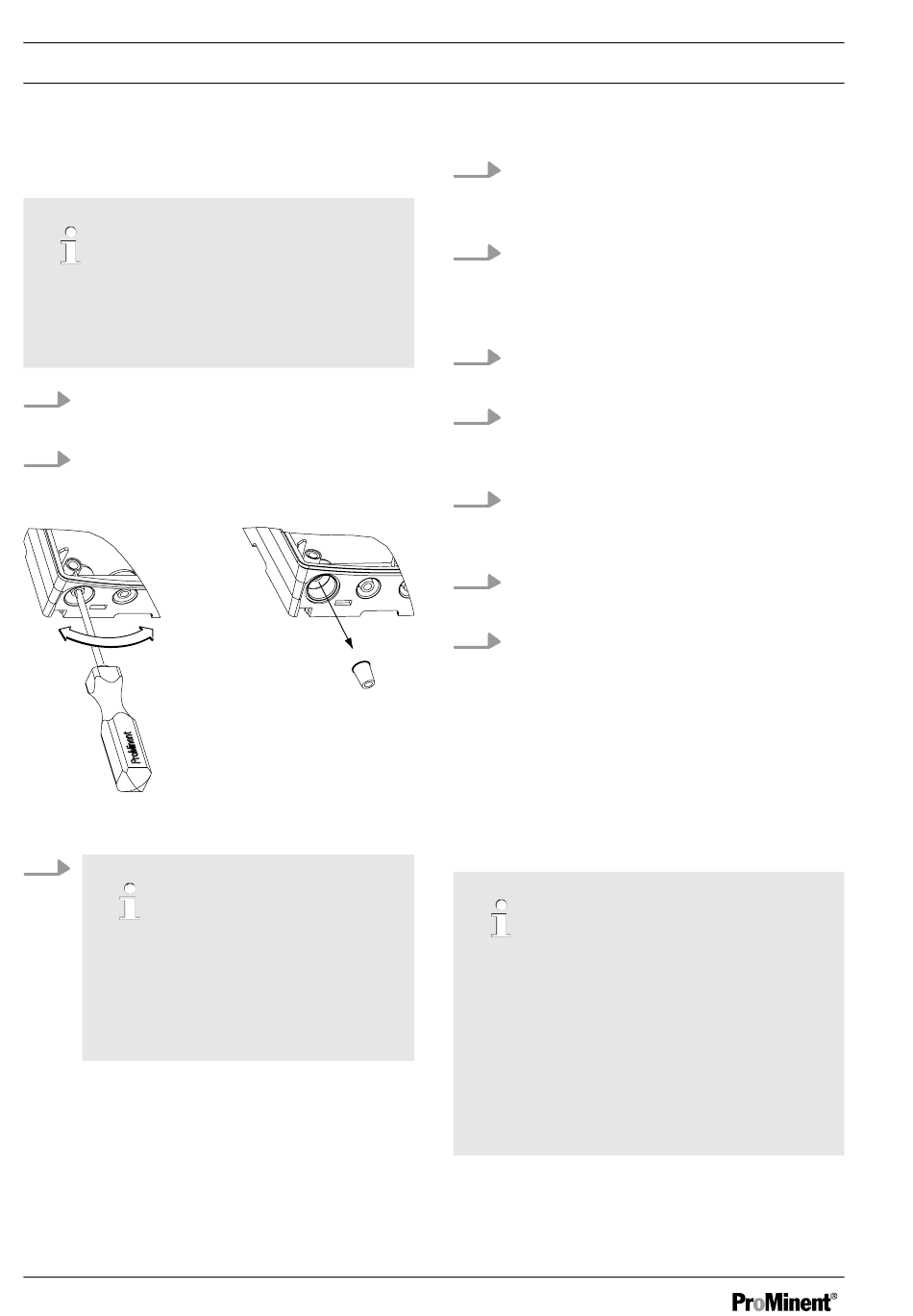

Abb. 16: Gewindebohrungen ausbrechen
3.
Große Verschraubung (M 20 x
1,5)
Kleine Verschraubungen (M 16
x 1,5)
Brechen Sie so viele Gewindeboh‐
rungen an der Unterseite des Reg‐
lergehäuseunterteils aus wie Sie
benötigen
36
4. Schrauben Sie die benötigten Ver‐
schraubungen ein und ziehen Sie
diese fest
5. Setzen Sie die Reduziereinsätze
entsprechend der verwendeten
Kabelquerschnitte in die Verschrau‐
bungen ein
6. Führen Sie die Kabel in die Ver‐
schraubungen ein
7. Ziehen Sie die Klemmmuttern der
Verschraubungen so fest an, dass
diese dicht sind
8. Klappen Sie das Reglergehäuseo‐
berteil auf das Reglergehäuseunter‐
teil
9. Ziehen Sie die Gehäuseschrauben
handfest an
10. Prüfen Sie nun nochmals den Sitz
der Dichtung. Nur wenn die Mon‐
tage korrekt ist, wird die Schutzart
IP 67 (Wand-/Rohrmontage) bzw.
IP 54 (Schalttafelmontage) erreicht
A0272
4.4 Das Schalten von induktiven
Lasten
Wenn Sie an ein Relais Ihres Reglers
eine induktive Last, also einen Ver‐
braucher der eine Spule (z.B. Motor‐
pumpe alpha) verwendet,
anschließen, dann müssen Sie Ihren
Regler mit einer Schutzbeschaltung
absichern. Fragen Sie im Zweifelsfall
eine Elektrofachkraft um Rat.
