Dezentraler VLT® FCD

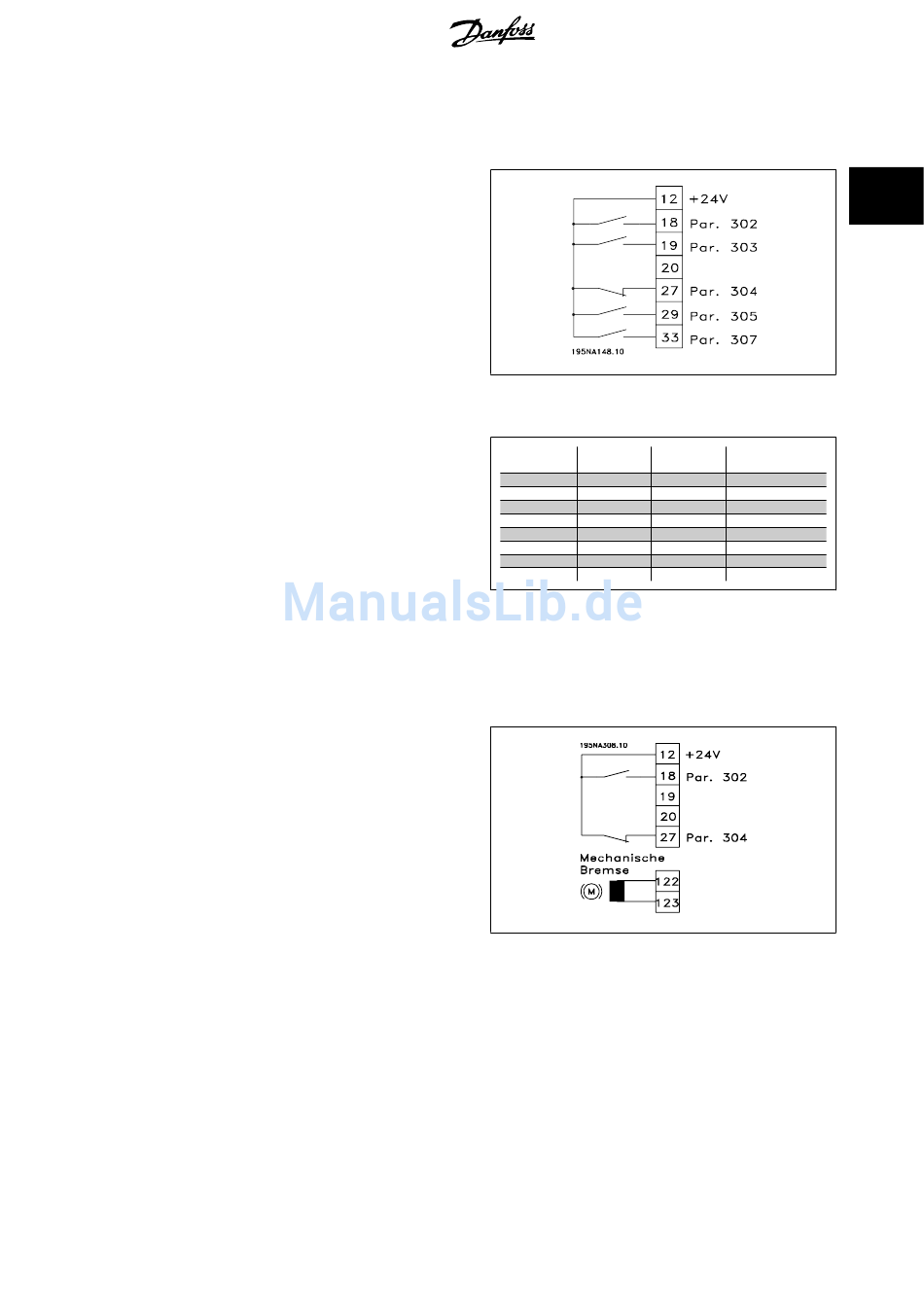

2.6.8 Festsollwerte
Umschaltung zwischen 8 Festsollwerten über zwei Digitaleingänge und Parametersatz 1 und Parametersatz 2.
Par. 004 Par. Satz Betrieb =
Par. 204 Min. Sollwert = 0 Hz
Max. Sollwert
Par. 205 = 50 Hz
Digitaleingang Start
Par. 302 =
Par. 303 Digitaleingang = Parametersatzanwahl, lsb [31]
Digitaleingang Motorfreilaufstopp invers
Par. 304 =
Digitaleingang
Par. 305 = Festsollwert, lsb [22]
Digitaleingang
Par. 307 = Festsollwert, msb [23]
Parametersatz 1 enthält die folgenden Festsollwerte:
Festsollwert 1
Par. 215 = 5,00 %
Festsollwert 2
Par. 216 = 10,00 %
Festsollwert 3
Par. 217 = 25,00 %
Par. 218 Festsollwert 4 = 35,00 %
Parametersatz 2 enthält die folgenden Festsollwerte:
Par. 215 Festsollwert 1 = 40,00 %
Festsollwert 2
Par. 216 = 50,00 %
Festsollwert 3
Par. 217 = 70,00 %
Par. 218 Festsollwert 4 = 100,00 %

2.6.9 Anschluss der mechanischen Bremse

Verwendung der Klemme 122/123
Par. 302 Digitaleingang = Start
Digitaleingang Motorfreilaufstopp invers
Par. 304 =
Siehe auch Par. 138, 139, 140
Externe Anwahl [5]
[7]
[2]
[7]
[2]
MG.04.B8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Die Tabelle zeigt die resultierende Ausgangsfrequenz:
Festsollwert Festsollwert Parameter-
MSB LSB satzauswahl
0 0
0 1
1 0
1 1
0 0
0 1
1 0
1 1
2 Installation
Ausgangsfrequenz
[Hz]
0 2,5
0 5
0 10
0 17,5
1 20
1 25
1 35
1 50
