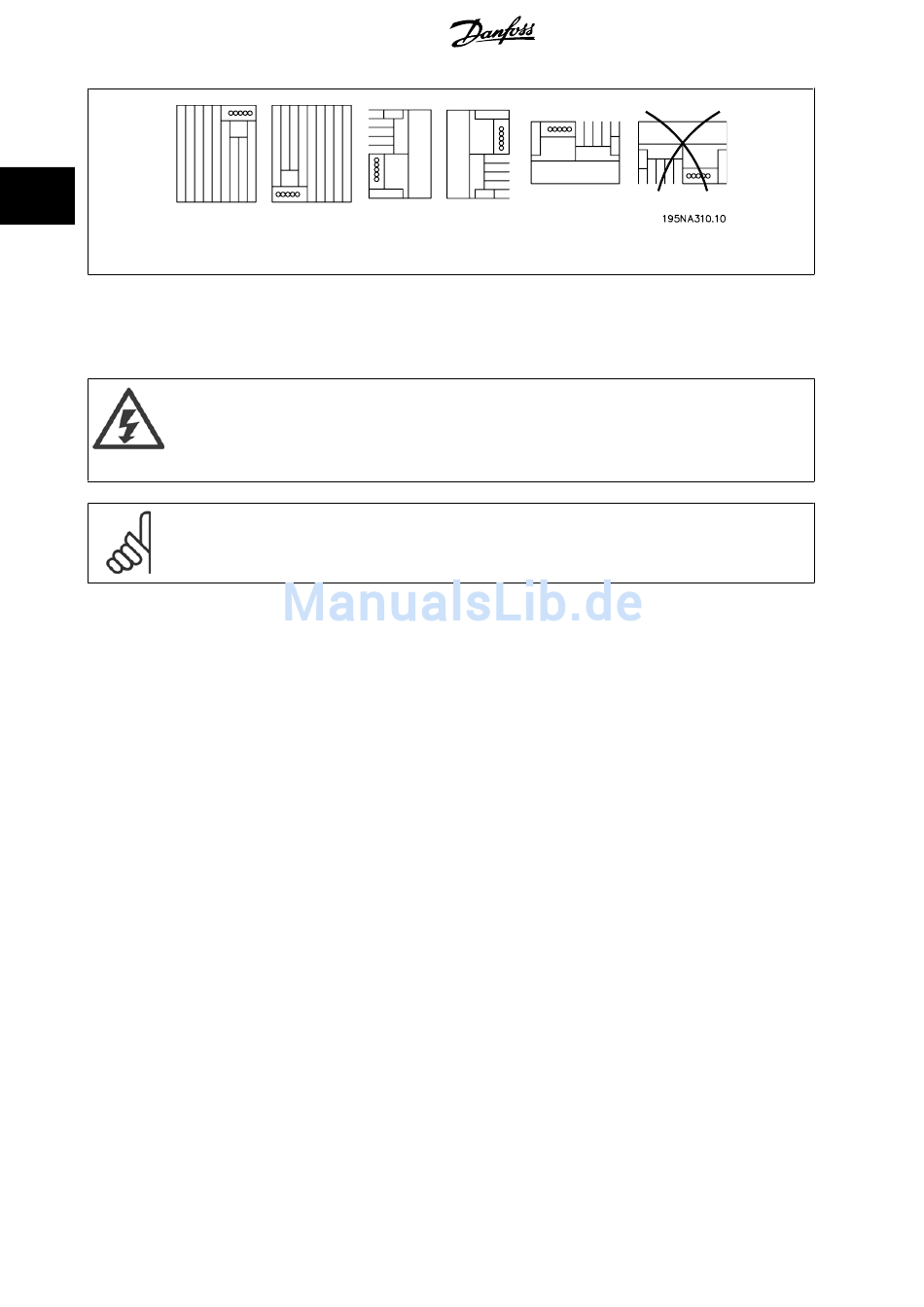

Abbildung 2.2: Zulässige Einbaupositionen

2.3 Allgemeine Informationen zur elektrischen Installation

2.3.1 Warnung vor Hochspannung
Der Frequenzumrichter steht bei Netzanschluss unter lebensgefährlicher Spannung. Unsachgemäße Installation des Motors oder des
Frequenzumrichters kann eine Beschädigung der Geräte sowie schwere oder sogar tödliche Verletzungen zur Folge haben. Halten Sie
bitte die Anweisungen in diesem Handbuch sowie die örtlichen und nationalen Sicherheitsvorschriften ein.
Das Berühren elektrischer Teile - auch nach der Trennung vom Netz - kann lebensgefährlich sein: Mindestens 4 Minuten zur Ableitung
des Stroms warten.
ACHTUNG!
Der Betreiber bzw. Elektroinstallateur ist für eine ordnungsgemäße Erdung und die Einhaltung der nationalen und örtlichen Sicher-
heitsbestimmungen verantwortlich.
2.3.2 Kabel
Das Steuerkabel und das Netzkabel muss getrennt von den Motorkabeln installiert werden, um Geräuschübertragung zu vermeiden. In der Regel reicht
ein Abstand von 20 cm, es empfiehlt sich jedoch, den Abstand so groß wie möglich zu wählen; dies gilt besonders, wenn die Kabel parallel über größere
Entfernungen installiert werden.
Für empfindliche Kabel wie Telefon- und Datenleitungen wird der größtmögliche Abstand empfohlen. Beachten Sie bitte, dass der erforderliche Abstand
von der Installation und der Empfindlichkeit der Signalkabel abhängt, und deshalb keine genauen Werte angegeben werden können.
Bei Verlegung in Kabelpritschen dürfen empfindliche Signalleitungen nicht in der gleichen Pritsche mit Motorkabeln verlegt werden. Wenn Signalkabel
Stromkabel kreuzen, so muss dies im Winkel von 90 Grad erfolgen. Alle Ein- und Ausgangskabel eines Schaltschranks mit überlagerten Störungen müssen
abgeschirmt werden.
EMV-gemäße elektrische Installation
Siehe auch
Kabelanschlüsse
Es muss sichergestellt sein, dass Kabelanschlüsse, die für die Umgebung passend sind, verwendet und sorgfältig montiert werden.

2.3.3 Abgeschirmte Kabel

Die Abschirmung muss eine geringe HF-Impedanz aufweisen, die bei einer geflochtenen Abschirmung aus Kupfer, Aluminium bzw. Stahl gewährleistet
ist. Abschirmungen beispielsweise zum mechanischen Schutz eignen sich nicht für eine EMV-gemäße Installation. Siehe auch
Kabel .
10
.
MG.04.B8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Dezentraler VLT® FCD
Anwendung EMV-gemäßer
