1.3.3 Steuerverfahren

1

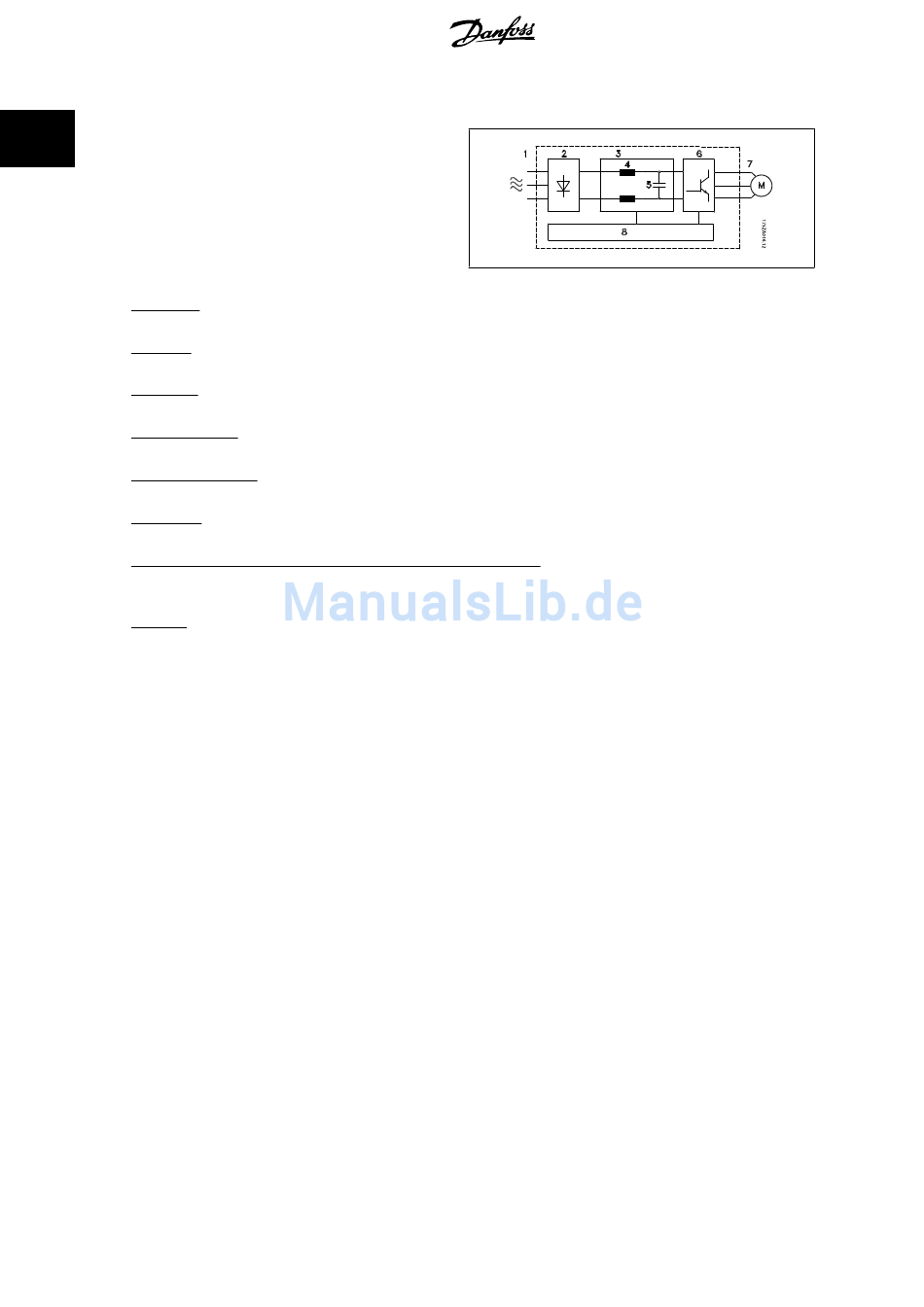

Ein Frequenzumrichter richtet die Netzwechselspannung in Gleichspan-
nung (DC-Spannung) gleich und wandelt diese anschließend in eine
Wechselspannung mit variabler Amplitude und Frequenz um.
Am Motor liegt somit eine variable Spannung und Frequenz an, wodurch
eine unbegrenzte Drehzahlregelung von Standard-Wechselstrommotoren
möglich ist.
1. Netzspannung
3 x 380-480 V AC, 50/60 Hz
2. Gleichrichter
Dreiphasen-Gleichrichterbrücke zur Gleichrichtung von Wechsel- in Gleichspannung.
3. Zwischenkreis
Gleichspannung ≅ √2 x Netzspannung [V].
4. Zwischenkreisdrosseln
Glättung des Zwischenkreisstroms und Begrenzung der Belastung von Netz und Bauteilen (Netztransformator, Kabel, Sicherungen und Schütze).
5. Zwischenkreiskondensator
Glättung der Zwischenkreisspannung.
6. Wechselrichter
Umwandlung von Gleichspannung in eine variable Wechselspannung mit variabler Frequenz.
7. Diese Spannung ist der Mittelwert der gebildeten Ausgangsspannung des Umrichters.
Variable Wechselspannung, abhängig von der Versorgungsspannung.
Variable Frequenz: 0,2 - 132 / 1 - 1000 Hz.
8. Steuerkarte
Dies ist die Steuerung der Wechselrichters, die ein Impulsmuster erzeugt, durch das die Gleichspannung in eine variable Wechselspannung mit
variabler Frequenz umgewandelt wird.
6
