Installation
2.10 PV-Anschluss
VORSICHT
PV darf NICHT mit an den Masseanschluss angeschlossen
2
2
werden!

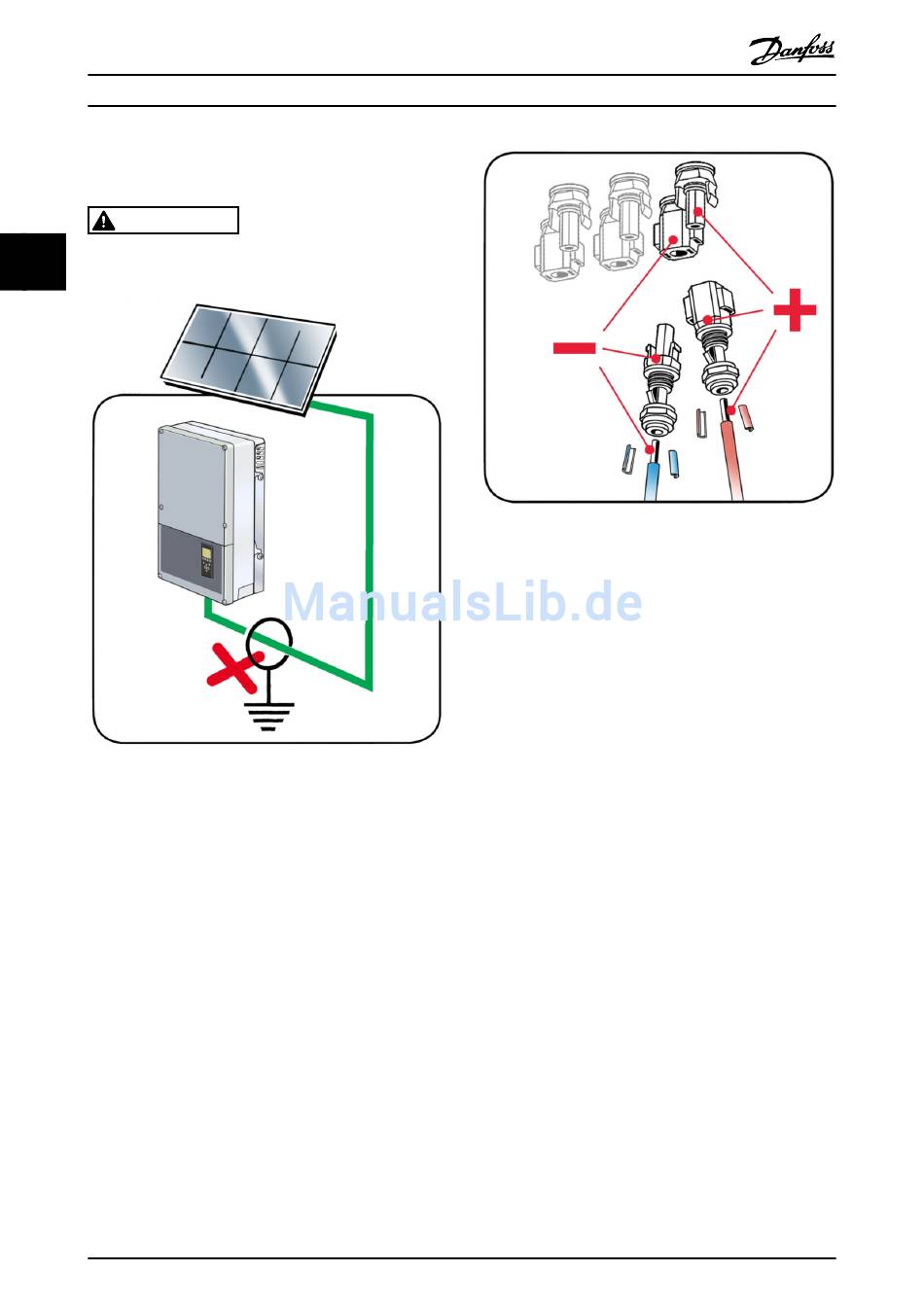

Abbildung 2.20 PV darf nicht mit Erde verbunden werden
Ein geeignetes Voltmeter verwenden, das bis zu 1000 V DC
messen kann.
1.
Sunclix-Steckverbinder (nicht im Lieferumfang
enthalten) an die PV-Kabel montieren, siehe
Abschnitt Abbildung 2.21.
2.
Die Polarität und Maximalspannung der PV-Arrays
durch Messen der PV-Leerlaufspannung prüfen.
Siehe Abbildung 2.21.
•
12
Die PV-Leerlaufspannung darf 1000 V
DC nicht überschreiten. Der Wechsel-
richter verfügt über einen
Verpolungsschutz, kann jedoch erst
nach korrektem Anschluss Leistung
erzeugen. Durch eine vertauschte
Polarität werden weder der Wechsel-
richter noch die Steckverbinder
beschädigt.
Abbildung 2.21 Richtige Polarität: Sunclix-Steckverbinder an
Kabel montieren
1.
Die DC-Spannung zwischen der Plusklemme des
PV-Arrays und der Masse (oder dem grün-gelben
PE-Kabel) messen.
•
Die gemessene Spannung muss gegen
null gehen. Wenn die Spannung
konstant ist und nicht null beträgt, liegt
ein Isolierungsfehler irgendwo im PV-
Array vor.
2.
Vor dem weiteren Vorgehen die Störung
ausfindig machen und beheben.
3.
Dieses Verfahren für alle Arrays wiederholen. Eine
ungleichmäßige Verteilung der Eingangsleistung
an den PV-Eingängen ist in folgenden Fällen
zulässig:
•
Die einzelnen Eingänge sind nicht
überlastet. Die maximal zulässige Last
pro Eingang beträgt 8000 W.
•
Der maximale Kurzschlussstrom der PV-
Module bei Standardtestbedingungen
(Standard Test Conditions, STC)
überschreitet nicht 13,5 A pro Eingang.
L00410568-01_03
