2 Installation

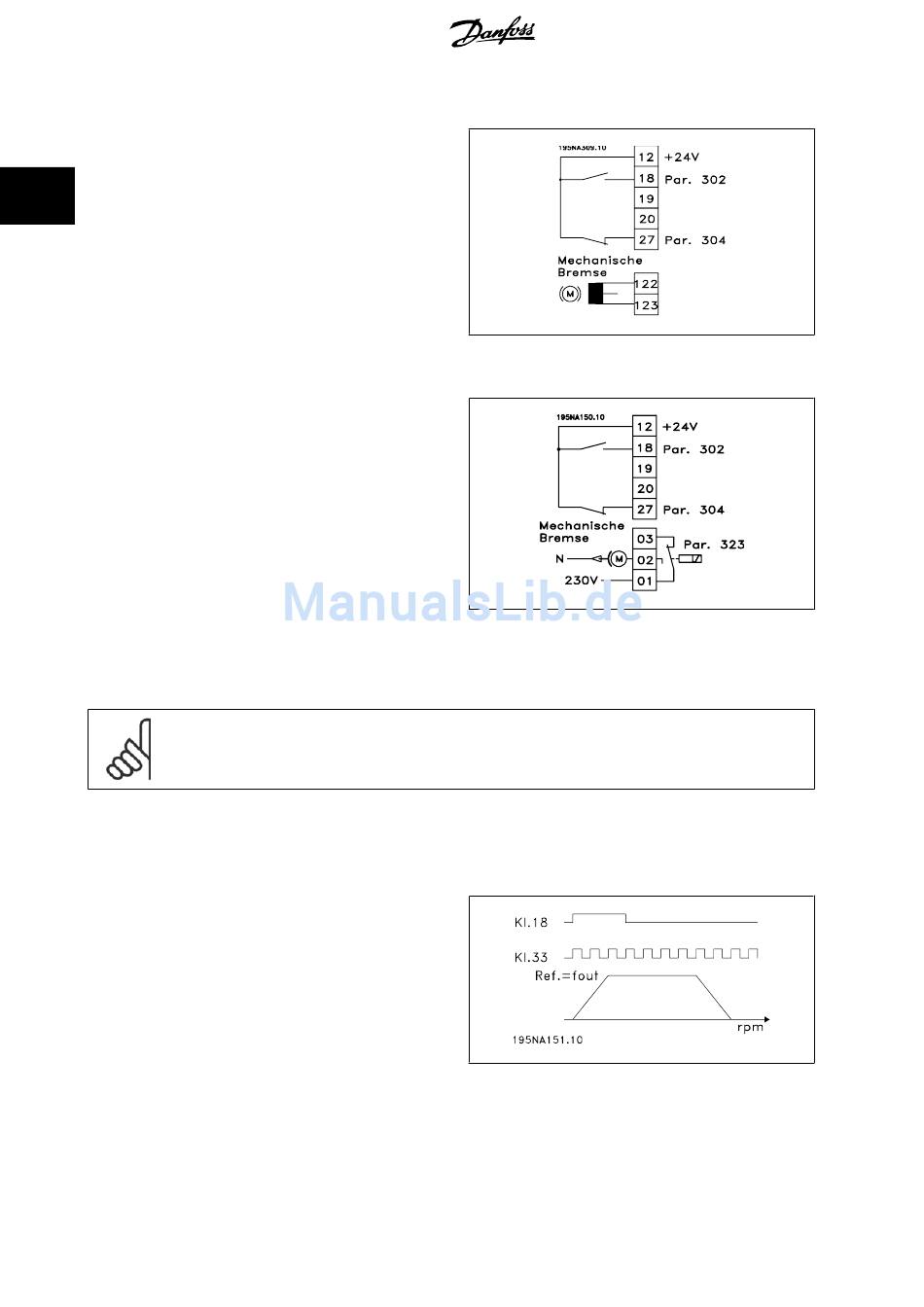

Mechanische Bremse mit Beschleunigerwicklung
Digitaleingang
Par. 302
Par. 304
Digitaleingang
2
Siehe auch Par. 138, 139, 140
Verwendung des Relais für 230 V AC-Bremse
Par. 302
Digitaleingang
Digitaleingang
Par. 304
Relaisausgang
Par. 323
Siehe auch Par. 138, 139, 140
Mechanische Bremse
[25] = „0" => Die Bremse ist geschlossen.
Mechanische Bremse
[25] = „1" => Die Bremse ist offen.
Für detailliertere Parametereinstellungen siehe
ACHTUNG!
Internes Relais nicht für DC-Bremsen oder Bremsspannungen von mehr als 250 V verwenden.
2.6.10 Zählerstopp über Klemme 33
Das Startsignal (Klemme 18) muss aktiv, d. h. logisch „1" sein, bis die
Ausgangsfrequenz dem Sollwert entspricht. Das Startsignal (Klemme 18
= logisch „0") muss dann entfernt werden, bevor der Zählerwert in Pa-
rameter 344 den Frequenzumrichter stoppen kann.
Par. 307
Digitaleingang
Präzise Stoppfunktion
Par. 343
Zählerwert
Par. 344
28
Start
=
[7]
=
Motorfreilaufstopp invers
[2]
=
Start
[7]
Motorfreilaufstopp invers
=
[2]
Mechanische Bremse
=
[25]
Steuerung der mechanischen Bremse
=
Pulseingang
[30]
Zählerstopp mit Reset
=
[1]
= 100000
