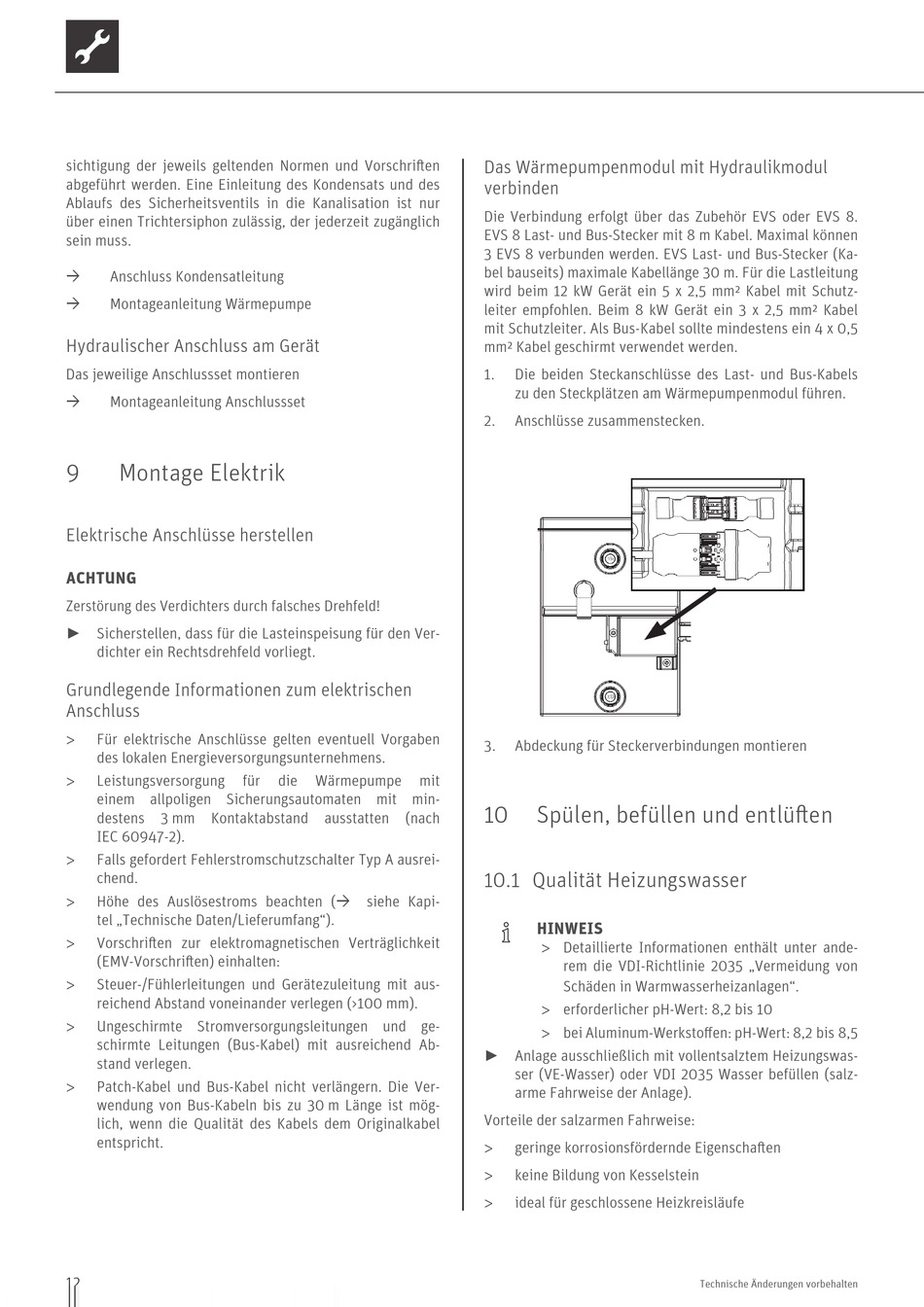

sichtigung der jeweils geltenden Normen und Vorschriften
abgeführt werden. Eine Einleitung des Kondensats und des
Ablaufs des Sicherheitsventils in die Kanalisation ist nur
über einen Trichtersiphon zulässig, der jederzeit zugänglich
sein muss.
Anschluss Kondensatleitung

Montageanleitung Wärmepumpe

Hydraulischer Anschluss am Gerät
Das jeweilige Anschlussset montieren
 Montageanleitung Anschlussset
9

Montage Elektrik

Elektrische Anschlüsse herstellen
ACHTUNG
Zerstörung des Verdichters durch falsches Drehfeld!
► Sicherstellen, dass für die Lasteinspeisung für den Ver-
dichter ein Rechtsdrehfeld vorliegt.
Grundlegende Informationen zum elektrischen
Anschluss
> Für elektrische Anschlüsse gelten eventuell Vorgaben
des lokalen Energieversorgungsunternehmens.
> Leistungsversorgung
einem allpoligen Sicherungsautomaten mit min-
destens 3 mm Kontaktabstand ausstatten (nach
IEC 60947-2).
> Falls gefordert Fehlerstromschutzschalter Typ A ausrei-
chend.
> Höhe des Auslösestroms beachten ( siehe Kapi-
tel „Technische Daten/Lieferumfang").
> Vorschriften zur elektromagnetischen Verträglichkeit
(EMV-Vorschriften) einhalten:
> Steuer-/Fühlerleitungen und Gerätezuleitung mit aus-
reichend Abstand voneinander verlegen (>100 mm).
>
Ungeschirmte Stromversorgungsleitungen und ge-
schirmte Leitungen (Bus-Kabel) mit ausreichend Ab-
stand verlegen.
>
Patch-Kabel und Bus-Kabel nicht verlängern. Die Ver-
wendung von Bus-Kabeln bis zu 30 m Länge ist mög-
lich, wenn die Qualität des Kabels dem Originalkabel
entspricht.
12
für die Wärmepumpe
Das Wärmepumpenmodul mit Hydraulikmodul
verbinden
Die Verbindung erfolgt über das Zubehör EVS oder EVS 8.
EVS 8 Last- und Bus-Stecker mit 8 m Kabel. Maximal können
3 EVS 8 verbunden werden. EVS Last- und Bus-Stecker (Ka-
bel bauseits) maximale Kabellänge 30 m. Für die Lastleitung
wird beim 12 kW Gerät ein 5 x 2,5 mm² Kabel mit Schutz-
leiter empfohlen. Beim 8 kW Gerät ein 3 x 2,5 mm² Kabel
mit Schutzleiter. Als Bus-Kabel sollte mindestens ein 4 x 0,5
mm² Kabel geschirmt verwendet werden.
1. Die beiden Steckanschlüsse des Last- und Bus-Kabels
zu den Steckplätzen am Wärmepumpenmodul führen.
2. Anschlüsse zusammenstecken.
3. Abdeckung für Steckerverbindungen montieren
mit
10 Spülen, befüllen und entlüften
10.1 Qualität Heizungswasser
HINWEIS
> Detaillierte Informationen enthält unter ande-
rem die VDI-Richtlinie 2035 „Vermeidung von
Schäden in Warmwasserheizanlagen".
> erforderlicher pH-Wert: 8,2 bis 10
> bei Aluminum-Werkstoffen: pH-Wert: 8,2 bis 8,5
► Anlage ausschließlich mit vollentsalztem Heizungswas-
ser (VE-Wasser) oder VDI 2035 Wasser befüllen (salz-
arme Fahrweise der Anlage).
Vorteile der salzarmen Fahrweise:
>
geringe korrosionsfördernde Eigenschaften
>
keine Bildung von Kesselstein
> ideal für geschlossene Heizkreisläufe
Technische Änderungen vorbehalten
