Energiesysteme

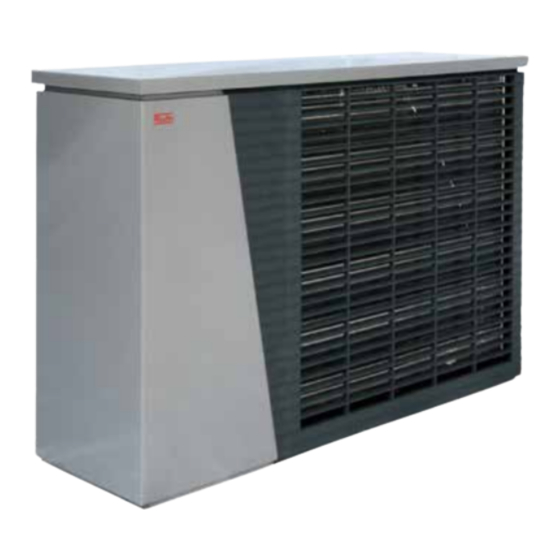

ThermoAura® für Außenaufstellung
Luft/Wasser-Wärmepumpe
Montage- und
Bedienungsanleitung
1
F
3
E
KS
1a
D
Legende: 819400-1
Technische Änderungen vorbehalten.
Aufstellungshinweise für Anschluß der Kondensatleitung außerhalb des
Gebäudes.
KS
Kiesschicht zur Aufnahme von bis zu 50l Kondenswasser pro Tag
als Pufferzone zum versickern.
C
3
Kondensatablaufrohr DN 40
Wichtig: Beim direkten Einleiten des Kondenswassers in die Erde (Abbildung 1a),
muss das Kondensatablaufrohr (3) zwischen Boden und Wärmepumpe isoliert werden.
Wichtig: Bei direktem Einleiten des Kondenswassers in eine Abwasser- oder
Regenwasserleitung muss ein Syphon gesetzt werden (Abbildung 1b). Es muss ein
oberhalb des Bodenreichs gedämmtes und senkrecht verlegtes Kunststoffrohr
verwendet werden. Weiterhin dürfen im Abflussrohr keine Rückschlagklappen oder
ähnliches installiert sein. Das Kondensatablaufrohr muss so angeschlossen werden,
dass das Kondensat frei in die Hauptleitung einfließen kann. Wird das Kondensat in
Drainagen oder in die Kanalisation abgeleitet, ist auf eine Verlegung mit einem Gefälle
B
zu achten.
In allen Fällen (Abbildung 1a und Abbildung 1b) muss gewährleistet sein,
dass das Kondenswasser frostfrei abgeführt wird.
2
3
3
1b
4
3
1c
5
6
Leben voller Energie
Allgemein-
toleranz
7
1:40
Maßstab
Oberflächen
Werkstoff
