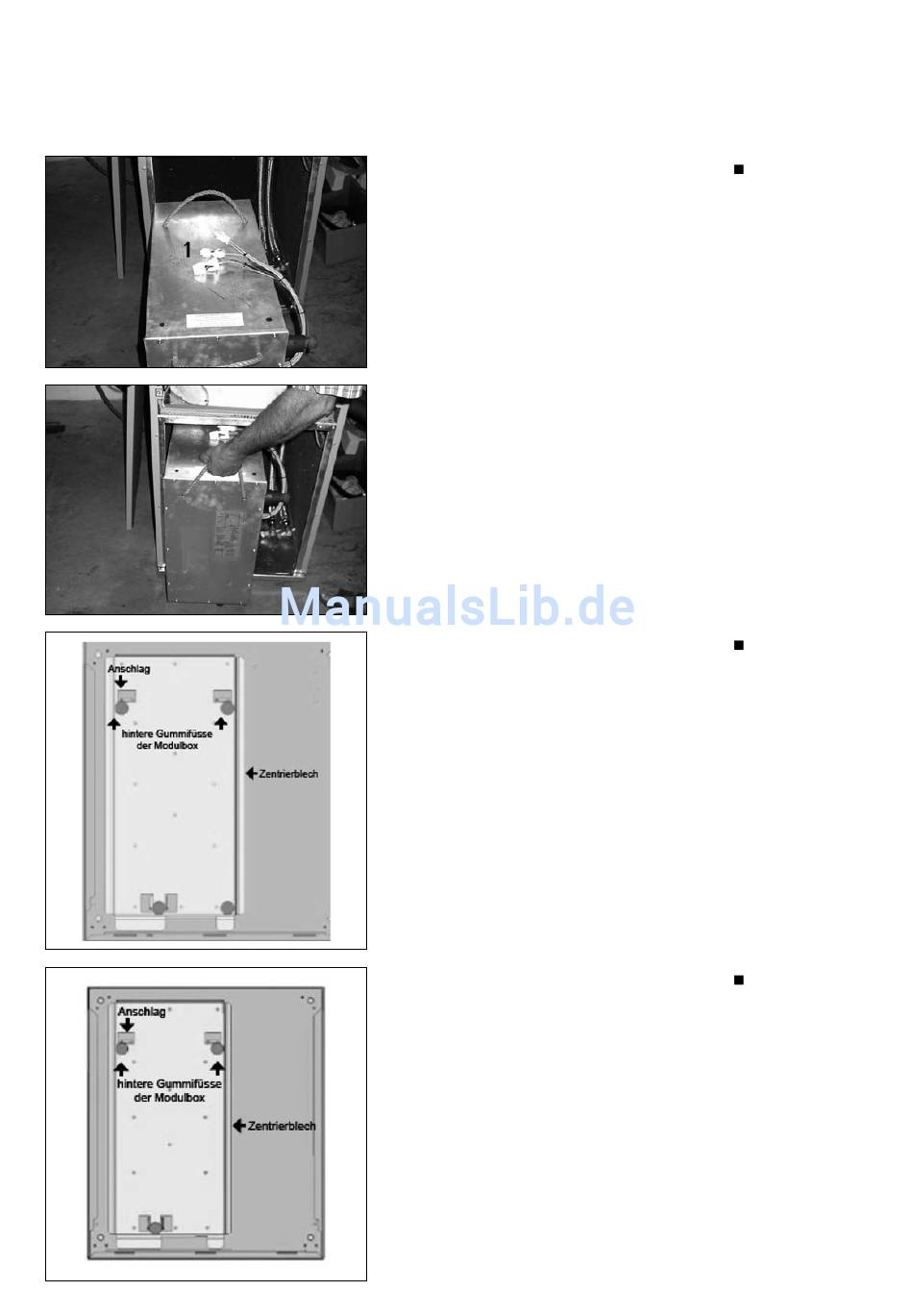

Montage Multibox
(1)
(2)
!
VORSICHT!
Zur Vermeidung von Geräteschäden
darf die Neigung der Multibox beim
Transport nur maximal 45° betragen!
Um die Multibox in das Wärmepumpen-Gehäuse
schieben zu können, müssen die hinteren beiden
gummifüße über die Vorderkante des Zentrie-
rungsbleches im gehäuseboden gehoben werden.
Beim Einschieben der Multibox auf Stecker (1)
achten!
Die Multibox einschieben, bis der vordere Gummi-
fuß über die Zentrierungskante gehoben werden
muss. sie ist richtig positioniert, wenn der gummi-
fuß im Zentrierblech einrastet.
!
VORSICHT!
Mit eingebrachter Multibox darf das
Gerät nicht mehr transportiert werden!
Beim Einschieben der Multibox ist darauf zu ach-
ten, dass die gummifüße wie in der grundplatte-
schnittzeichnung platziert werden.
der vordere gummifuß (1) muss zwischen den
zwei Führungswinkeln (2) eingeschoben werden.
Bei der kleinen Baugröße werden nur drei gummi-
füße benötigt, der rechte vordere gummifuß fehlt.
15
Montage Multibox
Draufsicht
Grundplatte
TerraCompact
®
B 8 kW und 10 kW
Draufsicht
Grundplatte
TerraCompact
®
B 6 kW
