Kapitel 5: Benutzung des Fischfinders
Frequenz
200 kHz: Auto
FISHFINDER
SETTINGS...

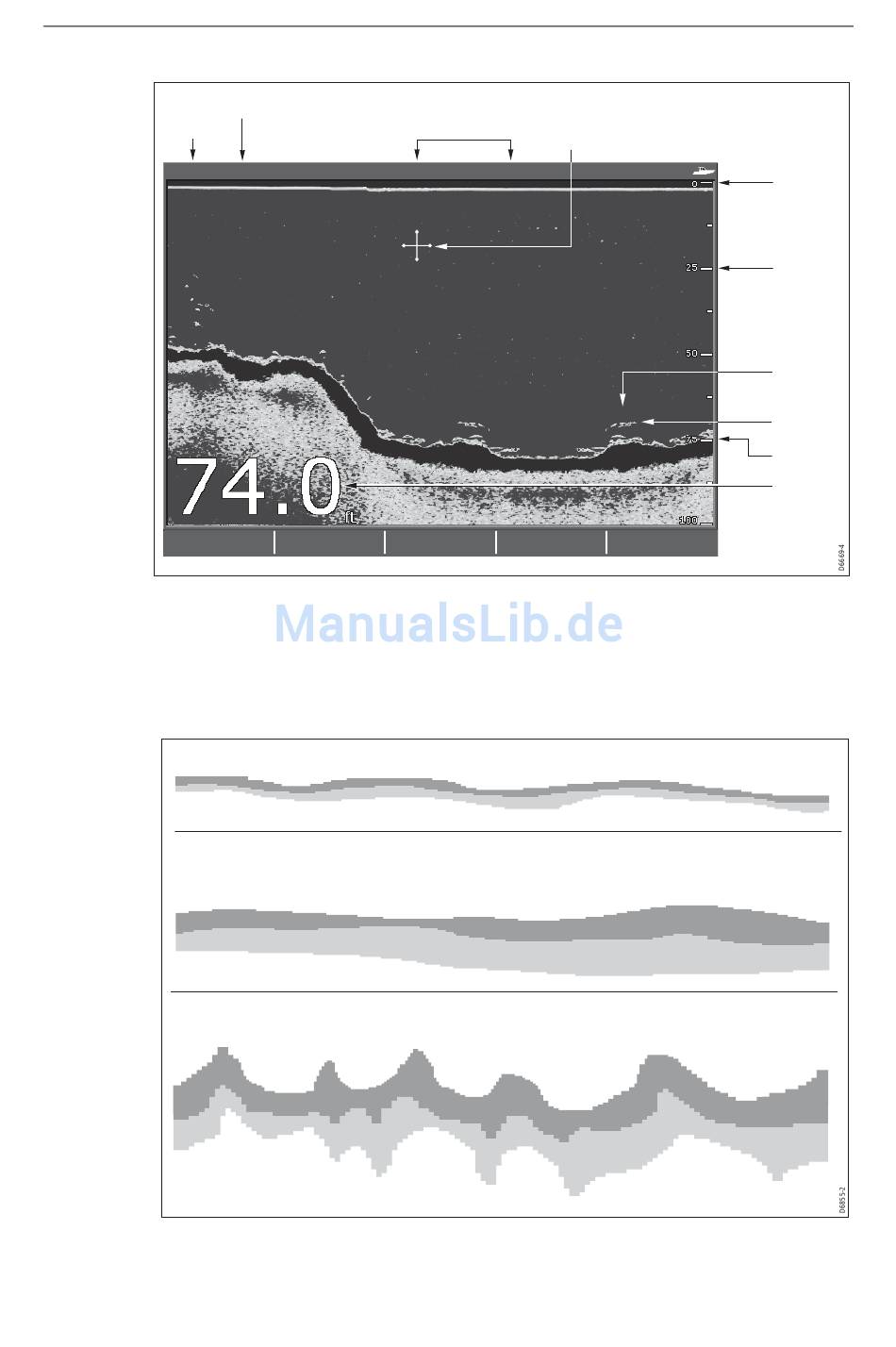

Interpretation von Bodenstrukturen

Der Meeresgrund erzeugt normalerweise starke Echos. Es werden folgende
unterschiedliche Strukturen angezeigt:
Ein harter Meeresgrund (z.B. Sand) wird durch eine dünne Linie dargestellt.
Ein weicher Meeresgrund (Schlamm/Schlick oder Seegras) wird durch eine breite Linie dargestellt.
Die dunkle Schicht zeigt ein starkes Signal an.
Ein felsiger oder sehr unebener Meeresbrund oder ein Wrack wird durch eine unregelmäßiges Bild mit
"Bergen und Tälern" dargestellt.
Frequenzmodus
50
ZOOM...
Cursor:
wird über
Verstärkungsmodus
Trackpad bedient
Gain: Auto High
69
BOTTOM
A-SCOPE...
LOCK...
Untere
Begrenzung
des Gebers
Tiefenmar-
kierungen
Zieltiefe
68
Ziel
Meeres-
boden
Tiefe des
Meeres-
bodens
PRESENTATION...
105
