7.16 Treibstoffsystem
Die Treibstoffanlage befindet sich hinter der Pilotenzelle und ist durch die Brandwand von
dem Motor getrennt. Das Fassungsvermögen beträgt bei einem Tank 39 l und die maximal
ausfliegbare Treibstoffmenge beträgt 38,4 l. Ist ein Zusatztank eingebaut, so vergrößert
sich das Fassungsvermögen auf insgesamt 75 l mit einer maximal ausfliegbaren Treib-
stoffmenge von 73,8 l.
Der Tank ist durch eine Belüftungsleitung oberhalb des Tanks belüftet.

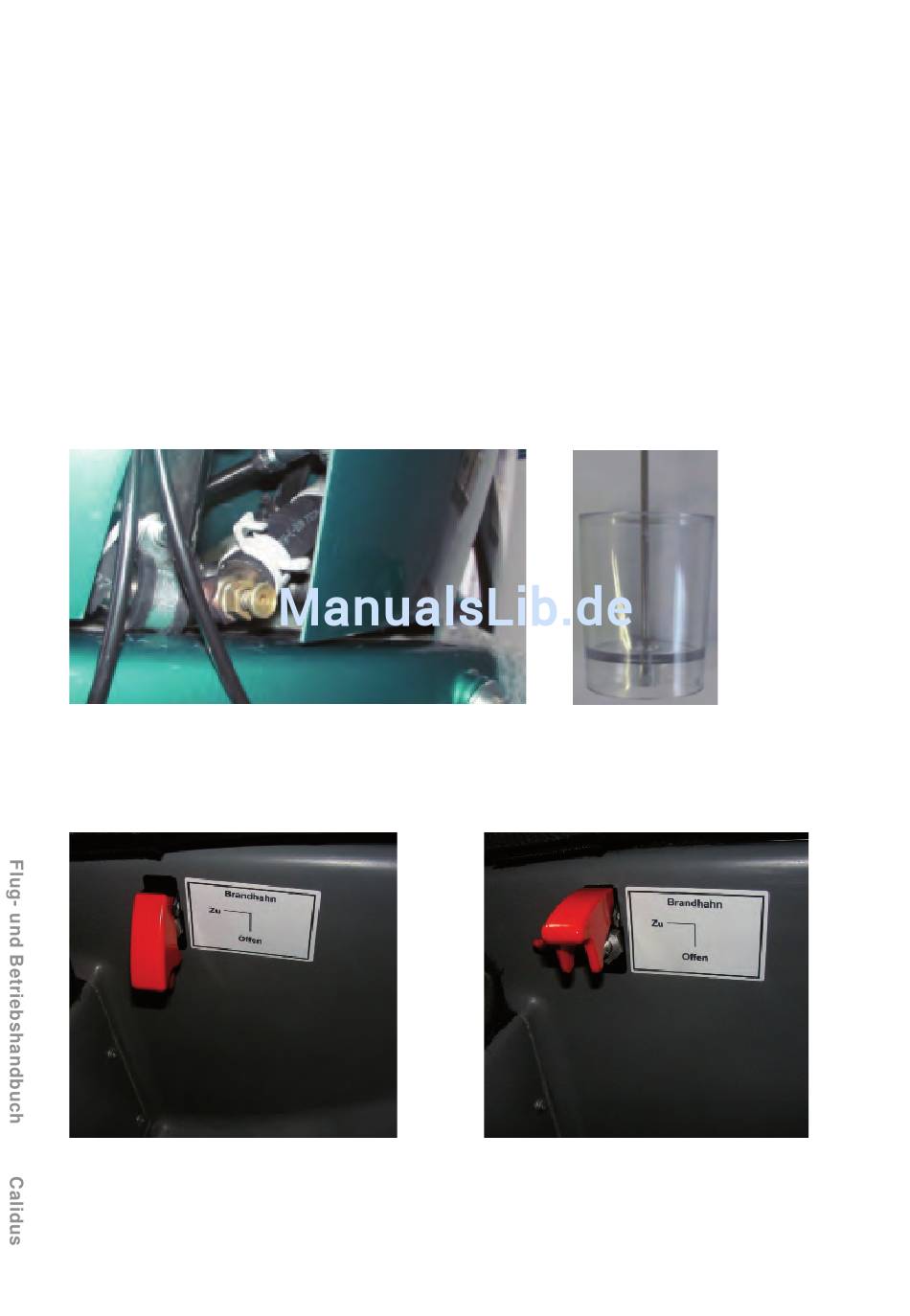

Nach jedem Tanken oder vor jedem Flug ist der Treibstoff auf enthaltenes Wasser zu
überprüfen. Mit einem Drainglas wird das Drain-Ventil am Tankboden gedrückt und aus-
laufender Treibstoff in einem durchsichtigen Behältnis / Drainglas aufgefangen um es auf
Wasser zu kontrollieren. Ist keine Schichtung zwischen Wasser und Treibstoff zu erkennen,
so ist zu überprüfen, ob nur Wasser oder nur Treibstoff im Drainglas ist. Im Zweifelsfall ist
so lange zu drainen, bis nur noch Treibstoff feststellbar ist.
Drainventil
Wasser zu kontrollieren. Ist keine Schichtung zwischen Wasser und Treibstoff zu erkennen,
so ist zu überprüfen, ob nur Wasser oder nur Treibs
Brandhahn offen
7-12
Revisionsstand 1.4
Drainglas
Brandhahn geschlossen
Ausgabedatum: 08.02.2011
