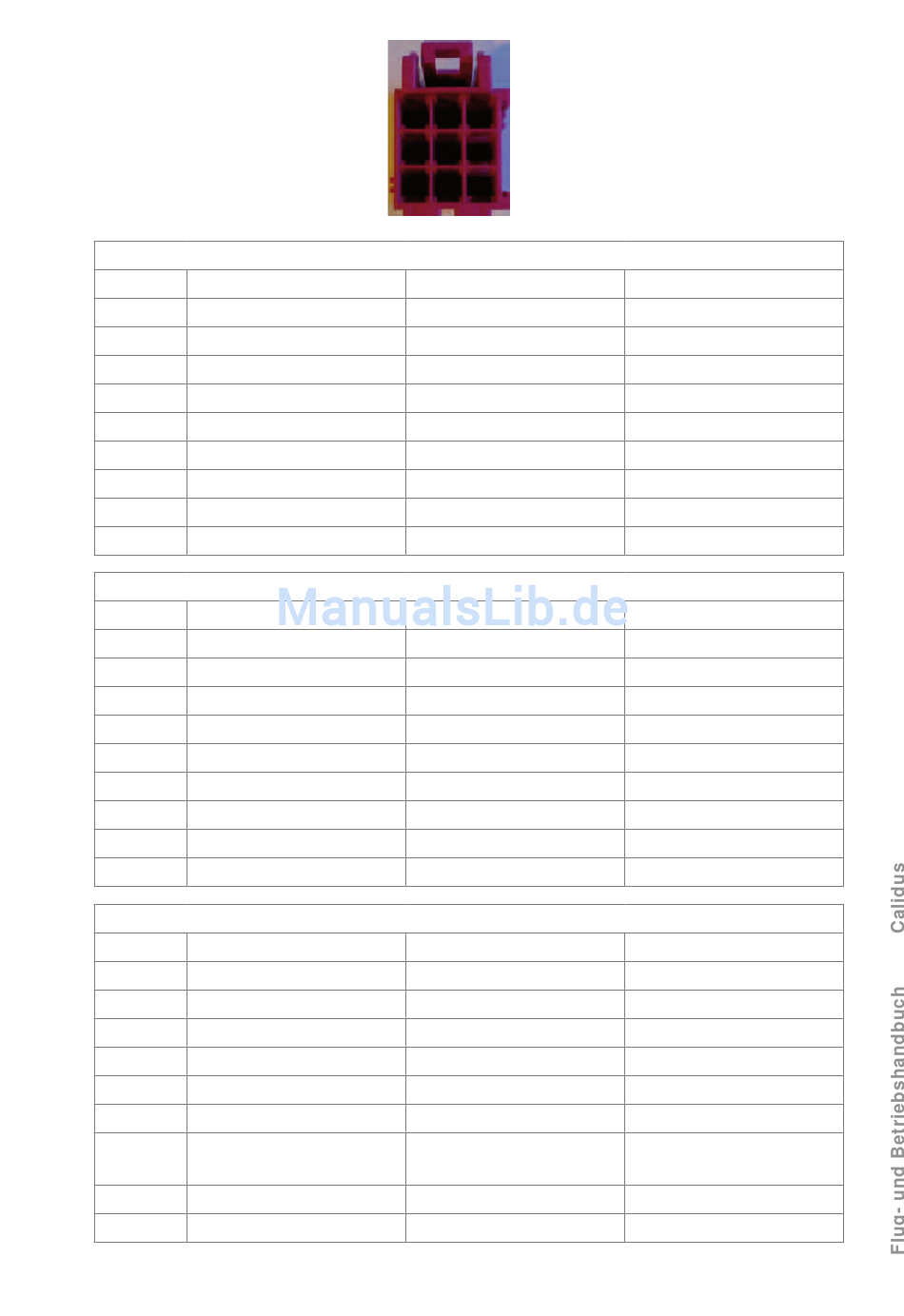

auto gyro Calidus Flug- Und Betriebshandbuch Seite 111

Kabelbaum - Buchse Lila „K" 9 Pol.
Pin Nr. Funktion
1 12V
2 Trim links
3 Nicht belegt
4 Prerotator
5 Trim up
6 Trim down
7 Masse
8 Trim rechts
9 PTT
Kabelbaum - Buchse Grün „L" 9 Pol.
Pin Nr. Funktion
1 12V
2 Trim links
3 Nicht belegt
4 Prerotator
5 Trim up
6 Trim down
7 Masse
8 Trim rechts
9 PTT
Kabelbaum – Buchse Blau „M" 9 Pol.
Pin Nr. Funktion
1 12V
2 Trim links
3 Nicht belegt
4 Prerotator Secure R
5 Trim up
6 Trim down
Masse Kompressor
7
Masse Sticks
8 Trim rechts
9 Nicht belegt
Revisionsstand 1.4
1 4 7
2 5 8
3 6 9
Farbe
Rot
Gelb
Weiß
Blau
Lila
Schwarz
grün
Braun
Farbe
Rot
Gelb
Weiß
Blau
Lila
Schwarz
grün
Braun
Farbe
Rot/weiß
Gelb
Weiß/blau
Blau
Lila
Schwarz
2x Schwarz
Grün
Ausgabedatum: 08.02.2011
Querschnitt
0,35²
0,35²
0,35²
0,35²
0,35²
0,35²
0,35²
0,35²
Querschnitt
0,35²
0,35²
0,35²
0,35²
0,35²
0,35²
0,35²
0,35²
Querschnitt
1,0²
0,35²
0,35²
0,35²
0,35²
1,0²
2x 0,35²
0,35²
