auto gyro Calidus Flug- Und Betriebshandbuch Seite 107

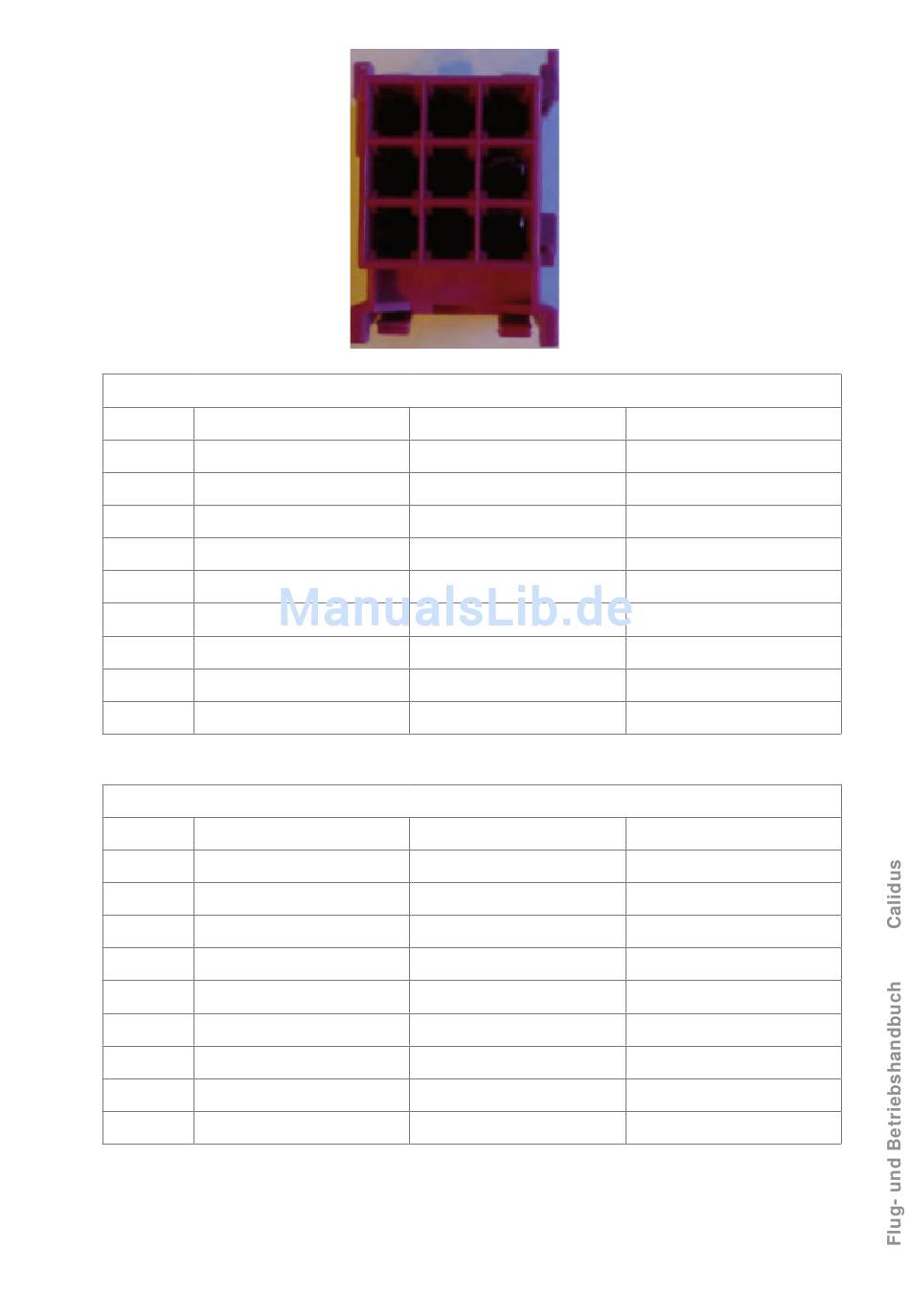

Kabelbaum Stick - Buchse Lila „F" 9 Pol.
Pin Nr. Funktion
1 12V
2 Trim links
3 Nicht belegt
4 Prerotator
5 Trim up
6 Trim down
7 Masse
8 Trim rechts
9 PTT
Kabelbaum Stick - Buchse Blau „G" 9 Pol.
Pin Nr. Funktion
1 12V Kompressor
2 Trim links
3 Nicht belegt
4 Prerotator
5 Trim up
6 Trim down
7 Masse
8 Trim rechts
9 Nicht belegt
Revisionsstand 1.4
3 6 9
2 5 8
1 4 7
Farbe
Rot
Gelb
Weiß
Blau
Lila
Schwarz
grün
Braun
Farbe
Rot/weiß
Grün
Weiß
Blau
Lila
Schwarz
Gelb
Ausgabedatum: 08.02.2011
Querschnitt
0,35²
0,35²
0,35²
0,35²
0,35²
0,35²
0,35²
0,35²
Querschnitt
1,0²
0,35²
0,35²
0,35²
0,35²
1,0²
0,35²
10-25
