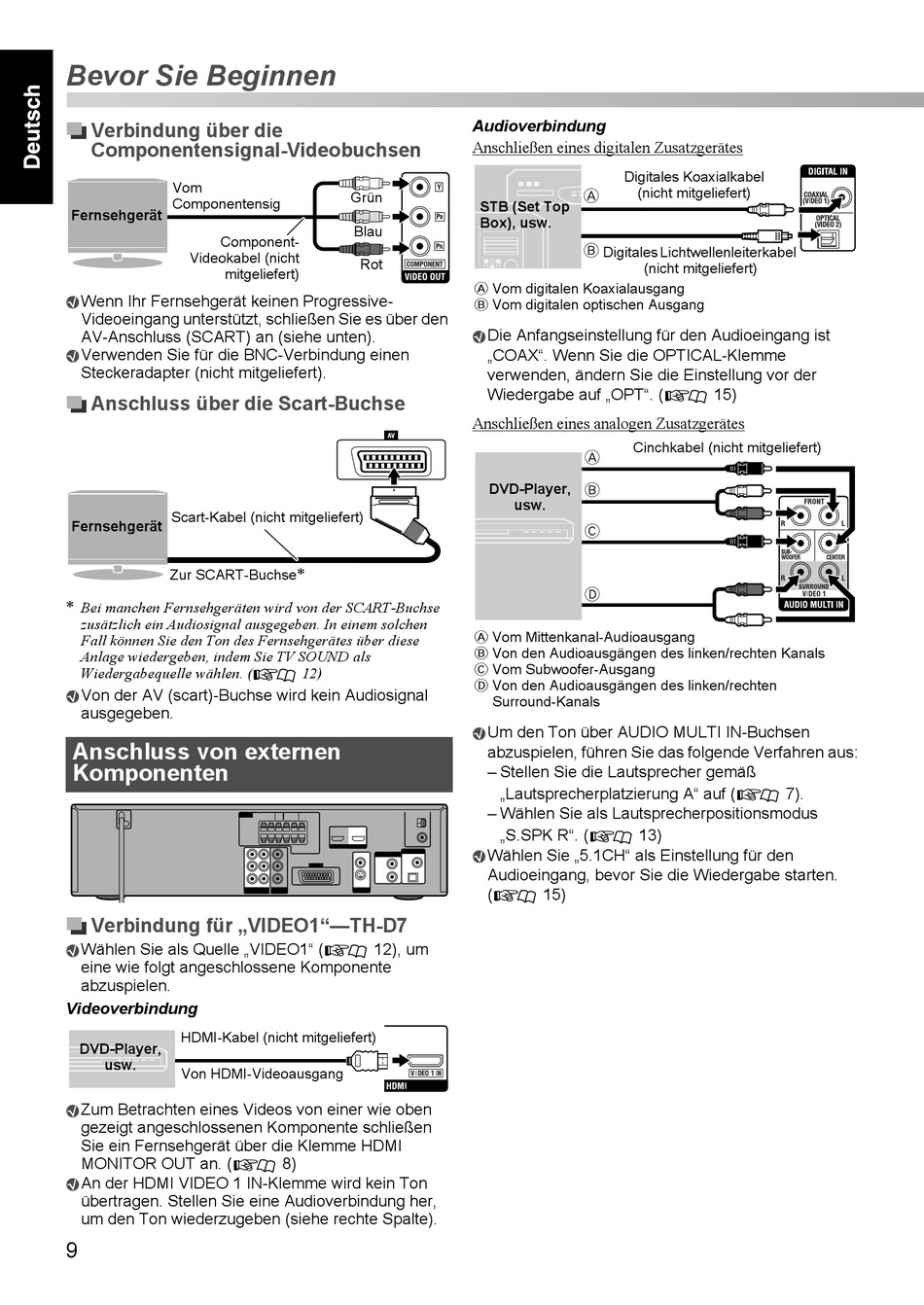

Bevor Sie Beginnen
Verbindung über die
Componentensignal-Videobuchsen
Vom
Componentensig
Fernsehgerät
Component-
Videokabel (nicht
mitgeliefert)
Wenn Ihr Fernsehgerät keinen Progressive-
Videoeingang unterstützt, schließen Sie es über den
AV-Anschluss (SCART) an (siehe unten).
Verwenden Sie für die BNC-Verbindung einen
Steckeradapter (nicht mitgeliefert).
Anschluss über die Scart-Buchse
Scart-Kabel (nicht mitgeliefert)
Fernsehgerät
Zur SCART-Buchse
*
Bei manchen Fernsehgeräten wird von der SCART-Buchse
zusätzlich ein Audiosignal ausgegeben. In einem solchen
Fall können Sie den Ton des Fernsehgerätes über diese
Anlage wiedergeben, indem Sie TV SOUND als
Wiedergabequelle wählen. (
Von der AV (scart)-Buchse wird kein Audiosignal
ausgegeben.
Anschluss von externen
Komponenten
,
Verbindung für „VIDEO1"—TH-D7
Wählen Sie als Quelle „VIDEO1" (
eine wie folgt angeschlossene Komponente
abzuspielen.
Videoverbindung
HDMI-Kabel (nicht mitgeliefert)
DVD-Player,
usw.
Von HDMI-Videoausgang
Zum Betrachten eines Videos von einer wie oben
gezeigt angeschlossenen Komponente schließen
Sie ein Fernsehgerät über die Klemme HDMI
MONITOR OUT an. (
An der HDMI VIDEO 1 IN-Klemme wird kein Ton
übertragen. Stellen Sie eine Audioverbindung her,
um den Ton wiederzugeben (siehe rechte Spalte).
9
Grün
Blau
Rot
*
12)
12), um
8)
Audioverbindung
Anschließen eines digitalen Zusatzgerätes
Digitales Koaxialkabel
(nicht mitgeliefert)
STB (Set Top
Box), usw.
Digitales Lichtwellenleiterkabel
(nicht mitgeliefert)
A Vom digitalen Koaxialausgang
B Vom digitalen optischen Ausgang
Die Anfangseinstellung für den Audioeingang ist
„COAX". Wenn Sie die OPTICAL-Klemme
verwenden, ändern Sie die Einstellung vor der
Wiedergabe auf „OPT". (
Anschließen eines analogen Zusatzgerätes
Cinchkabel (nicht mitgeliefert)
DVD-Player,
usw.
A Vom Mittenkanal-Audioausgang
B Von den Audioausgängen des linken/rechten Kanals
C Vom Subwoofer-Ausgang
D Von den Audioausgängen des linken/rechten
Surround-Kanals
Um den Ton über AUDIO MULTI IN-Buchsen
abzuspielen, führen Sie das folgende Verfahren aus:
– Stellen Sie die Lautsprecher gemäß
„Lautsprecherplatzierung A" auf (
– Wählen Sie als Lautsprecherpositionsmodus
„S.SPK R". ( 13)
Wählen Sie „5.1CH" als Einstellung für den
Audioeingang, bevor Sie die Wiedergabe starten.
( 15)
15)
7).
