Wechseln Der Schiffsschraube - Reely Futterboot ARR Bedienungsanleitung



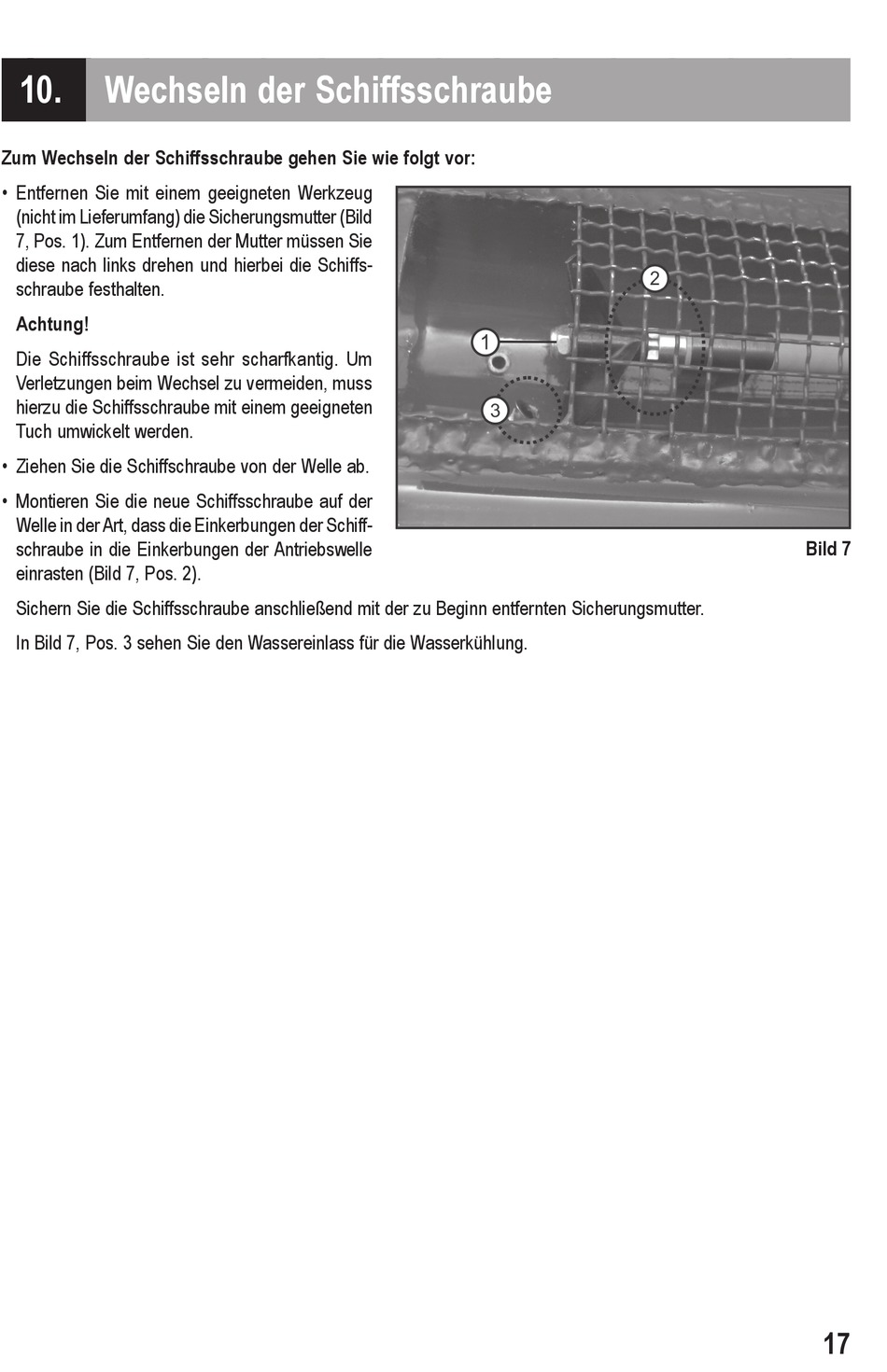

10.

Wechseln der Schiffsschraube

Zum Wechseln der Schiffsschraube gehen Sie wie folgt vor:
• Entfernen Sie mit einem geeigneten Werkzeug
(nicht im Lieferumfang) die Sicherungsmutter (Bild
7, Pos. 1). Zum Entfernen der Mutter müssen Sie
diese nach links drehen und hierbei die Schiffs-
schraube festhalten.
Achtung!
Die Schiffsschraube ist sehr scharfkantig. Um
Verletzungen beim Wechsel zu vermeiden, muss
hierzu die Schiffsschraube mit einem geeigneten
Tuch umwickelt werden.
• Ziehen Sie die Schiffschraube von der Welle ab.
• Montieren Sie die neue Schiffsschraube auf der
Welle in der Art, dass die Einkerbungen der Schiff-
schraube in die Einkerbungen der Antriebswelle
einrasten (Bild 7, Pos. 2).
Sichern Sie die Schiffsschraube anschließend mit der zu Beginn entfernten Sicherungsmutter.
In Bild 7, Pos. 3 sehen Sie den Wassereinlass für die Wasserkühlung.
Bild 7
17
