b) Montage et raccordement du servo de la trappe d'aliments pour animaux

• Fixez le servo de la trappe d'aliments pour
animaux (1) à l'aide de deux serre-câbles dans le
support de la plaque RC en procédant de la
manière indiquée sur la figure 2. Procédez ici avec
précaution et appuyez contre le support du servo
afin d'éviter qu'il ne se déplace.
• Fixez la bielle de poussée (2) sur le guignol de
gouverne du servo de la trappe d'aliments pour
animaux et de la trappe d'aliments pour animaux
en soi en procédant de la manière indiquée sur la
figure 2.
• Raccordez le servo de la trappe d'aliments pour
animaux au canal 3 du récepteur.
Allumez la télécommande. L'installation de réception est ici alimentée par une batterie du récepteur (ou le boîtier de
piles) fournie avec la télécommande. À ce propos, observez les indications dans le mode d'emploi de la télécommande
• Activez la position « Trappe d'aliments pour animaux ouverte » sur l'émetteur. Installez le guignol de gouverne sur
le servo de la trappe d'aliments pour animaux en veillant à ce que l'incidence du guignol de gouverne se trouve en
position maximale. (Voir figure 2, le guignol de gouverne devrait, de préférence, être parallèle à l'étrier au fond de la
trappe d'aliments pour animaux).
• Actionnez maintenant le canal 3 pour l'actionnement de la trappe d'aliments pour animaux dans la direction « Trap-
pe d'aliments pour animaux fermée » sur l'émetteur. La trappe d'aliments pour animaux doit maintenant reposer à
l'horizontale sur la coque du bateau. Réglez la course de servo sur votre télécommande en veillant à ce que le servo
de la trappe d'aliments pour animaux ne soit pas actionné à fond dans les deux positions finales (le servo ronfle). Le
cas contraire, vous risqueriez non seulement le servo et le récepteur le cas échéant, mais la consommation de
courant élevée du servo réduirait également l'autonomie de la batterie du récepteur.
c) Montage et raccordement du récepteur et du régulateur de vitesse
• La figure ci-contre montre le bateau ouvert avec
le récepteur (1), le régulateur de vitesse (2) ainsi
qu'un emplacement de montage possible pour
l'interrupteur marche / arrêt du régulateur de
vitesse (3).
• Raccordez le servo de direction sur le canal 1, le
régulateur de vitesse sur le canal 2 et le servo de
la trappe d'aliments pour animaux sur le canal 3
du récepteur. À ce propos, observez les indications
dans le mode d'emploi de la télécommande.
• La figure 3, n° 4, montre l'admission d'eau pour
le refroidissement par eau et, n° 5, la sortie du
refroidissement par eau.
46

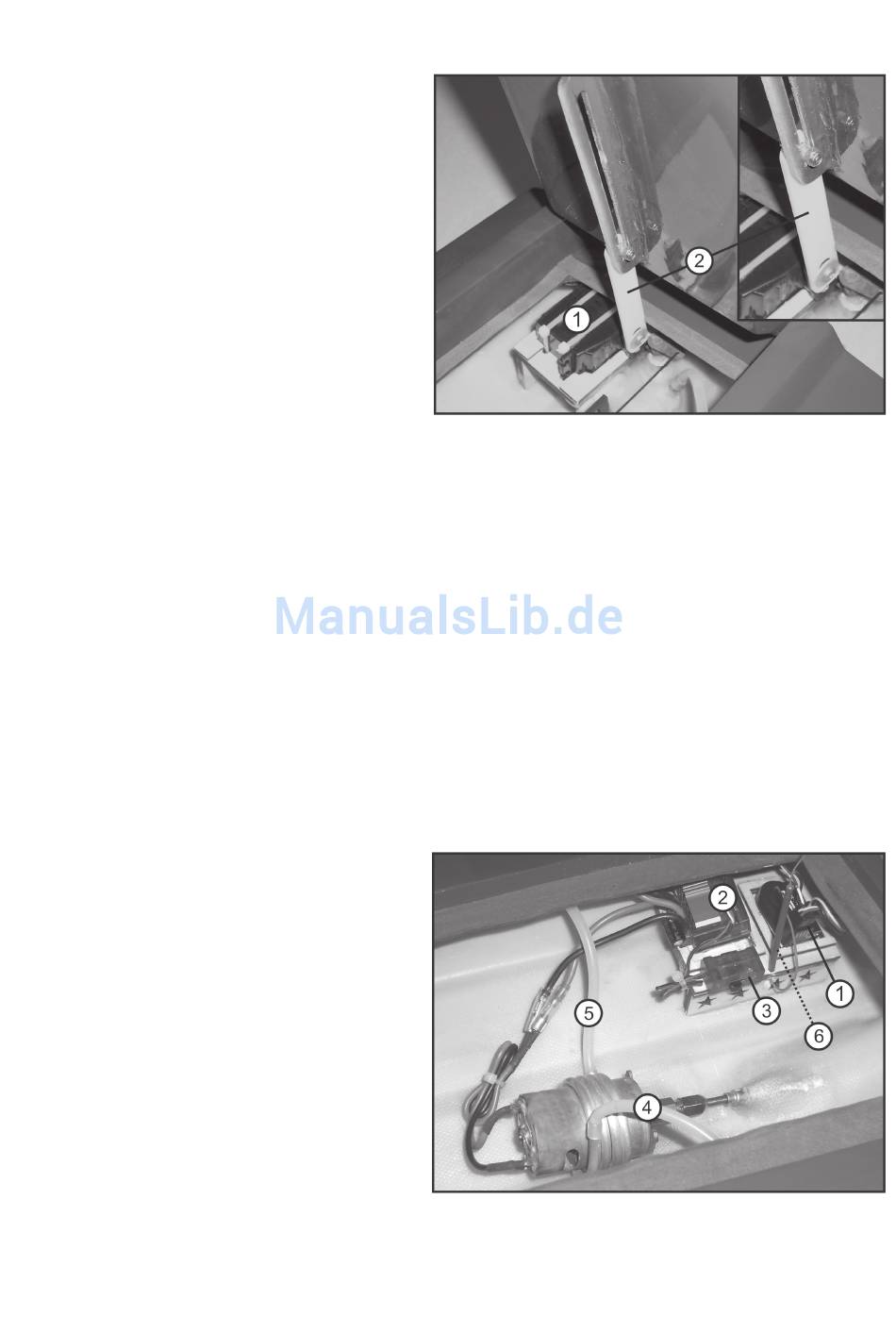

Figure 2
