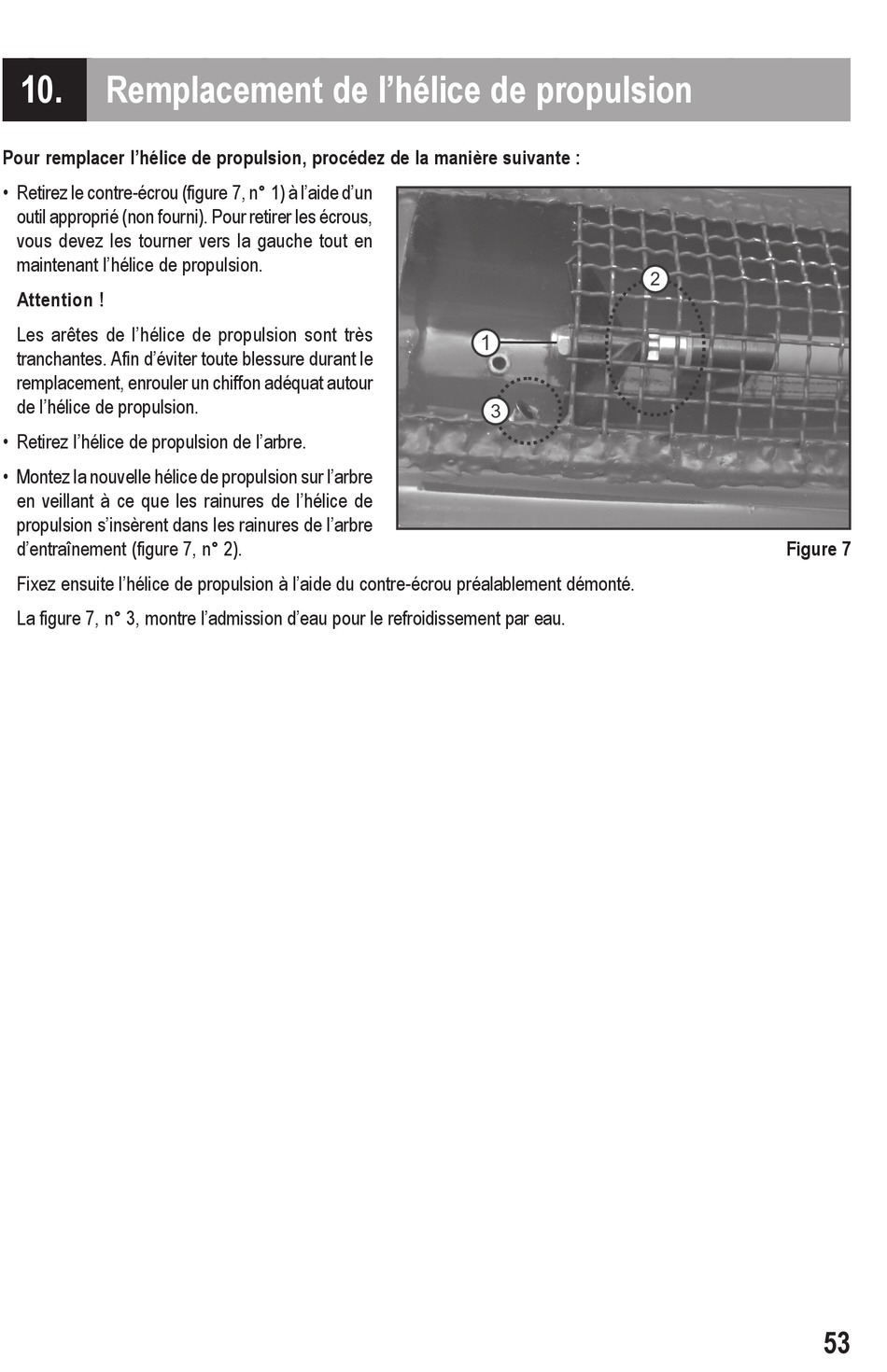

10. Remplacement de l'hélice de propulsion
Pour remplacer l'hélice de propulsion, procédez de la manière suivante :
• Retirez le contre-écrou (figure 7, n° 1) à l'aide d'un
outil approprié (non fourni). Pour retirer les écrous,
vous devez les tourner vers la gauche tout en
maintenant l'hélice de propulsion.
Attention !
Les arêtes de l'hélice de propulsion sont très
tranchantes. Afin d'éviter toute blessure durant le
remplacement, enrouler un chiffon adéquat autour
de l'hélice de propulsion.
• Retirez l'hélice de propulsion de l'arbre.
• Montez la nouvelle hélice de propulsion sur l'arbre
en veillant à ce que les rainures de l'hélice de
propulsion s'insèrent dans les rainures de l'arbre
d'entraînement (figure 7, n° 2).
Fixez ensuite l'hélice de propulsion à l'aide du contre-écrou préalablement démonté.
La figure 7, n° 3, montre l'admission d'eau pour le refroidissement par eau.
Figure 7
53
