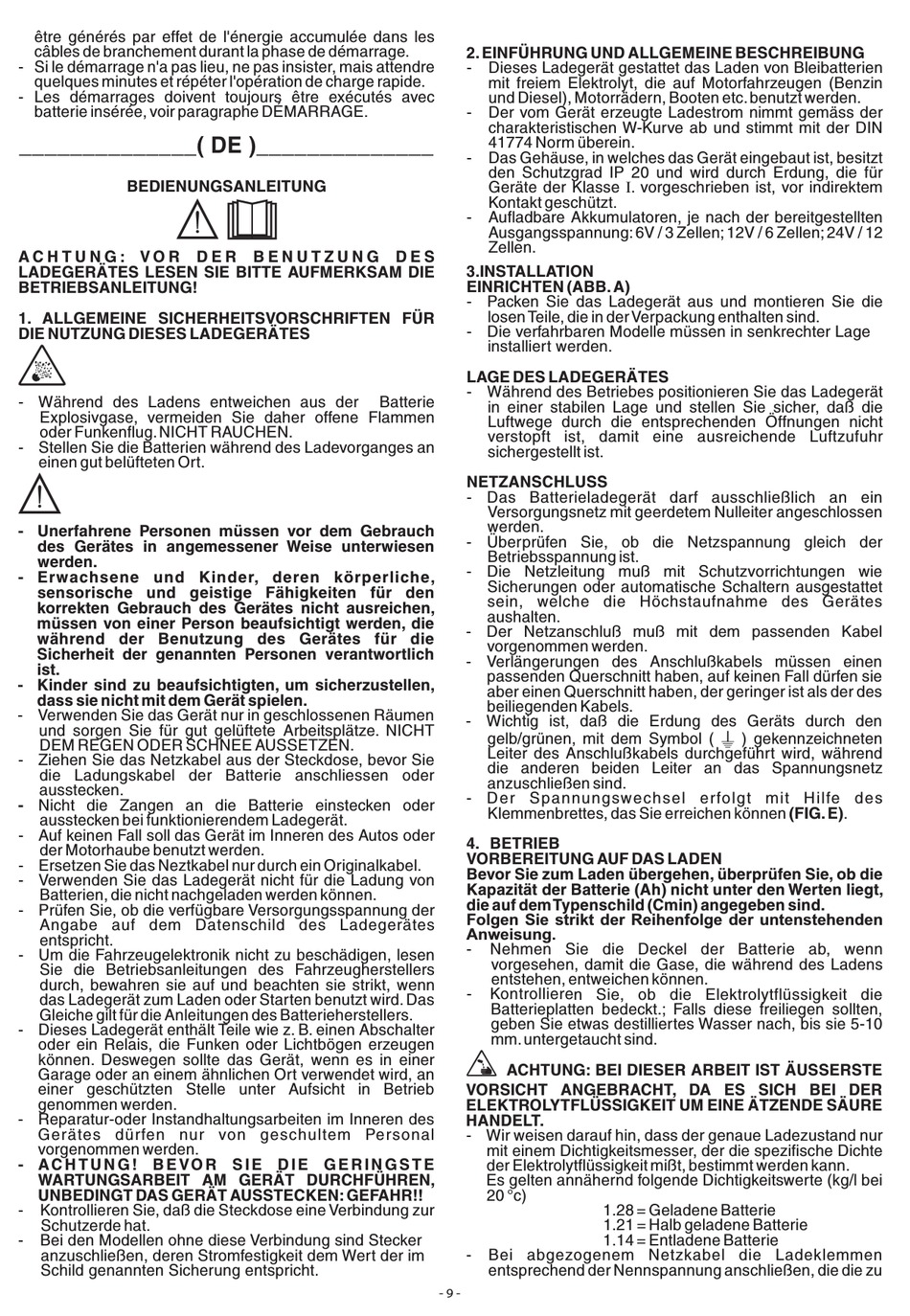

être générés par effet de l'énergie accumulée dans les
câbles de branchement durant la phase de démarrage.
- Si le démarrage n'a pas lieu, ne pas insister, mais attendre
quelques minutes et répéter l'opération de charge rapide.
- Les démarrages doivent toujours être exécutés avec
batterie insérée, voir paragraphe DÉMARRAGE.
______________( DE )______________
BEDIENUNGSANLEITUNG
A C H T U N G : V O R D E R B E N U T Z U N G D E S
LADEGERÄTES LESEN SIE BITTE AUFMERKSAM DIE
BETRIEBSANLEITUNG!
1. ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR
DIE NUTZUNG DIESES LADEGERÄTES
- Während des Ladens entweichen aus der
Explosivgase, vermeiden Sie daher offene Flammen
oder Funkenflug. NICHT RAUCHEN.
- Stellen Sie die Batterien während des Ladevorganges an
einen gut belüfteten Ort.
- Unerfahrene Personen müssen vor dem Gebrauch
des Gerätes in angemessener Weise unterwiesen
werden.
- Erwachsene und Kinder, deren körperliche,
sensorische und geistige Fähigkeiten für den
korrekten Gebrauch des Gerätes nicht ausreichen,
müssen von einer Person beaufsichtigt werden, die
während der Benutzung des Gerätes für die
Sicherheit der genannten Personen verantwortlich
ist.
- Kinder sind zu beaufsichtigten, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
- Verwenden Sie das Gerät nur in geschlossenen Räumen
und sorgen Sie für gut gelüftete Arbeitsplätze. NICHT
DEM REGEN ODER SCHNEE AUSSETZEN.
- Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie
die Ladungskabel der Batterie anschliessen oder
ausstecken.
- Nicht die Zangen an die Batterie einstecken oder
ausstecken bei funktionierendem Ladegerät.
- Auf keinen Fall soll das Gerät im Inneren des Autos oder
der Motorhaube benutzt werden.
- Ersetzen Sie das Neztkabel nur durch ein Originalkabel.
- Verwenden Sie das Ladegerät nicht für die Ladung von
Batterien, die nicht nachgeladen werden können.
- Prüfen Sie, ob die verfügbare Versorgungsspannung der
Angabe auf dem Datenschild des Ladegerätes
entspricht.
- Um die Fahrzeugelektronik nicht zu beschädigen, lesen
Sie die Betriebsanleitungen des Fahrzeugherstellers
durch, bewahren sie auf und beachten sie strikt, wenn
das Ladegerät zum Laden oder Starten benutzt wird. Das
Gleiche gilt für die Anleitungen des Batterieherstellers.
- Dieses Ladegerät enthält Teile wie z. B. einen Abschalter
oder ein Relais, die Funken oder Lichtbögen erzeugen
können. Deswegen sollte das Gerät, wenn es in einer
Garage oder an einem ähnlichen Ort verwendet wird, an
einer geschützten Stelle unter Aufsicht in Betrieb
genommen werden.
- Reparatur-oder Instandhaltungsarbeiten im Inneren des
Gerätes dürfen nur von geschultem Personal
vorgenommen werden.
- AC H T U N G ! B E VO R S I E D I E G E R I N G S T E
WARTUNGSARBEIT AM GERÄT DURCHFÜHREN,
UNBEDINGT DAS GERÄT AUSSTECKEN: GEFAHR!!
- Kontrollieren Sie, daß die Steckdose eine Verbindung zur
Schutzerde hat.
- Bei den Modellen ohne diese Verbindung sind Stecker
anzuschließen, deren Stromfestigkeit dem Wert der im
Schild genannten Sicherung entspricht.
2. EINFÜHRUNG UND ALLGEMEINE BESCHREIBUNG
- Dieses Ladegerät gestattet das Laden von Bleibatterien
mit freiem Elektrolyt, die auf Motorfahrzeugen (Benzin
und Diesel), Motorrädern, Booten etc. benutzt werden.
- Der vom Gerät erzeugte Ladestrom nimmt gemäss der
charakteristischen W-Kurve ab und stimmt mit der DIN
41774 Norm überein.
- Das Gehäuse, in welches das Gerät eingebaut ist, besitzt
den Schutzgrad IP 20 und wird durch Erdung, die für
Geräte der Klasse I. vorgeschrieben ist, vor indirektem
Kontakt geschützt.
- Aufladbare Akkumulatoren, je nach der bereitgestellten
Ausgangsspannung: 6V / 3 Zellen; 12V / 6 Zellen; 24V / 12
Zellen.
3.INSTALLATION
EINRICHTEN (ABB. A)
- Packen Sie das Ladegerät aus und montieren Sie die
losen Teile, die in der Verpackung enthalten sind.
- Die verfahrbaren Modelle müssen in senkrechter Lage
installiert werden.
LAGE DES LADEGERÄTES
- Während des Betriebes positionieren Sie das Ladegerät
Batterie
in einer stabilen Lage und stellen Sie sicher, daß die
Luftwege durch die entsprechenden Öffnungen nicht
verstopft ist, damit eine ausreichende Luftzufuhr
sichergestellt ist.

NETZANSCHLUSS

- Das Batterieladegerät darf ausschließlich an ein
Versorgungsnetz mit geerdetem Nulleiter angeschlossen
werden.
- Überprüfen Sie, ob die Netzspannung gleich der
Betriebsspannung ist.
- Die Netzleitung muß mit Schutzvorrichtungen wie
Sicherungen oder automatische Schaltern ausgestattet
sein, welche die Höchstaufnahme des Gerätes
aushalten.
- Der Netzanschluß muß mit dem passenden Kabel
vorgenommen werden.
- Verlängerungen des Anschlußkabels müssen einen
passenden Querschnitt haben, auf keinen Fall dürfen sie
aber einen Querschnitt haben, der geringer ist als der des
beiliegenden Kabels.
- Wichtig ist, daß die Erdung des Geräts durch den
gelb/grünen, mit dem Symbol (
Leiter des Anschlußkabels durchgeführt wird, während
die anderen beiden Leiter an das Spannungsnetz
anzuschließen sind.
- Der Spannungswechsel erfolgt mit Hilfe des
Klemmenbrettes, das Sie erreichen können (FIG. E).

4. BETRIEB

VORBEREITUNG AUF DAS LADEN
Bevor Sie zum Laden übergehen, überprüfen Sie, ob die
Kapazität der Batterie (Ah) nicht unter den Werten liegt,
die auf dem Typenschild (Cmin) angegeben sind.
Folgen Sie strikt der Reihenfolge der untenstehenden
Anweisung.
- Nehmen Sie die Deckel der Batterie ab, wenn
vorgesehen, damit die Gase, die während des Ladens
entstehen, entweichen können.
- Kontrollieren Sie, ob die Elektrolytflüssigkeit die
Batterieplatten bedeckt.; Falls diese freiliegen sollten,
geben Sie etwas destilliertes Wasser nach, bis sie 5-10
mm. untergetaucht sind.
ACHTUNG: BEI DIESER ARBEIT IST ÄUSSERSTE
VORSICHT ANGEBRACHT, DA ES SICH BEI DER
ELEKTROLYTFLÜSSIGKEIT UM EINE ÄTZENDE SÄURE
HANDELT.
- Wir weisen darauf hin, dass der genaue Ladezustand nur
mit einem Dichtigkeitsmesser, der die spezifische Dichte
der Elektrolytflüssigkeit mißt, bestimmt werden kann.
Es gelten annähernd folgende Dichtigkeitswerte (kg/l bei
20 °c)
- Bei abgezogenem Netzkabel die Ladeklemmen
entsprechend der Nennspannung anschließen, die die zu
- 9 -
) gekennzeichneten
W
1.28 = Geladene Batterie
1.21 = Halb geladene Batterie
1.14 = Entladene Batterie
