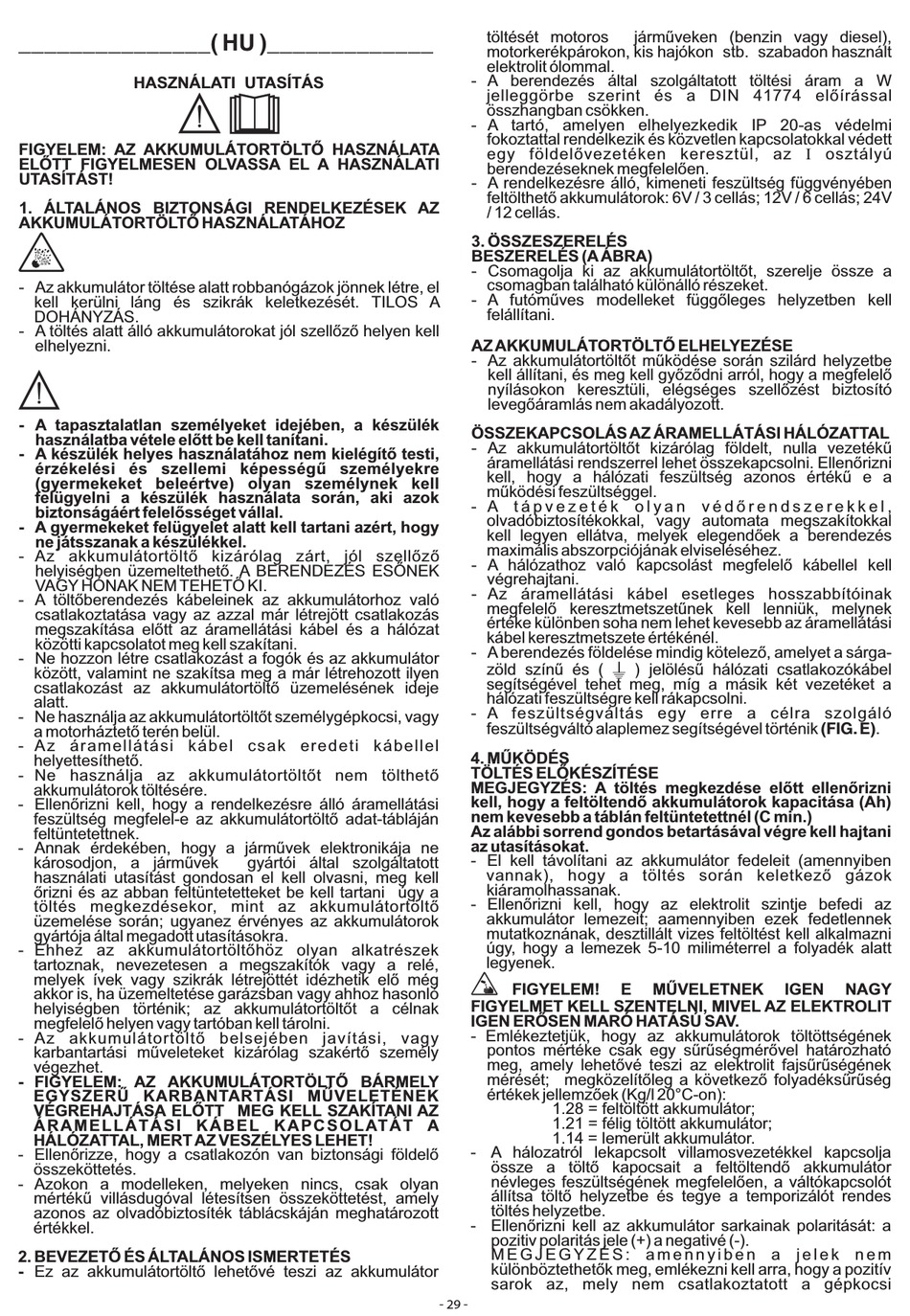

Telwin energy 1500 start Bedienungsanleitung Seite 29

_______________( HU )_____________
HASZNÁLATI UTASÍTÁS
FIGYELEM: AZ AKKUMULÁTORTÖLTŐ HASZNÁLATA
ELŐTT FIGYELMESEN OLVASSA EL A HASZNÁLATI
UTASÍTÁST!
1. ÁLTALÁNOS BIZTONSÁGI RENDELKEZÉSEK AZ
AKKUMULÁTORTÖLTŐ HASZNÁLATÁHOZ
- Az akkumulátor töltése alatt robbanógázok jönnek létre, el
kell kerülni láng és szikrák keletkezését. TILOS A
DOHÁNYZÁS.
- A töltés alatt álló akkumulátorokat jól szellőző helyen kell
elhelyezni.
- A tapasztalatlan személyeket idejében, a készülék
használatba vétele előtt be kell tanítani.
- A készülék helyes használatához nem kielégítő testi,
érzékelési és szellemi képességű személyekre
(gyermekeket beleértve) olyan személynek kell
felügyelni a készülék használata során, aki azok
biztonságáért felelősséget vállal.
- A gyermekeket felügyelet alatt kell tartani azért, hogy
ne játsszanak a készülékkel.
- Az akkumulátortöltő kizárólag zárt, jól szellőző
helyiségben üzemeltethető. A BERENDEZÉS ESŐNEK
VAGY HÓNAK NEM TEHETŐ KI.
- A töltőberendezés kábeleinek az akkumulátorhoz való
csatlakoztatása vagy az azzal már létrejött csatlakozás
megszakítása előtt az áramellátási kábel és a hálózat
közötti kapcsolatot meg kell szakítani.
- Ne hozzon létre csatlakozást a fogók és az akkumulátor
között, valamint ne szakítsa meg a már létrehozott ilyen
csatlakozást az akkumulátortöltő üzemelésének ideje
alatt.
- Ne használja az akkumulátortöltőt személygépkocsi, vagy
a motorháztető terén belül.
- Az áramellátási kábel csak eredeti kábellel
helyettesíthető.
- Ne használja az akkumulátortöltőt nem tölthető
akkumulátorok töltésére.
- Ellenőrizni kell, hogy a rendelkezésre álló áramellátási
feszültség megfelel-e az akkumulátortöltő adat-tábláján
feltüntetettnek.
- Annak érdekében, hogy a járművek elektronikája ne
károsodjon, a járművek
használati utasítást gondosan el kell olvasni, meg kell
őrizni és az abban feltüntetetteket be kell tartani úgy a
töltés megkezdésekor, mint az akkumulátortöltő
üzemelése során; ugyanez érvényes az akkumulátorok
gyártója által megadott utasításokra.
- Ehhez az akkumulátortöltőhöz olyan alkatrészek
tartoznak, nevezetesen a megszakítók vagy a relé,
melyek ívek vagy szikrák létrejöttét idézhetik elő még
akkor is, ha üzemeltetése garázsban vagy ahhoz hasonló
helyiségben történik; az akkumulátortöltőt a célnak
megfelelő helyen vagy tartóban kell tárolni.
- Az akkumulátortöltő belsejében javítási, vagy
karbantartási műveleteket kizárólag szakértő személy
végezhet.
- FIGYELEM: AZ AKKUMULÁTORTÖLTŐ BÁRMELY
EGYSZERŰ KARBANTARTÁSI MŰVELETÉNEK
VÉGREHAJTÁSA ELŐTT MEG KELL SZAKÍTANI AZ
Á R A M E L L Á T Á S I K Á B E L K A P C S O L AT Á T A
HÁLÓZATTAL, MERT AZ VESZÉLYES LEHET!
- Ellenőrizze, hogy a csatlakozón van biztonsági földelő
összeköttetés.
- Azokon a modelleken, melyeken nincs, csak olyan
mértékű villásdugóval létesítsen összeköttetést, amely
azonos az olvadóbiztosíték táblácskáján meghatározott
értékkel.
2. BEVEZETŐ ÉS ÁLTALÁNOS ISMERTETÉS
- Ez az akkumulátortöltő lehetővé teszi az akkumulátor
gyártói által szolgáltatott
töltését motoros
motorkerékpárokon, kis hajókon stb. szabadon használt
elektrolit ólommal.
- A berendezés által szolgáltatott töltési áram a W
jelleggörbe szerint és a DIN 41774 előírással
összhangban csökken.
- A tartó, amelyen elhelyezkedik IP 20-as védelmi
fokoztattal rendelkezik és közvetlen kapcsolatokkal védett
egy földelővezetéken keresztül, az I osztályú
berendezéseknek megfelelően.
- A rendelkezésre álló, kimeneti feszültség függvényében
feltölthető akkumulátorok: 6V / 3 cellás; 12V / 6 cellás; 24V
/ 12 cellás.
3. ÖSSZESZERELÉS
BESZERELÉS (A ÁBRA)
- Csomagolja ki az akkumulátortöltőt, szerelje össze a
csomagban található különálló részeket.
- A futóműves modelleket függőleges helyzetben kell
felállítani.
AZ AKKUMULÁTORTÖLTŐ ELHELYEZÉSE
- Az akkumulátortöltőt működése során szilárd helyzetbe
kell állítani, és meg kell győződni arról, hogy a megfelelő
nyílásokon keresztüli, elégséges szellőzést biztosító
levegőáramlás nem akadályozott.
ÖSSZEKAPCSOLÁS AZ ÁRAMELLÁTÁSI HÁLÓZATTAL
- Az akkumulátortöltőt kizárólag földelt, nulla vezetékű
áramellátási rendszerrel lehet összekapcsolni. Ellenőrizni
kell, hogy a hálózati feszültség azonos értékű e a
működési feszültséggel.
- A t á p v e z e t é k o l y a n v é d ő r e n d s z e r e k k e l ,
olvadóbiztosítékokkal, vagy automata megszakítokkal
kell legyen ellátva, melyek elegendőek a berendezés
maximális abszorpciójának elviseléséhez.
- A hálózathoz való kapcsolást megfelelő kábellel kell
végrehajtani.
- Az áramellátási kábel esetleges hosszabbítóinak
megfelelő keresztmetszetűnek kell lenniük, melynek
értéke különben soha nem lehet kevesebb az áramellátási
kábel keresztmetszete értékénél.
- A berendezés földelése mindig kötelező, amelyet a sárga-
zöld színű és (
segítségével tehet meg, míg a másik két vezetéket a
hálózati feszültségre kell rákapcsolni.
- A feszültségváltás egy erre a célra szolgáló
feszültségváltó alaplemez segítségével történik (FIG. E).
4. MŰKÖDÉS
TÖLTÉS ELŐKÉSZÍTÉSE
MEGJEGYZÉS: A töltés megkezdése előtt ellenőrizni
kell, hogy a feltöltendő akkumulátorok kapacitása (Ah)
nem kevesebb a táblán feltüntetettnél (C min.)
Az alábbi sorrend gondos betartásával végre kell hajtani
az utasításokat.
- El kell távolítani az akkumulátor fedeleit (amennyiben
vannak), hogy a töltés során keletkező gázok
kiáramolhassanak.
- Ellenőrizni kell, hogy az elektrolit szintje befedi az
akkumulátor lemezeit; aamennyiben ezek fedetlennek
mutatkoznának, desztillált vizes feltöltést kell alkalmazni
úgy, hogy a lemezek 5-10 miliméterrel a folyadék alatt
legyenek.
FIGYELEM!
FIGYELMET KELL SZENTELNI, MIVEL AZ ELEKTROLIT
IGEN ERŐSEN MARÓ HATÁSÚ SAV.
- Emlékeztetjük, hogy az akkumulátorok töltöttségének
pontos mértéke csak egy sűrűségmérővel határozható
meg, amely lehetővé teszi az elektrolit fajsűrűségének
mérését; megközelítőleg a következő folyadéksűrűség
értékek jellemzőek (Kg/l 20°C-on):
1.28 = feltöltött akkumulátor;
1.21 = félig töltött akkumulátor;
1.14 = lemerült akkumulátor.
- A hálozatról lekapcsolt villamosvezetékkel kapcsolja
össze a töltő kapocsait a feltöltendő akkumulátor
névleges feszültségének megfelelően, a váltókapcsolót
állítsa töltő helyzetbe és tegye a temporizálót rendes
töltés helyzetbe.
- Ellenőrizni kell az akkumulátor sarkainak polaritását: a
pozitiv polaritás jele (+) a negativé (-).
M E G J E G Y Z É S : a m e n n y i b e n a j e l e k n e m
különböztethetők meg, emlékezni kell arra, hogy a pozitív
sarok az, mely nem csatlakoztatott a gépkocsi
- 29 -
járműveken (benzin vagy diesel),
) jelölésű hálózati csatlakozókábel
W
E MŰVELETNEK IGEN NAGY
