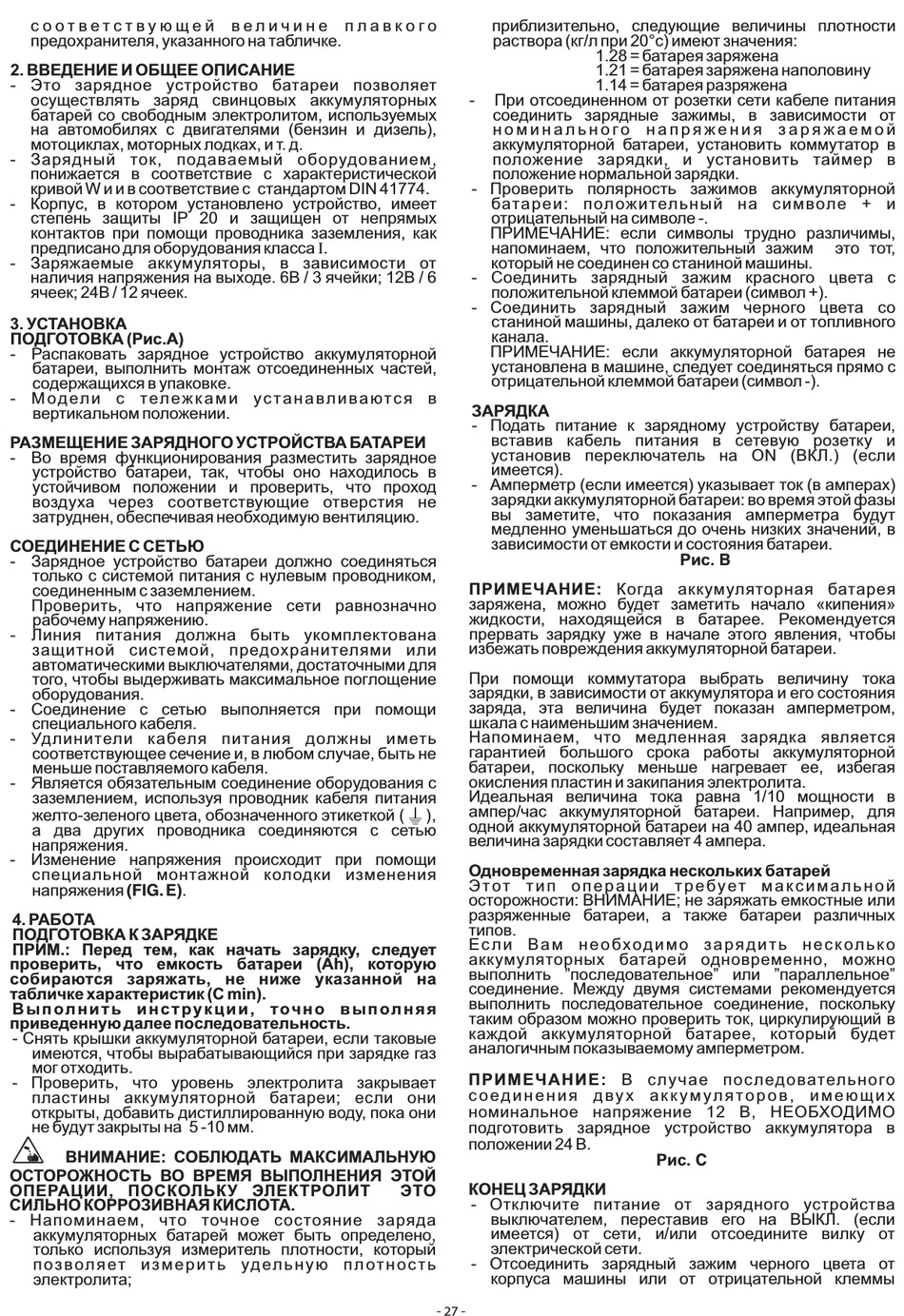

с о о т в е т с т в у ю щ е й в е л и ч и н е п л а в к о г о
предохранителя, указанного на табличке.
2. ВВЕДЕНИЕ И ОБЩЕЕ ОПИСАНИЕ
- Это зарядное устройство батареи позволяет
осуществлять заряд свинцовых аккумуляторных
батарей со свободным электролитом, используемых
на автомобилях с двигателями (бензин и дизель),
мотоциклах, моторных лодках, и т. д.
- Зарядный ток, подаваемый оборудованием,
понижается в соответствие с характеристической
кривой W и и в соответствие с стандартом DIN 41774.
- Корпус, в котором установлено устройство, имеет
степень защиты IP 20 и защищен от непрямых
контактов при помощи проводника заземления, как
предписано для оборудования класса I.
- Заряжаемые аккумуляторы, в зависимости от
наличия напряжения на выходе. 6В / 3 ячейки; 12В / 6
ячеек; 24В / 12 ячеек.
3. УСТАНОВКА
ПОДГОТОВКА (Рис.A)
- Распаковать зарядное устройство аккумуляторной
батареи, выполнить монтаж отсоединенных частей,
содержащихся в упаковке.
- М од ел и с т ел е ж к а м и у с т а н а вл и в а ют с я в
вертикальном положении.
РАЗМЕЩЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА БАТАРЕИ
- Во время функционирования разместить зарядное
устройство батареи, так, чтобы оно находилось в
устойчивом положении и проверить, что проход
воздуха через соответствующие отверстия не
затруднен, обеспечивая необходимую вентиляцию.
СОЕДИНЕНИЕ С СЕТЬЮ
- Зарядное устройство батареи должно соединяться
только с системой питания с нулевым проводником,
соединенным с заземлением.
Проверить, что напряжение сети равнозначно
рабочему напряжению.
- Линия питания должна быть укомплектована
защитной системой, предохранителями или
автоматическими выключателями, достаточными для
того, чтобы выдерживать максимальное поглощение
оборудования.
- Соединение с сетью выполняется при помощи
специального кабеля.
- Удлинители кабеля питания должны иметь
соответствующее сечение и, в любом случае, быть не
меньше поставляемого кабеля.
- Является обязательным соединение оборудования с
заземлением, используя проводник кабеля питания
желто-зеленого цвета, обозначенного этикеткой (
а два других проводника соединяются с сетью
напряжения.
- Изменение напряжения происходит при помощи
специальной монтажной колодки изменения
напряжения (FIG. E).
4. РАБОТА
ПОДГОТОВКА К ЗАРЯДКЕ
ПРИМ.: Перед тем, как начать зарядку, следует
проверить, что емкость батареи (Ah), которую
собираются заряжать, не ниже указанной на
табличке характеристик (C min).
В ы п ол н и т ь и н с т р у к ц и и , т оч н о в ы п ол н я я
приведенную далее последовательность.
- Снять крышки аккумуляторной батареи, если таковые
имеются, чтобы вырабатывающийся при зарядке газ
мог отходить.
- Проверить, что уровень электролита закрывает
пластины аккумуляторной батареи; если они
открыты, добавить дистиллированную воду, пока они
не будут закрыты на 5 -10 мм.
ВНИМАНИЕ: СОБЛЮДАТЬ МАКСИМАЛЬНУЮ
ОСТОРОЖНОСТЬ ВО ВРЕМЯ ВЫПОЛНЕНИЯ ЭТОЙ
ОПЕРАЦИИ, ПОСКОЛЬКУ ЭЛЕКТРОЛИТ
СИЛЬНО КОРРОЗИВНАЯ КИСЛОТА.
- Напоминаем, что точное состояние заряда
аккумуляторных батарей может быть определено,
только используя измеритель плотности, который
п о з в ол я ет и з м е р и т ь уд ел ь н у ю п л от н о с т ь
электролита;
приблизительно, следующие величины плотности
раствора (кг/л при 20°c) имеют значения:
- При отсоединенном от розетки сети кабеле питания
соединить зарядные зажимы, в зависимости от
н о м и н а л ь н о г о н а п р я ж е н и я з а р я ж а е м о й
аккумуляторной батареи, установить коммутатор в
положение зарядки, и установить таймер в
положение нормальной зарядки.
- Проверить полярность зажимов аккумуляторной
батареи: пол ожительный на символе + и
отрицательный на символе -.
ПРИМЕЧАНИЕ: если символы трудно различимы,
напоминаем, что положительный зажим
который не соединен со станиной машины.
- Соединить зарядный зажим красного цвета с
положительной клеммой батареи (символ +).
- Соединить зарядный зажим черного цвета со
станиной машины, далеко от батареи и от топливного
канала.
ПРИМЕЧАНИЕ: если аккумуляторной батарея не
установлена в машине, следует соединяться прямо с
отрицательной клеммой батареи (символ -).
ЗАРЯДКА
- Подать питание к зарядному устройству батареи,
вставив кабель питания в сетевую розетку и
установив переключатель на ON (ВКЛ.) (если
имеется).
- Амперметр (если имеется) указывает ток (в амперах)
зарядки аккумуляторной батареи: во время этой фазы
вы заметите, что показания амперметра будут
медленно уменьшаться до очень низких значений, в
зависимости от емкости и состояния батареи.
ПРИМЕЧАНИЕ: Когда аккумуляторная батарея
заряжена, можно будет заметить начало «кипения»
жидкости, находящейся в батарее. Рекомендуется
прервать зарядку уже в начале этого явления, чтобы
избежать повреждения аккумуляторной батареи.
При помощи коммутатора выбрать величину тока
зарядки, в зависимости от аккумулятора и его состояния
заряда, эта величина будет показан амперметром,
шкала с наименьшим значением.
Напоминаем, что медленная зарядка является
гарантией большого срока работы аккумуляторной
батареи, поскольку меньше нагревает ее, избегая
окисления пластин и закипания электролита.
Идеальная величина тока равна 1/10 мощности в
ампер/час аккумуляторной батареи. Например, для
),
W
одной аккумуляторной батареи на 40 ампер, идеальная
величина зарядки составляет 4 ампера.
Одновременная зарядка нескольких батарей
Э т о т т и п о п е р а ц и и т р е б у ет м а к с и м а л ь н о й
осторожности: ВНИМАНИЕ; не заряжать емкостные или
разряженные батареи, а также батареи различных
типов.
Е с л и В а м н е о бх од и м о з а р я д и т ь н е с к ол ь к о
аккумуляторных батарей одновременно, можно
выполнить "последовательное" или "параллельное"
соединение. Между двумя системами рекомендуется
выполнить последовательное соединение, поскольку
таким образом можно проверить ток, циркулирующий в
каждой аккумуляторной батарее, который будет
аналогичным показываемому амперметром.
ПРИМЕЧАНИЕ: В случае последовательного
с о е д и н е н и я д в у х а к к у м у л я т о р о в , и м е ю щ и х
номинальное напряжение 12 В, НЕОБХОДИМО
подготовить зарядное устройство аккумулятора в
положении 24 В.
КОНЕЦ ЗАРЯДКИ
ЭТО
- Отключите питание от зарядного устройства
выключателем, переставив его на ВЫКЛ. (если
имеется) от сети, и/или отсоедините вилку от
электрической сети.
- Отсоединить зарядный зажим черного цвета от
корпуса машины или от отрицательной клеммы
- 27 -
1.28 = батарея заряжена
1.21 = батарея заряжена наполовину
1.14 = батарея разряжена
Рис. B
Рис. C
это тот,
