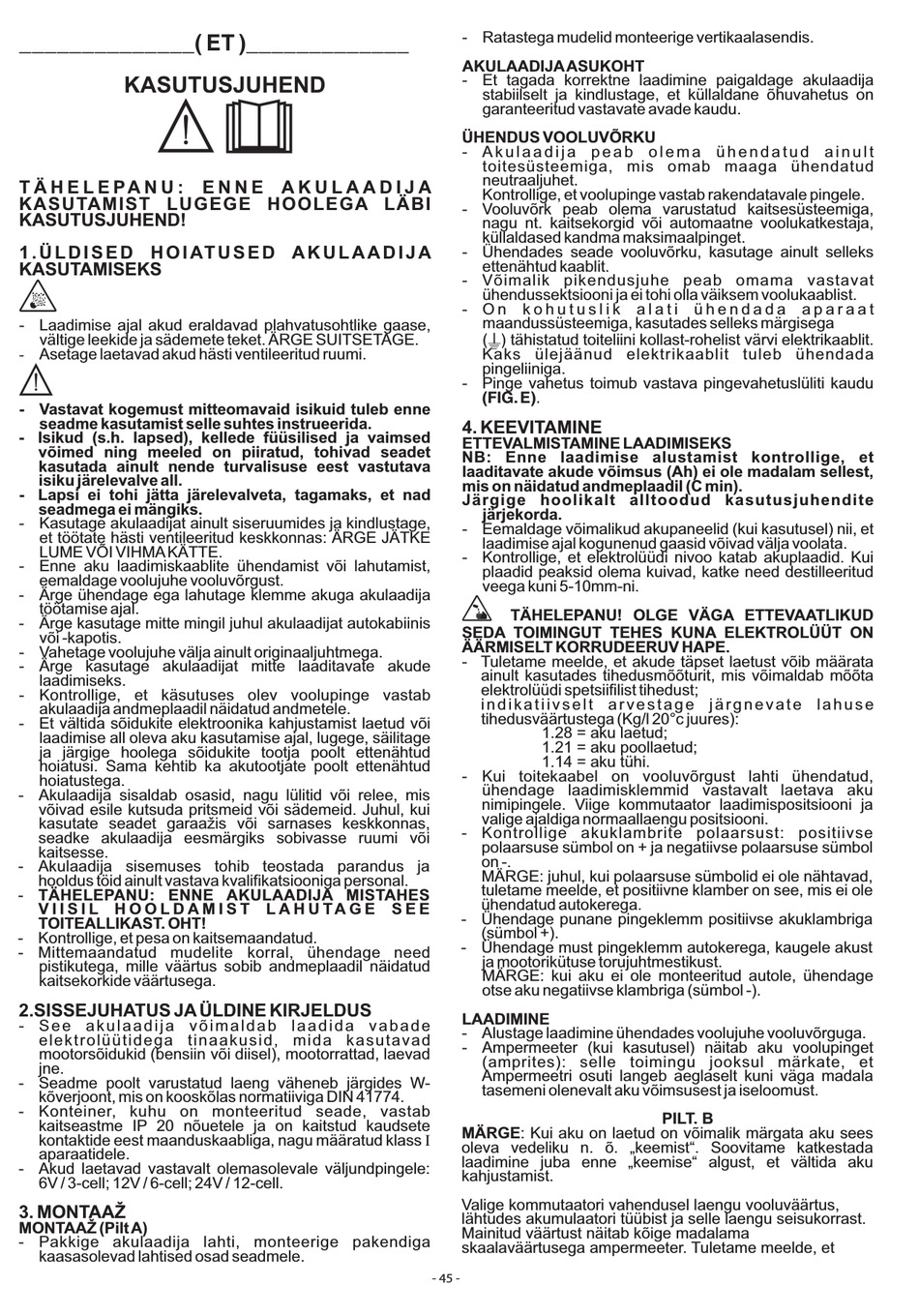

______________( ET )_____________
KASUTUSJUHEND
T Ä H E L E P A N U : E N N E A K U L A A D I J A
KASUTAMIST LUGEGE HOOLEGA LÄBI
KASUTUSJUHEND!
1 . Ü L D I S E D H O I AT U S E D A K U L A A D I J A
KASUTAMISEKS
- Laadimise ajal akud eraldavad plahvatusohtlike gaase,
vältige leekide ja sädemete teket. ÄRGE SUITSETAGE.
- Asetage laetavad akud hästi ventileeritud ruumi.
- Vastavat kogemust mitteomavaid isikuid tuleb enne
seadme kasutamist selle suhtes instrueerida.
- Isikud (s.h. lapsed), kellede füüsilised ja vaimsed
võimed ning meeled on piiratud, tohivad seadet
kasutada ainult nende turvalisuse eest vastutava
isiku järelevalve all.
- Lapsi ei tohi jätta järelevalveta, tagamaks, et nad
seadmega ei mängiks.
- Kasutage akulaadijat ainult siseruumides ja kindlustage,
et töötate hästi ventileeritud keskkonnas: ÄRGE JÄTKE
LUME VÕI VIHMA KÄTTE.
- Enne aku laadimiskaablite ühendamist või lahutamist,
eemaldage voolujuhe vooluvõrgust.
- Ärge ühendage ega lahutage klemme akuga akulaadija
töötamise ajal.
- Ärge kasutage mitte mingil juhul akulaadijat autokabiinis
või -kapotis.
- Vahetage voolujuhe välja ainult originaaljuhtmega.
- Ärge kasutage akulaadijat mitte laaditavate akude
laadimiseks.
- Kontrollige, et käsutuses olev voolupinge vastab
akulaadija andmeplaadil näidatud andmetele.
- Et vältida sõidukite elektroonika kahjustamist laetud või
laadimise all oleva aku kasutamise ajal, lugege, säilitage
ja järgige hoolega sõidukite tootja poolt ettenähtud
hoiatusi. Sama kehtib ka akutootjate poolt ettenähtud
hoiatustega.
- Akulaadija sisaldab osasid, nagu lülitid või relee, mis
võivad esile kutsuda pritsmeid või sädemeid. Juhul, kui
kasutate seadet garaažis või sarnases keskkonnas,
seadke akulaadija eesmärgiks sobivasse ruumi või
kaitsesse.
- Akulaadija sisemuses tohib teostada parandus ja
hooldus töid ainult vastava kvalifikatsiooniga personal.
- TÄHELEPANU: ENNE AKULAADIJA MISTAHES
V I I S I L H O O L D A M I S T L A H U T A G E S E E
TOITEALLIKAST. OHT!
- Kontrollige, et pesa on kaitsemaandatud.
- Mittemaandatud mudelite korral, ühendage need
pistikutega, mille väärtus sobib andmeplaadil näidatud
kaitsekorkide väärtusega.
2.SISSEJUHATUS JA ÜLDINE KIRJELDUS
- S e e a k u l a a d i j a v õ i m a l d a b l a a d i d a v a b a d e
elektrolüütidega tinaakusid, mida kasutavad
mootorsõidukid (bensiin või diisel), mootorrattad, laevad
jne.
- Seadme poolt varustatud laeng väheneb järgides W-
kõverjoont, mis on kooskõlas normatiiviga DIN 41774.
- Konteiner, kuhu on monteeritud seade, vastab
kaitseastme IP 20 nõuetele ja on kaitstud kaudsete
kontaktide eest maanduskaabliga, nagu määratud klass I
aparaatidele.
- Akud laetavad vastavalt olemasolevale väljundpingele:
6V / 3-cell; 12V / 6-cell; 24V / 12-cell.
3. MONTAAŽ
MONTAAŽ (Pilt A)
- Pakkige akulaadija lahti, monteerige pakendiga
kaasasolevad lahtised osad seadmele.
- Ratastega mudelid monteerige vertikaalasendis.
AKULAADIJA ASUKOHT
- Et tagada korrektne laadimine paigaldage akulaadija
stabiilselt ja kindlustage, et küllaldane õhuvahetus on
garanteeritud vastavate avade kaudu.
ÜHENDUS VOOLUVÕRKU
- A k u l a a d i j a p e a b o l e m a ü h e n d a t u d a i n u l t
toitesüsteemiga, mis omab maaga ühendatud
neutraaljuhet.
Kontrollige, et voolupinge vastab rakendatavale pingele.
- Vooluvõrk peab olema varustatud kaitsesüsteemiga,
nagu nt. kaitsekorgid või automaatne voolukatkestaja,
küllaldased kandma maksimaalpinget.
- Ühendades seade vooluvõrku, kasutage ainult selleks
ettenähtud kaablit.
- Võimalik pikendusjuhe peab omama vastavat
ühendussektsiooni ja ei tohi olla väiksem voolukaablist.
- O n k o h u t u s l i k a l a t i ü h e n d a d a a p a r a a t
maandussüsteemiga, kasutades selleks märgisega
( ) tähistatud toiteliini kollast-rohelist värvi elektrikaablit.
W
Kaks ülejäänud elektrikaablit tuleb ühendada
pingeliiniga.
- Pinge vahetus toimub vastava pingevahetuslüliti kaudu
(FIG. E).
4. KEEVITAMINE
ETTEVALMISTAMINE LAADIMISEKS
NB: Enne laadimise alustamist kontrollige, et
laaditavate akude võimsus (Ah) ei ole madalam sellest,
mis on näidatud andmeplaadil (C min).
Järgige hoolikalt alltoodud kasutusjuhendite
järjekorda.
- Eemaldage võimalikud akupaneelid (kui kasutusel) nii, et
laadimise ajal kogunenud gaasid võivad välja voolata.
- Kontrollige, et elektrolüüdi nivoo katab akuplaadid. Kui
plaadid peaksid olema kuivad, katke need destilleeritud
veega kuni 5-10mm-ni.
TÄHELEPANU! OLGE VÄGA ETTEVAATLIKUD
SEDA TOIMINGUT TEHES KUNA ELEKTROLÜÜT ON
ÄÄRMISELT KORRUDEERUV HAPE.
- Tuletame meelde, et akude täpset laetust võib määrata
ainult kasutades tihedusmõõturit, mis võimaldab mõõta
elektrolüüdi spetsiifilist tihedust;
i n d i k a t i i v s e l t a r v e s t a g e j ä r g n e v a t e l a h u s e
tihedusväärtustega (Kg/l 20°c juures):
1.28 = aku laetud;
1.21 = aku poollaetud;
1.14 = aku tühi.
- Kui toitekaabel on vooluvõrgust lahti ühendatud,
ühendage laadimisklemmid vastavalt laetava aku
nimipingele. Viige kommutaator laadimispositsiooni ja
valige ajaldiga normaallaengu positsiooni.
- Kontrollige akuklambrite polaarsust: positiivse
polaarsuse sümbol on + ja negatiivse polaarsuse sümbol
on -.
MÄRGE: juhul, kui polaarsuse sümbolid ei ole nähtavad,
tuletame meelde, et positiivne klamber on see, mis ei ole
ühendatud autokerega.
- Ühendage punane pingeklemm positiivse akuklambriga
(sümbol +).
- Ühendage must pingeklemm autokerega, kaugele akust
ja mootorikütuse torujuhtmestikust.
MÄRGE: kui aku ei ole monteeritud autole, ühendage
otse aku negatiivse klambriga (sümbol -).
LAADIMINE
- Alustage laadimine ühendades voolujuhe vooluvõrguga.
- Ampermeeter (kui kasutusel) näitab aku voolupinget
(amprites): selle toimingu jooksul märkate, et
Ampermeetri osuti langeb aeglaselt kuni väga madala
tasemeni olenevalt aku võimsusest ja iseloomust.
MÄRGE: Kui aku on laetud on võimalik märgata aku sees
oleva vedeliku n. õ. „keemist". Soovitame katkestada
laadimine juba enne „keemise" algust, et vältida aku
kahjustamist.
Valige kommutaatori vahendusel laengu vooluväärtus,
lähtudes akumulaatori tüübist ja selle laengu seisukorrast.
Mainitud väärtust näitab kõige madalama
skaalaväärtusega ampermeeter. Tuletame meelde, et
- 45 -
PILT. B
